概览

优势和特点

  • 低输入电压噪声密度:4.2nV/√Hz @ 30kHz
  • 低输入电流噪声密度:0.5fA/√Hz
  • 低输入偏置电流:<1pA (典型值)
  • 低失真:0.00035%或-109dB THD+N (1kΩ负载)
  • 采用+2.7V至+5.5V单电压工作
  • 输入共模电压范围包括地
  • 1kΩ负载时满摆幅输出
  • 10MHz GBW积,单位增益稳定(仅限MAX40075)
  • 42MHz GBW积,增益 ≥ 5V/V (仅限MAX40088)
  • 优异的直流特性:输入VOS ≤ 70μV
  • 低功耗关断:供电电流降低至≤1μA
  • 采用节省空间的6-SOT23和6-WLP封装
  • AEC-Q100认证,请参考定购信息

产品详情

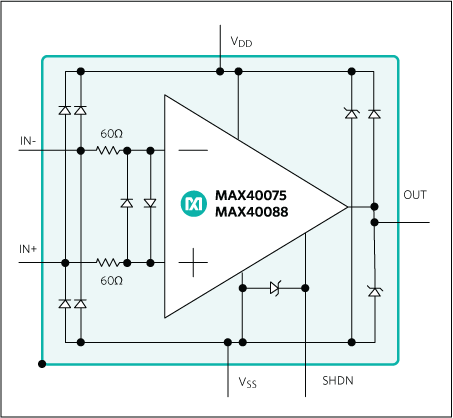

MAX40075/MAX40088为宽带、低噪声、低输入偏置电流运算放大器,提供轨对轨输出,采用低至2.7V单电源工作。使能时,每个放大器的静态电流只有2.2mA。超低失真(0.0002% THD+N),以及低输入电压噪声密度(4.2nV/√Hz)和低输入电流噪声密度(0.5fA/√Hz)。低输入偏置电流和低噪声与宽带宽相结合,非常适合互阻放大器和成像应用。

为节省功耗,MAX40075/MAX40088提供低功耗关断模式,将电源电流降低至0.1μA,将放大器输出置于高阻态。这些放大器具有轨对轨输出,其输入共模电压范围可以低至地电平。MAX40075为单位增益稳定,增益带宽积为10MHz;MAX40088为5倍增益稳定,增益带宽积为42MHz。

应用

  • ADC缓冲器
  • 汽车动力总成
  • DAC输出放大器
  • 数字测量
  • 低噪声麦克风/前置放大器
  • 医疗仪表
  • 应变仪/传感器放大器
  • 互阻放大器

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

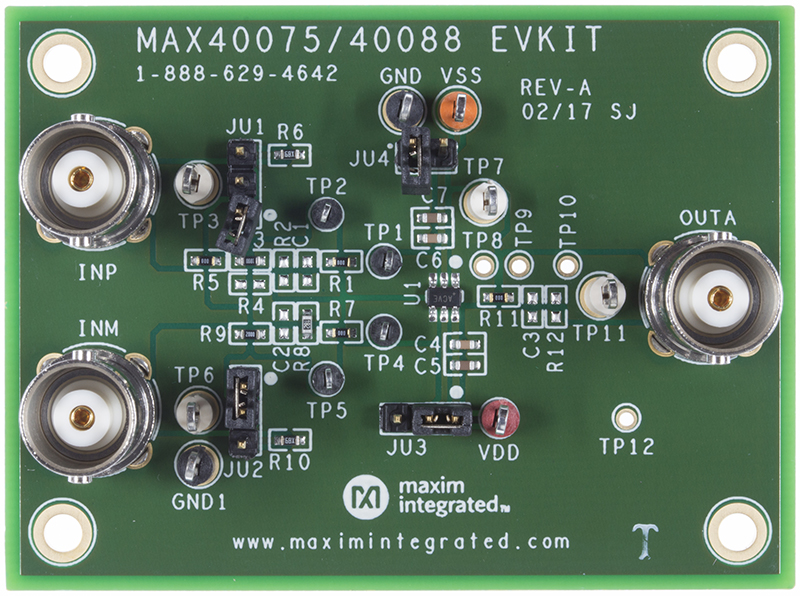

评估套件 (1)
