概览
优势和特点
- 快速传播延迟：280ps（典型值）
- 低过驱消散：25ps (VOD = 10mV 至1V）
- 电源电压：2.7V至3.6V
- 采用2.7V电源时为45.9mW（每个比较器）
- 高能效LVDS输出
- 工作温度范围：–40°C to +125°C
- 通过AEC-Q100车规级认证
- 3mm x 2mm小型侧可湿翼TDFN封装
产品详情

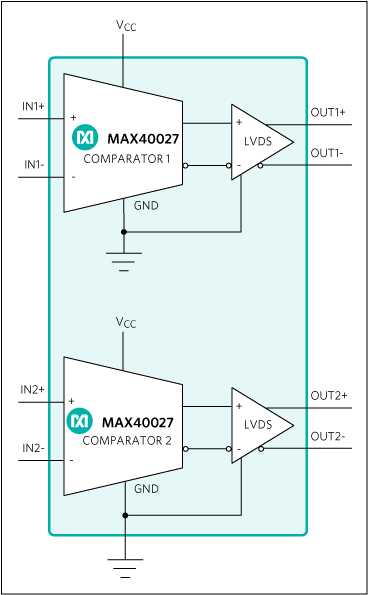

MAX40027是一款单电源、双路高速比较器，典型传播延迟为280ps。过驱动消散极低（25ps，典型值），非常适合飞行时间、距离测量应用。
1.5V至 VDD+ 0.1V的输入共模范围兼容多种广泛使用的高速跨阻放大器的输出摆幅，例如MAX40658、MAX40660和MAX40661。
输出级为LVDS（低压差分信号），有助于充分降低功耗，并直接与许多FPGA和CPU接口。互补输出有助于抑制每条输出线路的共模噪声。
MAX40027采用节省空间的3mm x 2mm、12引脚小型侧可湿翼TDFN封装，符合AEC-Q100车规级认证要求。MAX40027的工作温度范围为-40°C至+125°C，采用2.7V至3.6V电源电压工作。
应用
- 汽车ADAS
- 通信
- LIDAR、RADAR和SONAR应用中的测距
- 高速差分线路接收器
- 高速电平转换
- 示波器中的高速触发
- 振荡器
- 测试与测量
- 阈值检测器
- 飞行时间传感器
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

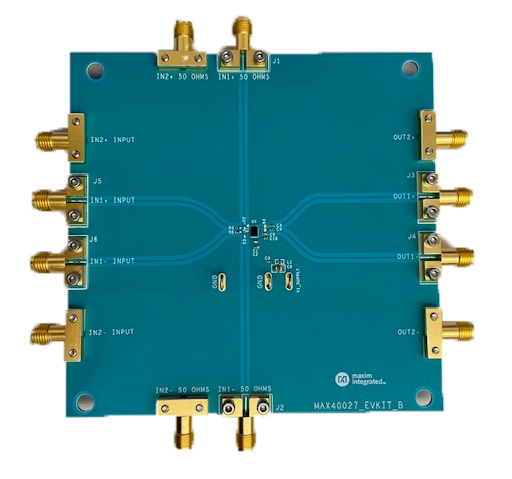

评估套件 (1)
参考资料
工具及仿真模型
SPICE模型
配套产品推荐
MAX40027 配套产品
推荐 使用的相关器件
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MAX40027ATC/VY+ | 材料声明 | 质量和可靠性 | 12-LFCSP_SS-3X3X0.75 | |
| MAX40027ATC/VY+T | 材料声明 | 质量和可靠性 | 12-LFCSP_SS-3X3X0.75 | |
| Wafer Fabrication Data |
