MAX3981

3.125Gbps XAUI四路电缆均衡器

Viewing:

概述

3.125Gbps四路差分数字数据通道
双轴电缆连接跨距达10m (33英尺)
接收器均衡降低符号间干扰(ISI)
低功耗，每路通道175mW
待机模式—掉电状态
3.3V单电源
信号检测

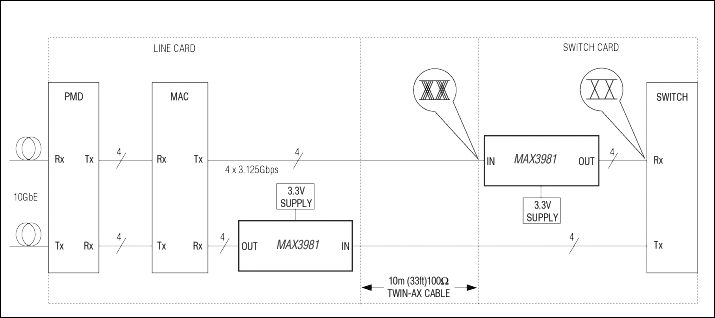

MAX3981四均衡器在单个芯片中对四路3.125Gbps的NRZ数据通道针对传输媒介损耗提供补偿。此芯片专为要求减小噪声和抖动的通信的10吉比特以太网机框到机框连接应用而设计。IEEE-802.3ae标准规定的XAUI接口应用中，再利用廉价的双同轴电缆带扩展背板的应用中，MAX3981自适应地允许长达10m (33英尺)的XAUI通路连接跨距。

均衡器数据输入和输出为100Ω差分CML。

MAX3981采用44引脚裸露焊盘的QFN封装。3.3V供电时MAX3981功耗仅为700mW，每路通道上为175mW。

应用

IEEE 802.3ae XAUI接口(3.125Gbps)
InfiniBand® (2.5Gbps)

参考资料

数据手册 2

MAX3981: 3.125Gbps XAUI Quad Cable Equalizer Data Sheet (Rev.2) 12/15/2008

MAX3981: 3.125Gbps XAUI四路电缆均衡器 Data Sheet 01/01/1900

这是最新版本的数据手册
