MAX3816A

不推荐用于新设计

I²C 2线扩展器，用于DVI、HDMI和VGA接口中的DDC

将DVI/HDMI传输距离扩展到30m以上

数据手册 (Rev. 0) 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • DDC或I²C电缆扩展器，100kbps速率下可将时钟和数据通道的传输距离扩展至60米
  • 单端解决方案仅需在显示端添加一片MAX3816A
  • 确保对0至3000pF电缆电容补偿(8x I²C规格)，典型值超过5000pF
  • 并行及串行工作模式
  • 数据瞬变时可防止传输线终端匹配引起的反射振铃
  • 与MAX3815 TMDS®均衡器一起构成完整的数字视频扩展方案。
  • 3.0V至5.5V供电电压
  • 可在5V电缆DDC及3.3V显示器DDC电平之间任意转换。
MAX3816A
I²C 2线扩展器，用于DVI、HDMI和VGA接口中的DDC

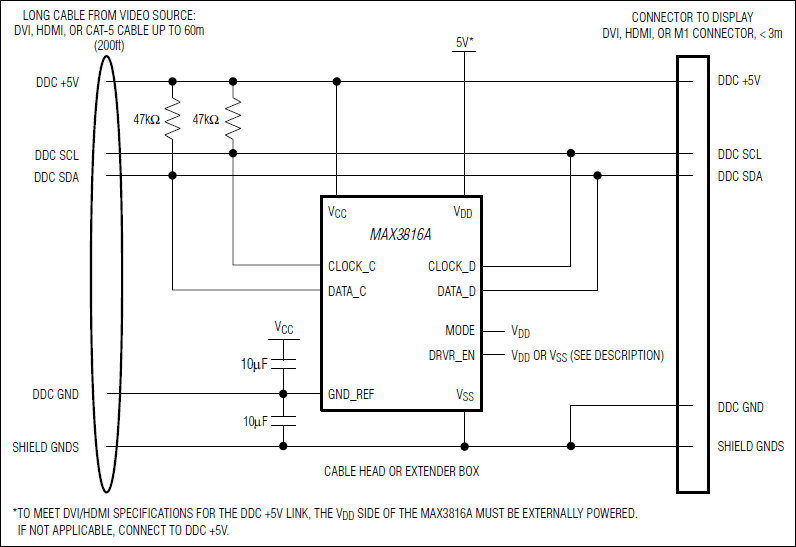

MAX3816A：典型应用电路(并行模式)
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

设计笔记 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

MAX3815AEVKIT

MAX3815A和MAX3816A评估板

立即购买 更多内容

特性和优点

  • 支持2.25Gbps、HDMI 1.3深色操作
  • 扩展2.25Gbps TMDS接口的传输线长度
    • 24 AWG HDMI电缆：0至35米
    • 28 AWG HDMI电缆：0至22米
  • 扩展1.65Gbps TMDS接口的传输线长度
    • 24 AWG HDMI电缆：0至40米
    • 28 AWG HDMI电缆：0至28米
  • +3.3V电源供电
  • 包含墙上适配器电源
  • Molex HDMI连接器
  • 完全安装并经过测试

产品详情

MAX3815A评估板(EV kit)是一款完全安装的演示板，提供MAX3815A TMDS®电缆均衡器和MAX3816A DDC扩展器的在系统评估。输入和输出之间的连接采用Molex HDMI™连接器，实现与HDMI电缆之间的直接连接。

DDC信号的SDA和SCL由MAX3816A辅助实现。热插拔检测、+5V、DDC/CEC接地以及CEC只是简单地通过电路板。

电路板由外置墙上适配器供电，该适配器随评估板提供。

应用

  • 前投HDMI/DVI输入
  • HDMI 1.3深色系统
  • HDMI/DVI-D电缆扩展模块和有源电缆组件
  • 高清晰度电视和显示器
  • LCD计算机监视器
MAX3815AEVKIT
MAX3815A和MAX3816A评估板
