MAX3802

3.2Gbps四路、自适应电缆均衡器,带有电缆驱动器

更多 showmore-icon

四通道、3.2Gbps自适应均衡器扩展了连接范围

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 1
特性
  • 3.3V单电源工作
  • 四路独立均衡器和驱动器
  • 3.3V供电时725mW典型功耗
  • 数据速率高达3.2Gbps
  • 差分电缆长度根据均衡器自动调整
  • 1.6GHz (3.2Gbps)上0至30dB均衡
  • 信号丢失(/LOS)指示
  • 片内输入和输出端接
  • 外部元件数量少
  • 0°C至+85°C工作温度范围
  • 电缆输入和输出引脚ESD保护
更多细节
show more Icon

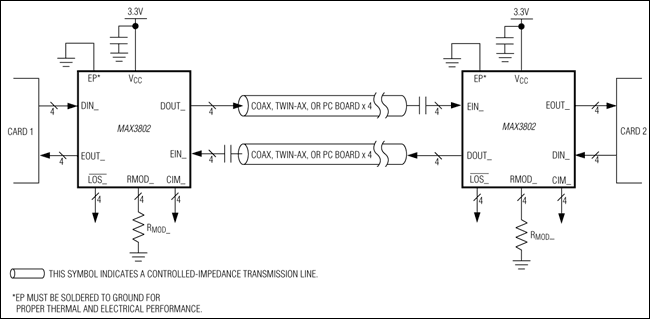

MAX3802在单片芯片上集成了四个独立自适应电缆均衡器和电缆驱动器,专为同轴电缆和双绞线点对点扰码数据通信应用而设计。驱动器具有差分电流模式逻辑(CML)输入和输出,均衡器包括差分CML数据输入和输出以及TTL信号丢失(/LOS)输出。

自适应电缆均衡器能够在数据速率达3.2Gbps时均衡差分信号或单端信号。器件可自动调整适应1.6GHz频点处集肤效应导致的达30dB的衰减。均衡器有效扩展了高频互连应用中铜缆的可用长度。

应用

  • 背板与双绞同轴电缆互连
  • 基于5类非屏蔽双绞线的系统
  • 通信与数据系统中的高速链接
产品模型 1

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX3802UTK+D
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX3802EVKIT

MAX3802评估板

zoom

MAX3802EVKIT

MAX3802评估板

MAX3802评估板

特性和优点

  • 装配齐全并已测试
  • +3.3V单电源工作
  • 输入和输出 采用SMA连接器
  • 包括调整驱动器输出振幅的电位器
  • 产品详情

    MAX3802评估板(EV kit)为装配好的演示板,提供对带有电缆驱动器的四路自适应均衡器MAX3802的评估。所有输入和输出端口及其到MAX3802的连线采用SMA连接器和特征阻抗为50Ω的阻抗控制的传输线。
