MAX3654

47MHz至870MHz模拟CATV互阻放大器

更多 showmore-icon

: 过期 tooltip
: 过期 tooltip
特性
  • 47MHz至870MHz工作频率
  • -6dBm至+2dBm光输入范围
  • 21dBm OIP3, 47dBm OIP2
  • 5.5pA每根号Hz EIN (仅放大器)
  • 47MHz下62dB增益
  • 18dB互阻(增益)控制
  • 集成的+4dB增益倾斜(典型光电二极管)
  • +5V单电源供电
  • 700mW功耗
  • -40°C至+85°C工作温度范围
  • 4mm x 4mm TQFN封装
  • 更多细节
    show more Icon

    MAX3654模拟互阻放大器(TIA)设计用于光纤到户(FTTH)网络的CATV应用。该款高线性放大器用于放大无源光网络(PON)中的47MHz至870MHz副载波复用(SCM)信号。增益控制输入支持AGC工作,带有-6dBm至+2dBm的平均输入光功率。在47MHz最大增益达62dBΩ,增益控制范围为18dB,-6dBm光输入下最小RF输出电平是14dBmV/通道。采用紧凑的4mm x 4mm封装,包含将模拟PIN光电流转换为75Ω CATV输出所需的全部有源RF电路。

    该700mW SiGe RF IC为FTTH ONT提供低成本、低功耗、集成的模拟CATV接收方案。

    应用

    • FTTH光网络终端(ONT)

    产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    软件和型号相关生态系统

    评估套件 1

    MAX3654EVKIT

    MAX3654评估板

    zoom

    MAX3654EVKIT

    MAX3654评估板

    MAX3654评估板

    特性和优点

    • 经过完全安装与测试
    • 光输入和电输入
    • 自动增益控制

    产品详情

    MAX3654评估板(EV kit)是工厂安装的印刷电路板(PCB),提供两种电路版本:光输入和电输入。

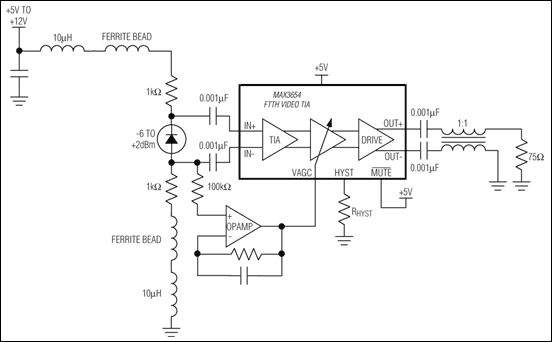

    光输入电路包括光电二极管偏置电路、用于AGC前馈操作的运算放大器和提供75Ω单端输出的非平衡变压器。提供过孔焊盘,用于安装三工器模拟光电二极管。为保证最佳的线性度,连接光电二极管阳极和阴极的电容、电感应尽可能对称,这一点非常重要。

    电路通常配置为50Ω输入和75Ω的输出,以适合传统的测试和测量设备。75Ω输出端可以通过最小损耗转接器连接至50Ω测试设备。必要时,将MAX3654输入端的R12和R13替换成25Ω电阻,可提供75Ω输入。

    应用

    • FTTH光网络终端(ONT)
