MAX3521

DOCSIS 3.0 Plus上行放大器

更多 showmore-icon

业界最高性能的上行放大器,适用于DOCSIS 3.0高级应用

Info: : 量产 tooltip
Info: : 量产 tooltip
特性
  • +5V电源
  • 发送禁止模式下具有25mW超低功耗
  • 63dB增益控制范围,步长为1dB
  • 64dBmV输出时的谐波失真为-65dBc
  • 小尺寸5mm x 5mm TQFN封装
  • 突发开启/关闭时具有极低的瞬变电压
  • 3dB带宽为275MHz
  • 多种功率模式
更多细节
show more Icon

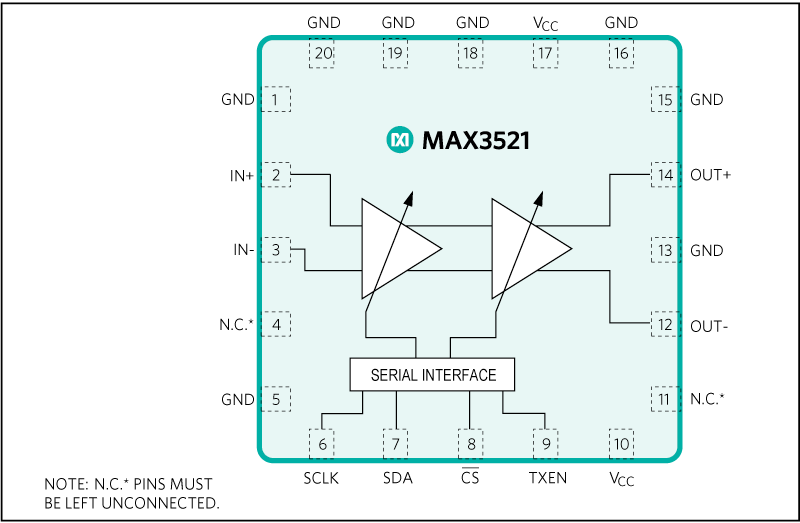

MAX3521为集成的CATV上行放大器IC,其设计高于DOCSIS 3.0的要求。器件提供的最大输出功率水平比DOCSIS 3.0规范高3dB,适用于所有调制标准和通道配置。放大器覆盖5MHz至85MHz输入频率范围(275MHz,3dB带宽)。器件能够同时传输该频率范围内的四路QPSK调制载波信号,每路信号为+61dBmV。增益通过SPI三线接口控制,范围为63dB,步长为1dB。

器件采用+5V单电源工作。器件提供四种功率模式,允许根据失真要求降低最大电源电流。此外,对于每种功率模式,电源电流随着增益的减小而自动降低以保持失真性能。在两次突发之间,禁止其发送操作,器件的电源电流降至5mA,大大降低功耗。控制信号逻辑电平为3.3V CMOS。

MAX3521是Maxim引脚兼容电缆上行放大器家族的最新成员,该家族还包括MAX3518。MAX3521采用20引脚TQFN封装,工作在扩展工业级温度范围(-40°C至+85°C)。

应用

  • DOCSIS 3.0 Plus电缆调制解调器和网关
  • 机顶盒
  • VoIP调制解调器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX3521ETP+
  • HTML
  • HTML
MAX3521ETP+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 14, 2023

- 2275A

WAFER FAB

MAX3521ETP+

量产

MAX3521ETP+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 14, 2023

- 2275A

arrow down

WAFER FAB

MAX3521ETP+

量产

MAX3521ETP+T

量产

软件和型号相关生态系统

评估套件 1

reference details image

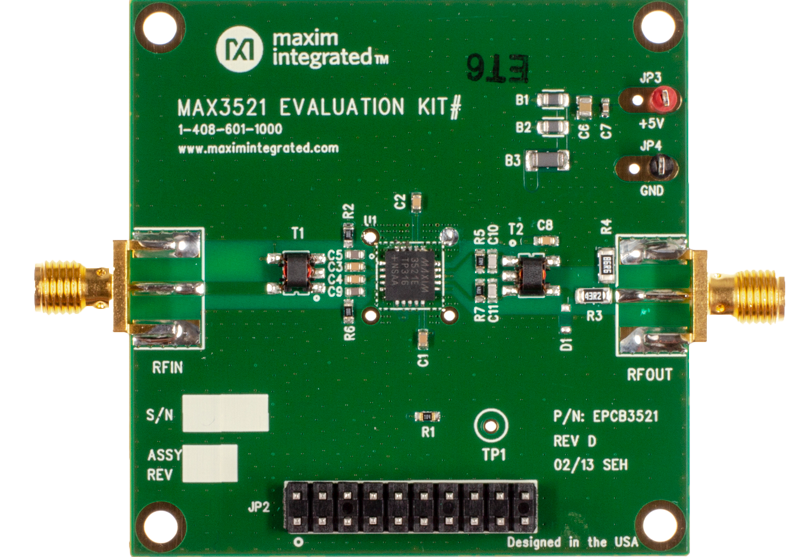

MAX3521EVKIT

MAX3521 评估板

zoom

MAX3521EVKIT

MAX3521 评估板

MAX3521 评估板

特性和优点

  • 很容易评估MAX3521
  • 50Ω SMA连接器
  • 包括所有关键外围元件
  • 经过验证的PCB布局
  • 完全装配并经过测试
  • PC控制软件

产品详情

MAX3521评估板(EV kit)简化MAX3521 DOCSIS 3.0上行放大器的测试和评估。评估板已在工厂完全装配并经过测试。评估板包括标准50Ω SMA连接器,用于输入和输出,允许在试验台进行快速、方便地评估。

本文件提供评估器件所需的设备清单、功能性验证的测试步骤、评估板电路说明、电路原理图、评估板元件清单,PCB每层的光绘片。

应用

  • DOCSIS 3.0 Plus电缆调制解调器和网关
  • 机顶盒
  • VoIP调制解调器
