MAX3519

量产

DOCSIS 3.0上行放大器

业内最低功耗的上行放大器，应用于DOCSIS 3.0

数据手册 (Rev. 1) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 于DOCSIS 3.0电气要求
    • 63dB增益控制范围，步长为1dB
    • 64dBmV输出时的谐波失真为-63dBc
    • 最大增益下突发开启/关闭时的瞬态电压仅为25mV
    • 3dB带宽为275MHz，支持所有标准上行频率规划
  • 低功耗待机模式，减小静态功耗
    • 发送器禁止模式下的功耗仅为25mW
  • 工业标准+5V单电源工作，简化设计、降低系统成本
  • 小型5mm x 5mm TQFN封装，节省电路板空间

MAX3519为集成的CATV上行放大器IC，其设计高于DOCSIS 3.0的要求。该放大器覆盖5MHz至85MHz输入频率范围(3dB带宽为275MHz)，能够传输四路同时位于该频率范围的QPSK调制载波信号，每路信号为+58dBmV。输入和输出端口均为差分形式，输出端口需要外接非平衡变压器。增益通过SPI 三线接口控制，范围为63dB，步长为1dB。

MAX3519采用+5V单电源供电。器件提供四种电源模式，允许根据失真要求降低最大电源电流。此外，对于每种电源模式，电源电流随着增益的减小而自动降低以保持失真性能。对于DOCSIS 3.0应用，MAX3519在33dB增益下的吸电流为300mA，在31dB增益时下降为250mA。在两次突发之间，禁止其发送操作，MAX3519的电源电流降至5mA，大大降低了功耗。控制逻辑电平为3.3V CMOS。

MAX3519采用20引脚TQFN封装，工作在扩展工业级温度范围(-40°C至+85°C)。

应用

  • DOCSIS 3.0电缆调制解调器
  • 机顶盒
  • VoIP调制解调器
MAX3519
DOCSIS 3.0上行放大器

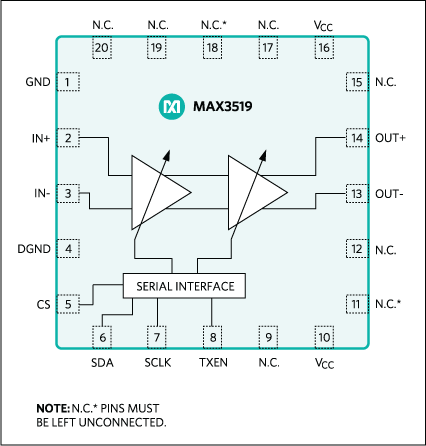

MAX3519: Functional Diagram
