MAX3349E
USB 2.0全速收发器，提供UART复用模式
USB和UART使用同一个连接器!
概述
- D+和D-端上具有±15kV ESD保护(HBM)
- UART模式下将外部UART信号切换至D+/D-端
- 内部线性稳压器使其可直接由USB电缆供电
- UART发射器/接收器(VUART)具有独立的电压输入
- 枚举输入控制D+端1.5kΩ内部上拉电阻
- D+和D-端集成串联内部终端电阻
- 兼容USB 2.0，全速12Mbps工作模式
- 内置电平转换支持低至+1.4V电压，确保与低压ASIC兼容
- VBUS检测
- VP和VM组合输入/输出
- 无需电源定序
- 提供16焊球UCSP (2mm x 2mm)封装
具有±15kV ESD保护的USB收发器MAX3349E可为低压微处理器或ASIC提供全速USB接口。该器件支持枚举、挂起以及VBUS检测功能。专用的UART复用模式将外部UART信号(Rx和Tx)连接至D+和D-端，从而允许共用连接器，降低成本并减少移动设备的端口数。
UART接口允许诸如PDA、蜂窝电话以及数码相机等移动设备通过同一连接器收发UART和USB信号。MAX3349E具有独立的UART电源输入，支持早期采用+2.75V发送信号的设备。MAX3349E支持最大921kbaud的UART波特率。

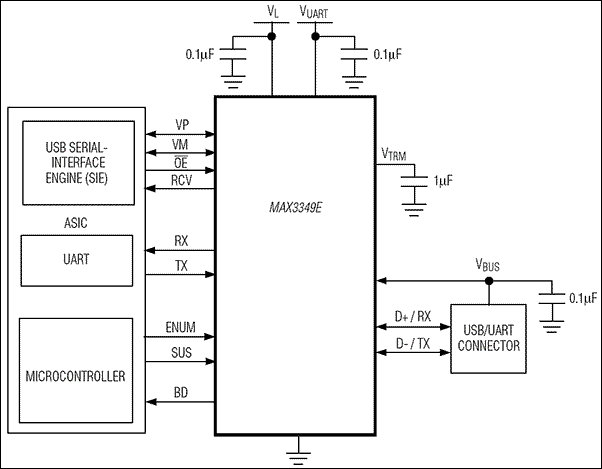

与USB主机相连后，MAX3349E即进入USB模式，并通过VP、VM、RCV和OE提供全速USB 2.0兼容接口。MAX3349E的D+和D-端集成了内部串联终端电阻，D+端还接有1.5kΩ的内部上拉电阻，允许器件插入时与USB总线在逻辑上连接和断开。还具有挂起模式以降低功耗。D+和D-端具有高达±15kV的静电放电保护(ESD)功能。
MAX3349E提供16引脚TQFN (4mm x4mm)和16焊球UCSP™ (2mm x 2mm)封装，工作于-40°C至+85°C扩展级温度范围。
应用
- 蜂窝电话
- 数码相机
- MP3播放器
- PDA
