MAX3272A

不推荐用于新设计

+3.3V、2.5Gbps低功耗限幅放大器

数据手册 (Rev. 3)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • +3.3V单电源
  • 33mA电源电流
  • 5ps确定性抖动
  • 90ps边沿速率
  • 输出静音功能
  • 可设门限信号丢失
  • CML输出接口
  • 20引脚4mm x 4mm QFN封装
  • 可选择输出极性

    • MAX3272/MAX3272A 2.5Gbps限幅放大器接收宽电压范围的输入信号，输出恒定电压幅度和沿速率受控的信号。其它特性包括：具有可设门限信号丢失(LOS)指示的功率检测；可选的静音功能可在输入电压跌落到所设置的门限值以下时停止信号输出；还包括输出极性选择器。此器件具有很好的抖动特性和低功耗。

    MAX3272/MAX3272A数据输出为电流模式逻辑(CML)，允许使用感性连接器。采用4mm x 4mm QFN封装或裸片形式(仅MAX3272)。除MAX3271外，MAX3272/MAX3272A也适用于的低功耗、紧凑光接收器。

    应用

    • 2.5Gbps光接收器
    • 光纤通道光接收器
    • 千兆位以太网光接收器
    • SONET/SDH接收器
    • 系统互连
    MAX3272A
    +3.3V、2.5Gbps低功耗限幅放大器

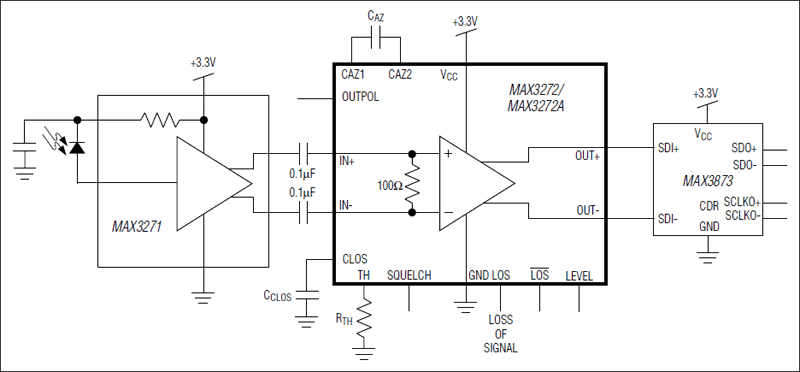

    MAX3272、MAX3272A：典型工作电路
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目
    提问

    参考资料

    数据手册 2

    可靠性数据 1

    了解更多
    添加至 myAnalog

    Add media to the Resources section of myAnalog, to an existing project or to a new project.

    创建新项目

    评估套件

    MAX3272AEVKIT

    MAX3272A评估板

    立即购买 更多内容

    特性和优点

    • +3.3V单电源
    • 经过完全安装与测试
    • 包括用于精确测量的校准微带线
    • 评估板设计为50Ω接口
    • 便捷的LOS门限编程
    • 便捷的输出极性控制

    产品详情

    MAX3272A评估板(EV kit)是经过完全安装与测试的电路板，用来评估+3.3V、2.5Gbps低功耗限幅放大器MAX3272A。评估板还包括用于精确测量的校准微带线。

    应用

    • 2.5Gbps光接收器
    • 光纤通道光接收器
    • 千兆位以太网光接收器
    • SONET/SDH接收器
    • 系统互连

    MAX3272EVKIT

    MAX3272评估板

    立即购买 更多内容

    特性和优点

  • +3.3V单电源
  • 经过完全安装与测试
  • 包括用于精确测量的校准微带
  • 评估板专为50Ω接口设计
  • LOS门限编程简便
  • 输出极性控制简便

    • 产品详情

    MAX3272评估板(EV kit)用来完整地评估3.3V、2.5Gbps低功耗限幅放大器MAX3272。评估板还包括用于精确抖动和测量边沿速率的校准微带。

    应用

    • 2.5Gbps光接收器
    • 光纤通道光接收器
    • 千兆位以太网光接收器
    • SONET/SDH接收器
    • 系统互连
    MAX3272AEVKIT
    MAX3272A评估板
    MAX3272EVKIT
    MAX3272评估板
