MAX31C80
扩频时钟发生器
首款扩频时钟发生器，利用专有的频率抖动调节技术获得业内最佳的EMI抑制
Viewing:
产品详情
- 2MHz至134MHz扩频时钟发生器
- 输入可采用8MHz至34MHz晶体或8MHz至134MHz时钟
- 2MHz至134MHz工厂可编程输出频率范围
- 采用低成本、低频晶体即可产生高频时钟
- 板上PLL实现扩频调制
- 向下抖动或中心抖动扩频调制
- 用户可配置扩频抖动范围
- 较低的逐周期抖动
- 3.3V电源供电
- 温度范围：-40°C至+125°C
- 小封装：10引脚TDFN封装(3mm x 3mm x 0.8mm)

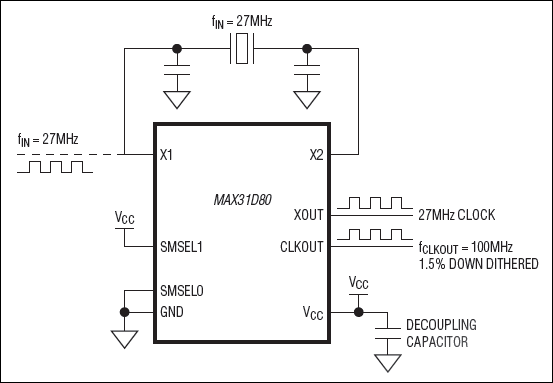

MAX31C80/MAX31D80带有锁相环(PLL)的扩频时钟发生器可从输入时钟或晶体产生2MHz至134MHz时钟信号。PLL可提供向下抖动扩频(MAX31D80)或中心抖动扩频(MAX31C80)的调频时钟。器件还对引入的时钟进行缓冲并通过独立引脚输出。
MAX31C80/MAX31D80采用10引脚TDFN封装，工作于-40°C至+125°C汽车级温度范围。器件可由工厂编程为多种输入和输出频率组合(见Ordering Information表)。输入端采用一个低成本、低频晶体即可产生高达134MHz的时钟。
应用
- 汽车信息终端
- 图形卡
- 打印机
- 机顶盒
参考资料
