特性
- 对20MHz至134MHz时钟信号进行频谱扩展
- 可选择扩展频谱调制率：
- ±0.5%
- ±1.0%
- ±1.5%
- ±2.0%
- 周期间抖动低至75ps
- 可禁止频谱扩展模式
- 引脚兼容于Alliance/PulseCore Semiconductor的P2040系列产品
- 可禁止时钟输出
- 低成本
- 微功耗
- 3.3V单电源供电
- -40°C至+125°C工作温度范围
- 小尺寸8引脚TSSOP封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
DS1181L是扩展频谱时钟调制IC，能够在数字电子设备中降低高频时钟产生的EMI。

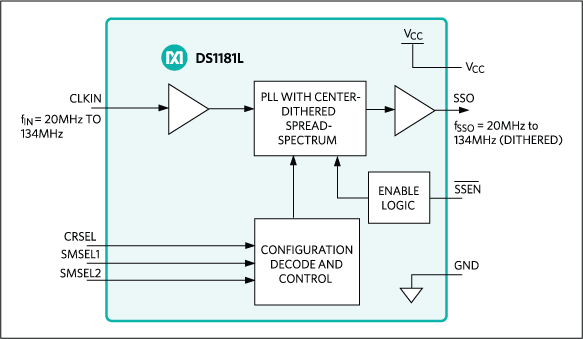

DS1181L集成了锁相环(PLL)，可接受的输入时钟信号范围为20MHz至134MHz，输出扩谱调制时钟。可通过引脚设置PLL调制或抖动(调节输出时钟信号相对于中心频率的变化)幅度，直接控制EMI并对其进行优化。另外，可以通过使能引脚开启或关闭抖动功能，以便进行EMI测试，比较系统的性能。此引脚也可以将DS1181L的输出置为高阻态。
对系统时钟加入抖动后，所有从系统时钟产生的地址、数据、定时信号均产生抖动，大大降低了基波和谐波频点的EMI。这一方案无需改变时钟信号的上升/下降时间，也不需要增加额外的空间、重量、开发时间，并可节省与机械屏蔽相关的系统成本。
DS1181L提供8引脚TSSOP封装，工作在汽车级温度范围：-40°C至+125°C。
应用
- 用于电视、台式机监视器、笔记本电脑和平板PC的LCD板
- 打印机
