DS1081L

扩频时钟调制器，用于LCD面板

低抖动、扩展频谱时钟调制器，在大规模LCD板设计中可有效降低EMI

Viewing:

概述

对20MHz至134MHz时钟信号进行频谱扩展
可选择扩展频谱调制率：
- ±0.5%
- ±1.0%
- ±1.5%
- ±2.0%
低至75ps的周期间抖动
可禁止频谱扩展模式
引脚兼容于Alliance/PulseCore Semiconductor的P2040系列产品
可禁止时钟输出
低价格
低功耗
3.3V单电源供电
-40°C至+125°C工作温度范围
小尺寸8引脚TSSOP封装

DS1081L是扩展频谱调制器IC，可减少高时钟频率数字电子设备的EMI。

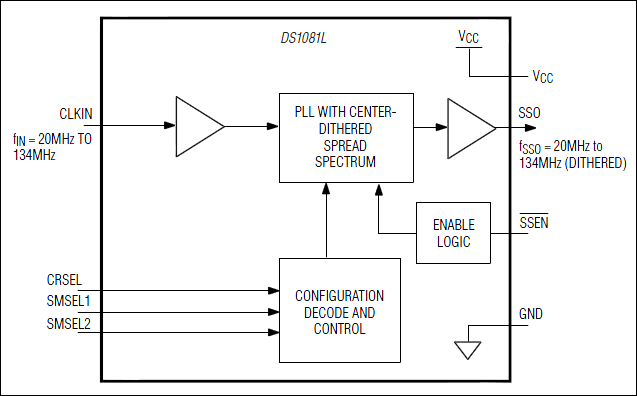

DS1081L使用集成锁相环(PLL)，输入时钟信号范围20MHz至134MHz，输出经过频谱扩展调制的时钟。可通过引脚设置PLL调制或抖动，调节输出时钟信号相对于中心频率的抖动率，直接控制EMI并对其进行优化。另外，可以通过使能引脚开启或关闭抖动，以便进行EMI测试，比较系统的性能。此引脚也可以将DS1081L的输出置为高阻态。

所有从系统时钟产生的地址、数据、时钟信号均随系统时钟的抖动而发生抖动，大大降低基波和谐波频点的EMI。这一方案无需改变时钟信号的上升/下降时间，也不需要增加额外的空间、重量、开发时间和机械屏蔽。

DS1081L提供8引脚TSSOP封装，工作在汽车级温度范围：-40°C至+125°C。
