MAX3180E

量产

±15kV ESD保护、0.5µA、+3V至+5.5V、1.5Mbps RS-232接收器，SOT23-5封装

业内首款具有±15kV ESD保护、SOT封装的+3V至+5.5V RS-232接收器

数据手册 (Rev. 1)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 小型SOT23-5封装
  • RS-232输入受到ESD保护
    • ±15kV——人体模型
    • ±8kV——IEC 1000-4-2，接触放电
    • ±15kV——IEC 1000-4-2，气隙放电
  • 电源电流：0.5µA
  • 支持1.5Mbps数据速率
  • 符合EIA/TIA-232和V.28/V.24规范，低至VCC = +3.0V
  • 低电平有效INVALID输出指示接收器输入端的有效RS-232信号(MAX3181E/MAX3183E)
  • 三态TTL/CMOS接收器输出(MAX3180E/MAX3182E)
  • 同相RS-232输出(MAX3182E/MAX3183E)

MAX3180E-MAX3183E单通道RS-232接收器采用SOT23-5封装，专为需要少量RS-232通信且空间和成本受限的应用而设计。接收器输入使用IEC 1000-4-2气隙放电受到±15kV的保护，使用IEC 1000-4-2接触放电受到±8kV的保护，并根据人体模型受到±15kV的保护，确保符合国际标准。

这些器件在+3.0V至+5.5V电源下的电源电流消耗仅为0.5µA，充分降低了功耗和散热要求，并确保达到1.5Mbps数据速率，实现真正的RS-232性能。MAX3180E/MAX3182E具有由低电平有效EN逻辑输入控制的三态TTL/CMOS接收器输出。MAX3181E/MAX3183E具有低电平有效INVALID输出，用于指示接收器输入端的有效RS-232信号，适用于需要系统自动唤醒功能的应用。MAX3182E/MAX3183E具有同相输出，而MAX3180E/MAX3181E具有标准反相输出。



应用

  • 诊断端口
  • 数码相机
  • 手持式装置
  • 网络设备
  • 机顶盒
  • 电信
MAX3180E
±15kV ESD保护、0.5µA、+3V至+5.5V、1.5Mbps RS-232接收器，SOT23-5封装

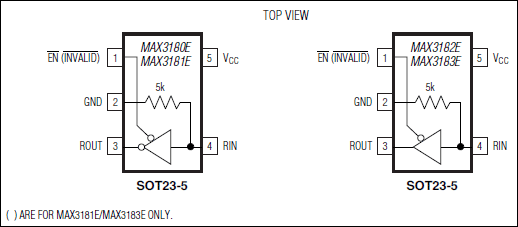

MAX3180E、MAX3181E、MAX3182E、MAX3183E：引脚配置
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

可靠性数据 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

硬件生态系统

部分模型 产品周期 描述
接口变送器 6
MAX3188
1Mbps、1µA RS-232发送器，SOT23-6封装
MAX3188E
量产 ±15kV ESD保护、1Mbps、1µA RS-232发送器，SOT23-6封装
MAX3189
1Mbps、1µA RS-232发送器，SOT23-6封装
MAX3189E
量产 ±15kV ESD保护、1Mbps、1µA RS-232发送器，SOT23-6封装
MAX3190
量产 ±15kV ESD保护、460kbps、RS-232发送器，SOT23-6封装
MAX3190E
±15kV ESD保护、460kbps、RS-232发送器，SOT23-6封装
接口接收器 4
MAX3180
量产 +3V至+5.5V、1.5Mbps RS-232接收器，SOT23-5封装
MAX3181
量产 +3V至+5.5V、1.5Mbps RS-232接收器，SOT23-5封装
MAX3182
量产 +3V至+5.5V、1.5Mbps RS-232接收器，采用SOT23-5封装
MAX3183
+3V至+5.5V、1.5Mbps RS-232接收器，SOT23-5封装
