MAX3108A
带有128字FIFO的SPI/I²C UART,WLP封装
业内尺寸最小的SPI/I²C UART,增加了系统灵活性
Viewing:
产品详情
- 24Mbps (最大)波特率
- 1µA关断电流
- 1.71V至3.6V电源范围
- 支持高分辨率波特率编程
- SPI时钟速率高达26MHz
- 快速脉冲模式I²C,速率高达1MHz
- /RTS和/CTS自动硬件流控制
- XON/XOFF自动软件流控制
- 特殊字符检测
- 9位多点模式数据滤波
- SIR和MIR兼容IrDASM编码器/解码器
- 控制器和收发器接口提供灵活的逻辑电平
- 4路灵活的GPIO
- 电源噪声指示
- 关断和自动休眠模式
- 集成PLL和分频器
- 寄存器与MAX3107、MAX3109和MAX14830兼容
- 25焊球、WLP封装(2.1mm × 2.1mm)

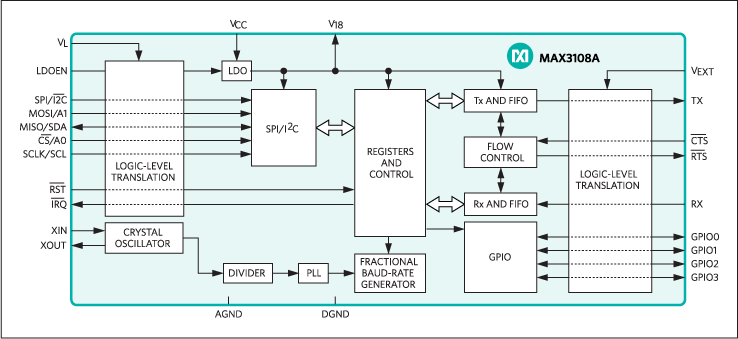

MAX3108A为小尺寸通用异步收发器(UART),每路接收和发送FIFO具有128个字,通过串行I²C或SPI控制器接口控制。自动休眠和关断模式有助于降低待机功耗。500µA (最大)低电源电流、1µA关断电流以及微小的25焊球WLP (2.1mm x 2.1mm)封装使器件非常适合于低功耗便携装置。器件工作在1.71V至3.6V电源电压。
MAX3108A的波特率高达24Mbps,非常适合于当今的高数据率应用。锁相环(PLL)、预分频器和分数波特率发生器支持高分辨率波特率编程,将波特率受基准时钟频率的制约降至最小。
4路GPIO可用作输入、输出或中断输入。配置为输出时,可设置为开漏输出,并可吸入高达20mA的电流。
器件非常适合于便携和手持装置,采用25焊球(2.1mm x 2.1mm)、0.4mm焊距、WLP封装,-40°C至+85°C扩展级工作温度范围。
应用
- 低功耗手持设备
- 医疗系统
- 移动互联网设备
- 销售终端(POS)
- 便携式通信设备
