MAX2754

量产

1.2GHz VCO，带有线性调制输入

数据手册 (Rev. 2)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 完备的、单片VCO结构，内置电感和变容二极管调谐元件
  • 保证1145MHz至1250MHz的调整范围，支持1/2 LO应用
  • 调制的线性度在±4%之内
  • 精确的调制增益(-500kHz/V)
  • 低相位噪声(偏移4MHz处-137dBc/Hz)
  • +2.7V至+5.5V单电源供电
  • 低电流关断模式
  • 微型8引脚µMAX封装

MAX2754为单片、带线性调制输入的压控振荡器(VCO)，适用于2.4GHz至2.5GHz ISM频段，尤其适合采用直接频率调制发送结构的FSK调制系统。这个芯片除了标准的频率调整输入外还可以接收线性调制输入。频率调整范围从1145MHz至1250MHz (1/2 LO)，可支持输入频率高达110MHz。VCO是基于Maxim专有的单片集成VCO技术，所有的VCO单元集中在一块芯片上，包括变容二极管和电感器。

MAX2754线性调制输入提供了一种在调谐输入电压范围内以固定的调制灵敏度直接对VCO调频的方法。在保证的频率范围内，典型的频率偏差是-500kHz/V，线性度为±4%。输入电压的调整范围是+0.4V至+2.4V，振荡器的频率由工厂预置，确保频率限制范围。振荡器信号经过输出放大器(内部匹配到50Ω)缓冲，以提供高输出能力、并且使振荡器与负载阻抗变化相隔离。

MAX2754的工作电压为+2.7V至+5.5V。该芯片提供一种数控关断模式，可实现灵活的电源管理。关闭后，电源电流减小到0.2µA。工作模式下能量消耗也只有41mW。

MAX2754采用8引脚µMAX®封装，是世界上尺寸最小、完备的2.4GHz直接调制VCO解决方案。

应用

  • 2.4GHz无绳电话
  • 2.4GHz无线数据无线装置
  • Bluetooth®
  • HomeRF WLAN
MAX2754
1.2GHz VCO，带有线性调制输入

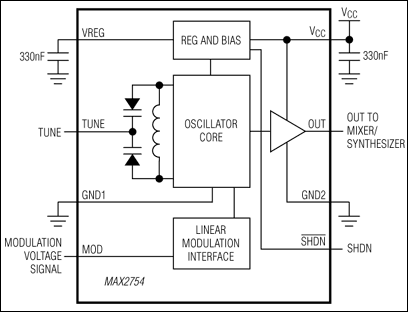

MAX2754：典型工作电路
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

可靠性数据 1

应用笔记 1

技术文章 3

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

MAX2754EVKIT

MAX2754评估板

立即购买 更多内容

特性和优点

  • 简便评估MAX2754
  • +2.7V至+5.5V单电源
  • RF输出匹配至50Ω
  • 具备所有关键的外围元件

产品详情

MAX2754评估板(EV kit)简化了对MAX2754 VCO的评估。无须其他额外的支持电路，利用该评估板即可实现对该器件RF性能的测试。信号输出采用SMA连接器，和RF测试装置的连接非常简便。

应用

  • 2.4GHz无绳电话
  • 2.4GHz无线数据无线装置
  • Bluetooth®
  • HomeRF WLAN
MAX2754EVKIT
MAX2754评估板
