MAX2645

3.4GHz至3.8GHz、SiGe低噪声放大器/PA前置驱动器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 工作频率范围:3.4GHz至3.8GHz
  • LNA性能(高/低增益模式)
    • 增益:+14.4dB/-9.7dB
    • NF:2.3dB/15.5dB
    • 输入IP3:+4dBm/+13dBm
    • 电源电流: 9.2mA/2.7mA
  • 广泛通用于各种应用
    • 接收路径中的第一级和第二级LNA
    • 发射PA前置驱动器
    • LO缓冲器
  • 可调IP3和电源电流
  • 关断模式电源电流:0.1µA
  • +3.0V至+5.5V单电源供电
  • 10引脚µMAX-EP封装(5.0mm x 3.0mm)
更多细节
show more Icon

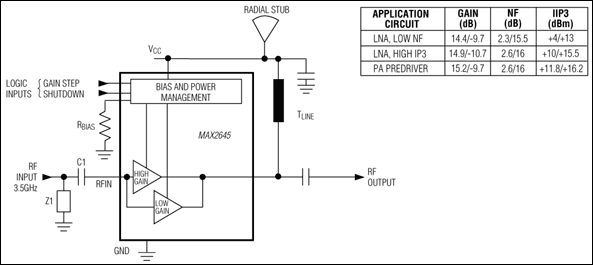

MAX2645是一款多功能、高线性度、低噪声放大器,适用于3.4GHz至3.8GHz无线本地环路(WLL)、无线宽带接入和数字微波无线电应用。该器件具有通过单个电阻设置的外部可调偏置控制功能,有助于满足超低线性度要求,同时大幅减少电流消耗。该放大器具有高增益、低噪声性能和可调的输入三阶交调截取点(IP3),因此可用作接收路径中的低噪声放大器(LNA)、发射路径中的PA前置驱动器,或用作LO缓冲器。

MAX2645具有逻辑电平增益控制,可提供步进为25dB的增益降幅,从而提高在高输入信号电平条件下工作时的IP3性能。高增益模式下的电源电流为9mA,在低增益模式下降至3mA。该器件还具有逻辑控制的关断模式,可将电源电流降至0.1µA。MAX2645通过+3V至+5.5V电源供电,采用带有裸露焊盘的微型10引脚µMAX®封装(5mm x 3mm)。其性能经过优化,可与MAX2683/MAX2684 3.5GHz SiGe混频器配合使用,为3.5GHz应用提供完整的高性能前端解决方案。



应用

  • 数字微波无线电
  • 无线宽带接入
  • 无线本地环路(WLL)
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX2645EUB+
  • HTML
  • HTML
MAX2645EUB+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 19, 2018

- 1753N

ASSEMBLY

MAX2645EUB+

量产

MAX2645EUB+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 19, 2018

- 1753N

arrow down

ASSEMBLY

MAX2645EUB+

量产

MAX2645EUB+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX2645EVKIT

MAX2645评估板

zoom

MAX2645EVKIT

MAX2645评估板

MAX2645评估板

特性和优点

  • 轻松评估MAX2645
  • 包括所有关键外围元件
  • SMA输入和输出连接器
  • 3.55GHz时RF端口匹配至50Ω
  • 装配完成且经过测试

产品详情

MAX2645评估套件(EV套件)简化了MAX2645 3.4GHz至3.8GHz低噪声放大器/PA前置驱动器的评估。该评估套件已装配完成并经过测试,可用于轻松评估所有器件功能。所有RF信号端口均采用SMA连接器,为与RF测试设备进行接口提供了方便。

MAX2645是一款IP3可调的多功能、高性能、低噪声放大器。这些特性使MAX2645可用于各种应用,包括低噪声放大器、PA前置驱动器等等。装配后,MAX2645评估套件采用超低噪声系数性能配置(NF = 2.3dB,IIP3 = +4dBm)。通过一些微小的元件改动,可将该器件配置为低噪声放大器或PA前置驱动器,前者具有更高线性度且噪声系数性能略微降低(NF = 2.6dB,IIP3 = +10dBm),后者具有高输出P1dB性能(输出P1dB = +12dBm)。关于特定应用的性能数据,请参考MAX2645数据手册。



应用

  • 无线本地环路(WLL)
