MAX2620

10MHz至1050MHz、集成RF振荡器,提供缓冲输出

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 低相位噪声振荡器:可达到-110dBc/Hz(相对于载波偏移25kHz)
  • 采用+2.7V至+5.25V单电源供电
  • 低成本硅双极性设计
  • 两个输出缓冲器提供负载隔离
  • 对电源变化不敏感
  • 功耗低至27mW (VCC = 3.0V)
  • 低电流关断模式:0.1µA(典型值)
更多细节
show more Icon

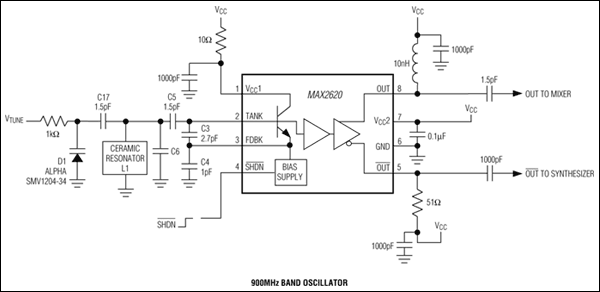

MAX2620在一个低成本、塑料表贴、超小型µMAX®封装中集成了一个低噪声振荡器和两个输出缓冲器。该器件集成了通常利用分立元件实现的功能。当与变容二极管调谐的外部谐振储能电路正确配合时,该振荡器具有低相位噪声。提供两个缓冲输出,用于驱动混频器或预分频器。缓冲器为振荡器提供负载隔离,并防止因负载阻抗变化引起的频率牵引。工作模式(VCC = 3.0V)下的功耗仅为27mW(典型值),而待机模式下会降至0.3µW以下。MAX2620采用+2.7V至+5.25V单电源供电。



应用

  • 900MHz无线电话
  • 900MHz ISM频段应用
  • 模拟蜂窝电话
  • 数字蜂窝电话
  • 陆地移动无线电
  • 窄带PCS (NPCS)
