MAX2500B
完备的蜂窝基带至RF发送器,带有PA
高度集成的发送器是北美CDMA手机的理想方案
产品详情
- 完整的基带至双工器系统方案
- 低发射电流
- 2.7V至3.3V单电源工作(不包括PA部分)
- 内置RF PLL,具有完整的单片集成VCO
- 78dB增益控制范围
- 兼容3线SPI/MICROWIRE
- 较低的Rx波段噪声
- 内部PA匹配
- 集成PA保护电路
- 7mm x 7mm、48引脚LGA封装
MAX2500B是完备的发送器,设计用于低成本蜂窝应用。这款微型7mm x 7mm发送器包括一个正交调制器、上变频器、驱动器、功率放大器(PA)、单片压控振荡器(VCO)和PLL。该发送器定制为工作在蜂窝和US PCS波段。MAX2500B兼容于电压模式基带接口。

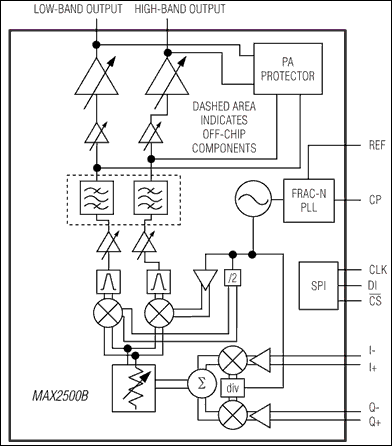

器件采用准直接I/Q调制架构,可接受差分I/Q基带输入,将其上变频至IF。然后将IF信号上变频至RF频段。每路信号通过外部RF滤波器送入独立的片上PA。器件集成了PA匹配电路,可进一步减少外部元件数量。该芯片内置VCO和合成器,可同时为IF和RF部分产生LO信号。器件集成了一个新颖的PA保护功能,可避免在天线VSWR较高的环境下损坏PA。
MAX2500B可通过SPI™/MICROWIRE™兼容的3线串行总线进行设置。该器件具有多种工作模式,包括关断、空闲、大功率和低功率模式,可进行灵活的电源管理。为进一步降低电流消耗,在较低输出功率时可将PA的电源电压降低至0.5V。器件采用2.7V至3.3V稳压电源工作,封装形式为微型7mm x 7mm、48引脚LGA。
应用
- cdmaOne™/cdma2000®/EV-DO双频/双模蜂窝电话
- F-ODFM终端
- 多频段应用
