MAX24002

1.25Gbps至2.5Gbps SFP激光收发器

2.5G收发器，集成DDM和APD控制器

数据手册 (Rev. 1)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 1.25Gbps至2.5Gbps限幅接收器
  • 集成APD偏置环路，带有过压和过流保护
  • 基于OMA的LOS检测
  • 1.25Gbps至2.5Gbps激光驱动器
  • CML、LVPECL兼容输入
  • 开环和闭环偏置控制
  • 带温度补偿的IMOD控制
  • 灵活配置激光器安全检测
  • SFP MSA和SFF-8472数字诊断
  • 集成温度传感器
  • 外部DAC、ADC以及PWM接口

MAX24002是一款完备的激光驱动发送器和限幅放大接收器，用于SFP光纤模块。配合2KB EEPROM和适当的光学器件，构成带数字诊断功能、完全兼容于SFP规范的模块。MAX24002也可配合微控制器一起使用，当然，这不是实现SFF-8472标准的唯一方法。

2.5Gbps限幅接收器具有可编程输出摆幅控制、速率选择以及OMA信号丢失检测。无需外部DC-DC转换器即可方便提供APD偏置。

激光驱动器利用查找表提供温度补偿调制。激光器功率闭环控制与跟踪误差补偿协同工作，器件检测到不同的故障条件时关断调制电流和偏置电流驱动，确保激光器的安全性。

MAX24002可通过EEPROM配制，或由低成本微控制器通过2线接口配置。

应用

  • OC-48，千兆位以太网
MAX24002
1.25Gbps至2.5Gbps SFP激光收发器

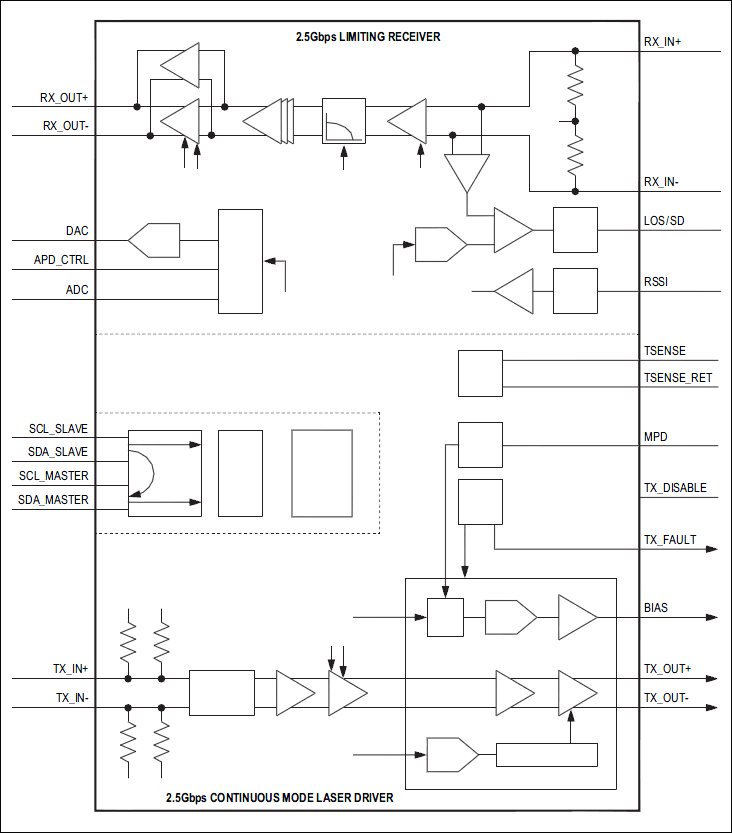

MAX24002: Functional Diagram
