特性
- 2.4GHz至2.5GHz工作范围
- 高达+24dBm的线性输出功率(ACPR为低于-32dBc的一阶旁瓣抑制率，以及低于-55dBc的二阶旁瓣抑制率)
- 3.3V，+24dBm线性输出功率下PAE为24%
3.0V，+21dBm线性输出功率下PAE为24% - 29dB功率增益
- 带缓冲输出的内部功率检测器
- 内部50Ω输入匹配
- 外部偏置控制实现节流控制
- 集成偏置电路
- +2.7V至+4.2V单电源供电
- 0.5µA关断模式
- 细小的裸片级封装(1.5mm x 2mm)
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

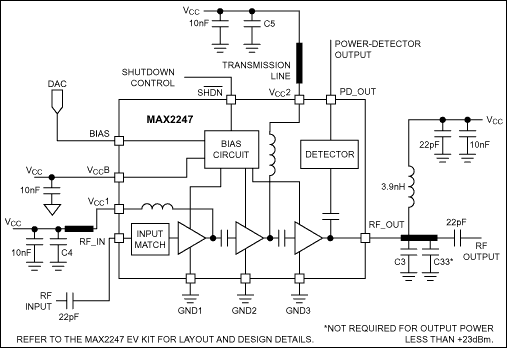

MAX2247低电压、三级线性功率放大器(PA)为2.4GHz ISM频段的802.11b/g无线LAN (WLAN)应用而优化。该器件集成了可调偏置控制、功率检测器以及关断功能。MAX2247具有29dB功率增益，并且在+3.3V单电源下可以提供高达+24dBm的线性输出功率，效率为24%。在802.11b调制下可以获得低于-32dBc的一阶旁瓣抑制率，以及低于-55dBc的二阶旁瓣抑制率。另外，当输出功率在+10dBm至+24dBm之间时，该器件可以通过匹配获得最佳效率与性能指标。+28dBm的饱和输出功率也使该器件可以满足802.11g OFDM调制的需要。
MAX2247具有外部偏置控制引脚，在较低输出功率时允许器件动态降低电源电流，因此，在维持足够的旁瓣抑制指标的同时，可以改善效率。在温度和电源电压变化时，专有的内部偏置电路可以使器件性能保持稳定。逻辑电平关断引脚可以将电源电流降至0.5µA，并且不需要外部电源开关即可实现器件的省电功能。集成的关断电路还能确保控制器件输出功率的上升和下降时间。
MAX2247还集成了一个功率检测器，该功率检测器具有20dB动态范围，在最高输出功率时可以达到±0.8dB的精度。检测器可以提供一个与器件输出功率成正比、经过缓冲的DC电压，省去了通常为实现功率检测功能所需要的一个耦合器和一个运放，节省了成本与空间。该器件采用细小的3 x 4晶片级封装(UCSP™)，尺寸仅1.5mm x 2mm，使其成为小形因子无线装置的理想解决方案。
应用
- 2.4GHz无绳电话
- 2.4GHz ISM无线装置
- HomeRF
- IEEE 802.11b DSSS WLAN
- IEEE 802.11g OFDM WLAN
