MAX22195

量产

高速、八通道、工业数字输入，带并行输出

业界最小、高可靠、八通道数字输入，带并行输出

数据手册 (Rev. 6) 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 高速、工业数字输入
    • 300ns最大传输延迟
    • ±10ns最大通道间偏移
    • 并行输出支持同时提供信号
  • 高集成度减少BOM数量和电路板空间
    • 直接利用现场电源工作(7V至65V)
    • 兼容3.3V或5V逻辑
    • 5mm x 5mm、32-TQFN封装
  • 低功耗和低散热
    • 低静态电流(1.2mA，最大值)
    • 高精度输入限流器
    • 无耗能现场侧LED驱动器
  • 故障容限，带内置诊断
    • 集成现场电源监测器
    • 集成过热监测器
    • 电流设置电阻监测器
  • 可配置性支持较宽应用范围
    • 可配置为IEC 61131-2输入Type1、2、3
    • 可配置0.56mA至3.97mA输入限流
  • 可靠的设计
    • ±1kV浪涌容限，使用最小1kΩ电阻
    • ±8kV接触放电ESD和±15kV气隙放电ESD保护，使用最小1kΩ电阻
    • -40°C至+125°C工作环境温度范围
MAX22195
高速、八通道、工业数字输入，带并行输出
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

IBIS 模型 1

评估套件

eval board
schematic 1
MAX22195EVKIT

MAXM22195 评估板

立即购买 更多内容

特性和优点

  • 易于评估MAX22195
  • 并行输出支持同时提供信号
  • 可配置外部VDD24电压监测
  • 可配置为IEC 61131-2Type1、3
  • 可靠的设计，±2kV线间浪涌容限
  • ±8kV接触放电ESD保护、±15kV气隙放电ESD保护
  • 完全装配并经过测试
  • 经过验证的PCB布局
  • 符合RoHS标准

产品详情

MAX22195评估板(EV kit)提供了必要的硬件资源，用于评估MAX22195高速、八通道、工业数字输入并行输出器件。MAX22195评估板提供用于8路输入的接线端子和用于8路输出的连接头，方便监测和评估。提供八颗现场侧LED，用于指示输入状态； READY LED用于指示MAX22195工作正常。

应用

  • 楼宇自动化
  • 工业自动化
  • 过程自动化
  • 可编程逻辑控制器
MAX22195EVKIT
MAXM22195 评估板

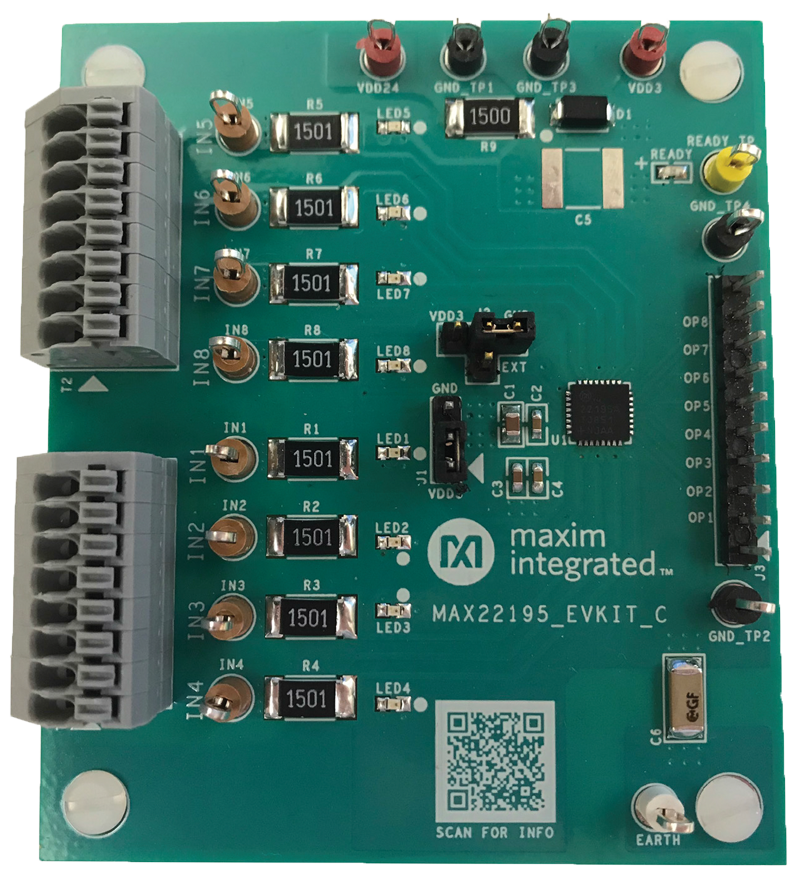

MAX22195EVKIT: Board Photo
