MAX2203
RMS功率检测器
业内精度最高的RMS功率检测器，能够在整个输入功率范围、对任何调制信号提供高精度检测
Viewing:
概述
- -24dBm至+3dBm功率检测范围
- 35mV/dB (典型值)对数检测器
- WCDMA调制变化具有0.1dB (典型值) RMS精度
- ±0.4dB温度检测误差
- +2.5V至+4.2V单电源供电
- 节省空间的6焊球WLP封装

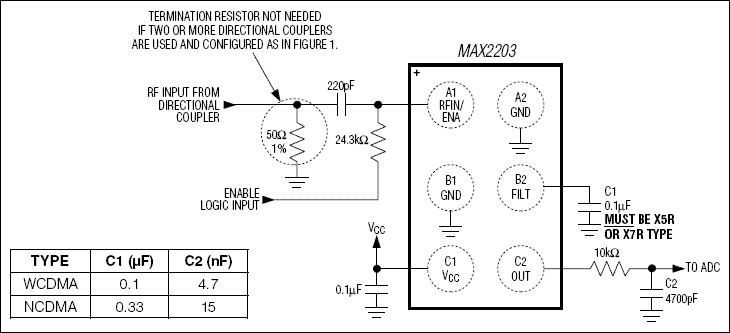

MAX2203 RMS功率检测器设计工作在800MHz至2.0GHz的频率范围，非常适合宽带码分多址(WCDMA)、cdma2000®以及高速下行链路/上行链路分组接入等应用。MAX2203输入可接收RF信号，无论输入信号的峰均比如何均可输出相同电压。输出电压和输入功率以dB为单位线性变化。器件具有-24dBm至+3dBm检测范围，输入功率每变化1dB，输出电压变化35mV (典型值)。
MAX2203工作在2.5V至4.2V电源电压以及-40°C至+85°C扩展级温度范围。器件采用6焊球WLP封装。
应用
- 高速下行链路分组接入(HSDPA)
- 高速上行链路分组接入(HSUPA)
- WCDMA、cdma2000、1xEVDO
