MAX2204

量产

RF功率检测器

高精度功率检测方案，采用易于安装的SC70封装

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • -16dBm至+5dBm检测范围
  • 温度引起的检测误差为±0.3dB
  • +2.7V至+3.3V单电源供电
  • 便于安装的无铅5引脚SC70封装

MAX2204 RF功率检测器设计为工作在450MHz至2.5GHz频率范围。该器件可理想用于宽带码分多址(WCDMA)、cdma2000®和高速上行/下行包存取应用。MAX2204的输入端接受RF信号，输出高重复性电压。输出电压随输入功率的增加而单调上升。器件的设计可补偿温度和工艺变化，将典型输出变化降低至满功率时低于±0.5dB和较小功率时低于±1.5dB。

MAX2204具有-16dBm至+5dBm的检测范围。高输入阻抗允许在使用隔离器时采用低损耗电阻抽头。芯片输入端使用外部端接，所以来自多个定向耦合器的信号可以连接到同一个检测芯片。

MAX2204使用2.7V至3.3V工作。器件提供纤小的5引脚SC70封装。在-40°C至+85°C温度范围内保证其电气性能。

应用

  • 高速下行链路分组接入(HSDPA)
  • 高速上行链路分组接入(HSUPA)
  • WCDMA、cdma2000®
MAX2204
RF功率检测器

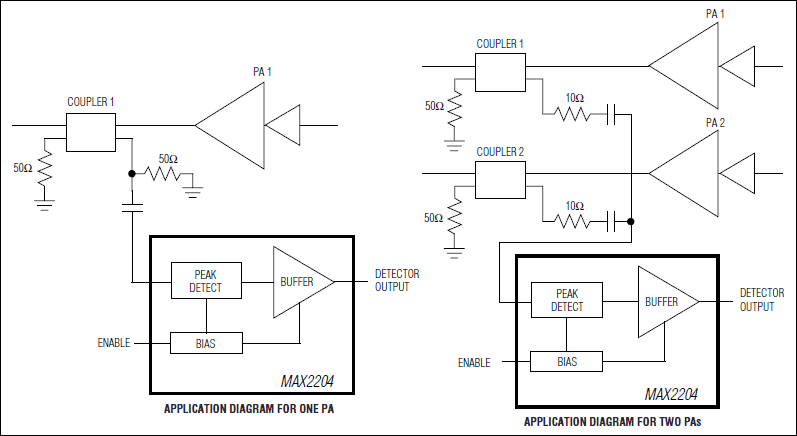

MAX2204：典型应用电路
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

设计笔记 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
RF功率检波器 3
MAX2208
RF功率检测器，UCSP封装
MAX2206
RF功率检测器，UCSP封装
MAX2205
RF功率检测器，UCSP封装
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

MAX2204EVKIT

MAX2204评估板

立即购买 更多内容

特性和优点

  • +2.7V至+3.3V单电源工作
  • 带有50Ω SMA连接器的RF输入端口
  • 完全安装并经过测试

产品详情

MAX2204评估板(EV kit)简化了RF功率检测器MAX2204的评估。评估板可测试其全部功能而无需外部支持电路。评估板上的RF功率检测器输入端采用50Ω SMA连接器，可方便的与测试设备连接。

应用

  • 高速下行链路分组接入(HSDPA)
  • 高速上行链路分组接入(HSUPA)
  • WCDMA、cdma2000®
MAX2204EVKIT
MAX2204评估板
