MAX2114

DBS直接下变频器

更多 showmore-icon

产品详情
特性
  • DBS直接下变频转换的完备、低成本解决方案
  • 高集成度大大减少了外部元器件数量
  • 工作在1MBaud至45MBaud
  • 可选择的LO缓冲器
  • +5V单电源工作
  • 925MHz至2175MHz输入频率范围
  • 内置正交发生器、双模预标定器(/32, /33)
  • 片上晶振放大器
  • 带增益控制电荷泵的PLL相位检测器
  • 输入电压:每载波-25dBm至-68dBm
  • 超过50dB的增益控制范围
  • 1550MHz下,噪声系数NF = 10.6dB;IIP3 = +10.7dBm
  • 自动基带偏差修正
更多细节
show more Icon

MAX2114低成本、直接变换调谐器针对数字直接广播卫星(DBS)电视机顶盒单元而设计。与基于IF的结构相比,MAX2114的直接变换结构降低了系统成本。MAX2114通过宽带I/Q下变频器,将L波段信号直接调谐到基带信号。其工作频率范围为925MHz至2175MHz。

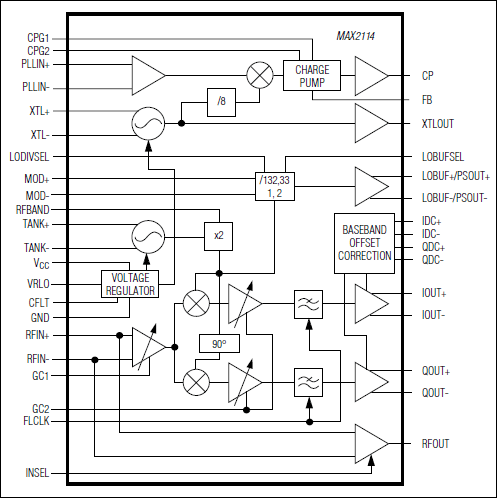

MAX2114包括一个带增益控制的低噪声放大器(LNA)、I/Q下变频混频器、带增益和频率控制的低通滤波器、一个具有90°正交调制网络的本振(LO)缓冲器以及一个基于电荷泵的锁相环(PLL)用来控制频率。MAX2114具有一个片上LO,工作时只需要一个外部变容二极管调谐的LC槽路。LO输出驱动内部正交调制信号发生器,内部缓冲放大器用来驱动外部电路。MAX2114采用焊盘裸露(EP)的44引脚QFN封装。

应用

  • 宽带系统
  • 蜂窝电话基站
  • 欧洲DVB兼容系统
  • LMDS
  • 微波链路
  • 专业接收器
  • 美国DSS机顶盒接收器
  • VSAT
  • 无线本地环路(WLL)
