MAX2010: 500MHz至1100MHz可调节的RF前馈预失真器 Data Sheet (Rev. 0)1/1/1900PDF528K
概览
优势和特点
- 可将ACPR提升高达12dB*
- 独立的增益控制和相位扩展控制
- 增益扩展达6dB
- 相位扩展达21°
- 500MHz至1100MHz频率范围
- 出色的增益和相位平坦度
- 群延时<2.4ns (结合增益和相位部分)
- 在100MHz带宽内,群延时波动为±0.03ns
- 能够处理高达+23dBm的输入驱动
- 片上温度变化补偿
- +5V单电源
- 低功耗:75mW (典型值)
- 完全集成的小型28引脚薄型QFN封装

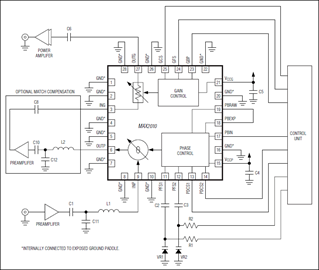

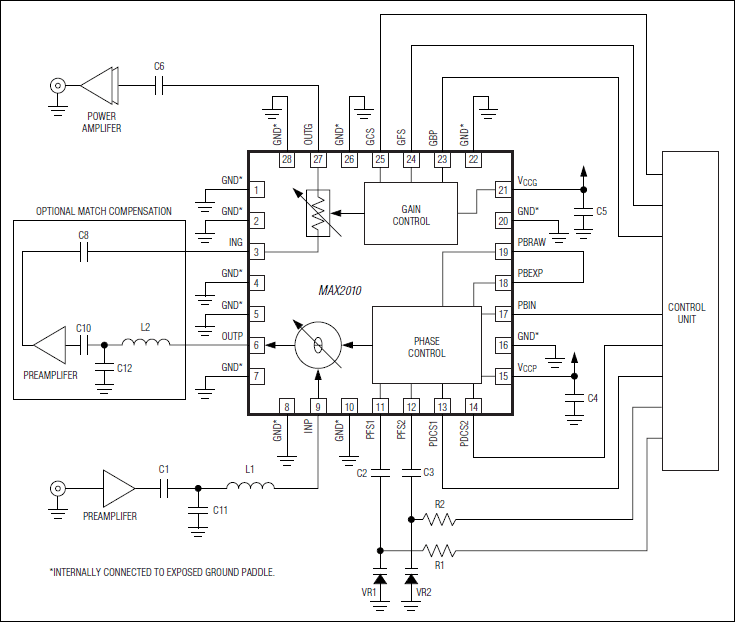

产品详情
可调RF预失真器MAX2010设计为通过在功率放大器(PA)链路中引入增益和相位扩展,以补偿PA的增益和相位压缩的方式,来改进PA的临频道功率抑制(ACPR)。MAX2010具有+23dBm最大输入功率和较宽的可调范围,能够将工作在500MHz至1100MHz频带的功率放大器的ACPR提高多达12dB。使用此器件的同类产品MAX2009,可以工作在更高的频率。
MAX2010的独特之处在于:随着输入功率的增加,可提供多达6dB增益扩展和21°的相位扩展。扩展量可通过两组独立的控制来配置:一组用来调整增益扩展极限点和斜率,而另一组用来控制相位的相同参数。这些设置确定后,线性化电路可运行于静态模式,或更复杂的、采用软件实时控制的闭环失真校正模式。也可采用混合的校正模式,即利用简单的查表方式,根据PA的温度漂移和PA的负载等因素进行补偿。
MAX2010采用带裸露焊盘(EP)的28引脚薄型QFN封装(5mm x 5mm),工作在扩展的工业级温度范围(-40°C至+85°C)。
应用
- cdma2000®、GSM/EDGE和iDEN®基站
- 数字基带预校正结构
- 前馈PA结构
- 军用产品
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
参考资料
-
调节MAX2009/MAX2010 RF预失真器以优化系统性能1/25/2010
-
修改MAX2010电路使其工作在360MHz4/25/2007
-
修改MAX2010电路使其工作在450MHz4/24/2007
-
RF和混合信号PCB的一般布局指南12/14/2015
