MAX1985

超高效率白光LED驱动器

更多 showmore-icon

超高效率白光LED驱动器,利用独立的调节器控制多达8只LED的电流

产品详情
特性
  • 同步升压转换器
    • >95%的转换效率
    • 内置开关和同步整流管
    • 无需外部MOSFET和整流二极管
    • 1MHz的固定频率尽可能地减小元件尺寸
  • 高达90%的整体LED效率
  • 精确的LED电流匹配(8%,最低)
  • 可调的最大LED电流
  • 多种亮度控制接口
    • 数字脉宽调制控制
    • 2位并行控制
    • 3位并行控制
    • 模拟控制
  • 可选的LED使能
  • LED开路检测
  • 独特的0.5mA LED测试模式
  • 2.7至5.5V输入电源范围

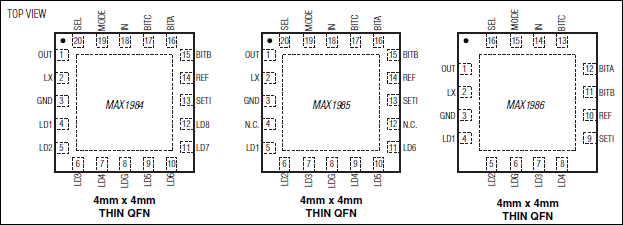

  • 小而薄的20引脚、4mm x 4mm QFN封装
更多细节
show more Icon

MAX1984/MAX1985/MAX1986是白光LED的驱动器,采用独立的稳压器,控制多达8只LED的电流。高效率的升压转换器产生刚好足够的电压,以保持所有的电流调节器处于正常调节。支持多种亮度调节接口,包括模拟、数字调节的脉宽调制(DPWM)和并行控制。

独立的电流调节器实现了LED之间良好的电流匹配。开路或短路的LED不会影响其它LED的正常工作。

通过采用同步整流,升压转换器达到了较高效率。内置N沟道开关管和P沟道同步整流器无需外部MOSFET和整流二极管。1MHz开关频率允许使用薄型的电感和陶瓷电容。

通过多种亮度调节接口,如DPWM信号、2位或3位并行控制接口,或模拟信号等,易于调节LED亮度。如果DPWM信号频率不低于10kHz,则DPWM信号就可以直接与控制引脚相连,无需外部RC滤波器。

MAX1984驱动多达8只LED,MAX1985最多驱动6只LED,而MAX1986最多驱动4只LED。每种器件都有一个LED选择引脚(SEL),允许一组LED、另一组LED或所有的LED点亮。所有器件都采用4mm x 4mm薄型QFN封装。

应用

  • 蜂窝电话
  • 数码相机
  • PDA与手持PC
