MAX19757

具有高级关断功能的双通道SiGe、高线性度、1700MHz至2700MHz下变频混频器

与传统的双通道混频器相比，功耗降低50%！

Viewing:

概述

1700MHz至2700MHz RF频率范围
1800MHz至2600MHz LO频率范围
50MHz至500MHz IF频率范围
25.3dBm IIP3
8.8dB转换增益
13.1dBm输入1dB压缩点
10.4dB噪声系数
PRF = -10dBm时，具有73dBc 2RF–2LO杂散抑制
双通道，理想用于分集接收
集成LO缓冲器
-3dBm至+3dBm LO驱动
内置SPDT LO开关具有50dB LO至LO隔离以及240ns开关时间
46dB通道隔离
IF输出具有可选的片上监测器，自动调节偏置电流以优化电源管理
外部电流设置电阻允许折中考虑功率与性能
高级关断功能包括:
- 独立的通道关断
- 快速关断/上电模式，用于TDD应用的通/断控制
- 受控LO端口阻抗在重复上电期间减小VCO牵引

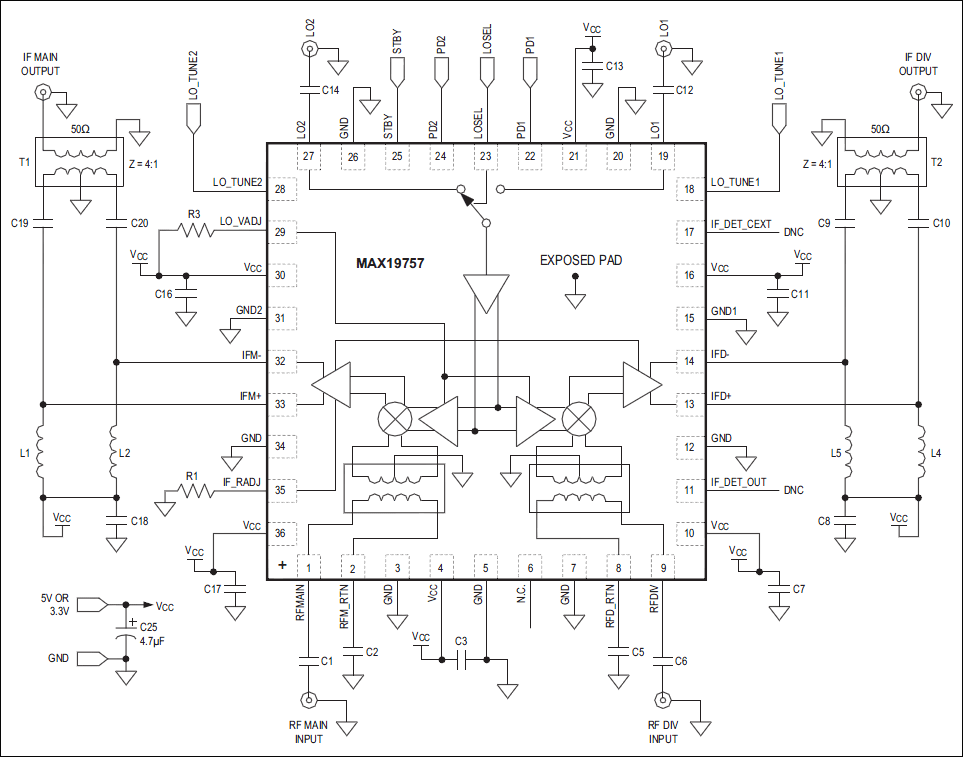

MAX19757双通道下变频混频器设计用于各种1700MHz至2700MHz基站接收机，可提供8.8dB增益、+25.3dBm输入IP3和10.4dB NF。经过优化的1800MHz至2600MHz LO频率范围，使得混频器能够支持高边和低边LO注入，分别工作在1700MHz至2200MHz和2000MHz至2700MHz RF频带。独立的通道关断功能允许用户在低峰值或TDD TX模式下节省功耗。

器件在RF和LO端口集成巴伦(balun)转换器，另外，还包括LO缓冲器、两个双平衡混频器和一对差分IF输出放大器。为了达到线性指标，MAX19757需要0dBm的典型LO驱动，频带中心典型电源电流为300mA，整个LO频带的典型电源电流为350mA。

MAX19757提供紧凑的36引脚TQFN封装(6mm x 6mm x 0.8mm)，带有裸焊盘，工作在-40°C至+105°C扩展温度范围。

应用

2.3GHz WCS基站
2.5GHz WiMAX®、LTE和TD-LTE基站
2.7GHz MMDS基站
DCS1800、PCS1900和EDGE基站
固定宽带无线接入
军用系统
个人移动无线装置
UMTS/WCDMA、TD-SCDMA和cdma2000® 3G基站
无线本地环路
