MAX17061A
8串白光LED驱动器,提供SMBus,适用于LCD面板
高效白光LED驱动器,用于多串LED驱动,可独立调节每串白光LED的电流
产品详情
- 通过SMBus、PWM接口精确调节亮度
- 在整个调光范围内具有8位分辨率
- 能够以1.5%精度调节DPWM频率
- 可驱动8串并联LED,每串可串联多个LED
- 每串LED电流调节精度可达±1.5%
- 每串具有极低的反馈电压:LED电流为25mA时,反馈电压625mV
- 15mA至30mA可调节满量程LED电流或预设为25mA
- LED开路或短路保护
- 输出过压保护
- 内置0.15Ω HV功率MOSFET (45V,最大值)
- 7.5V至26V宽输入电压范围
- 500kHz/750kHz/1MHz可选择的开关频率
- 小尺寸28引脚、4mm x 4mm薄型QFN封装

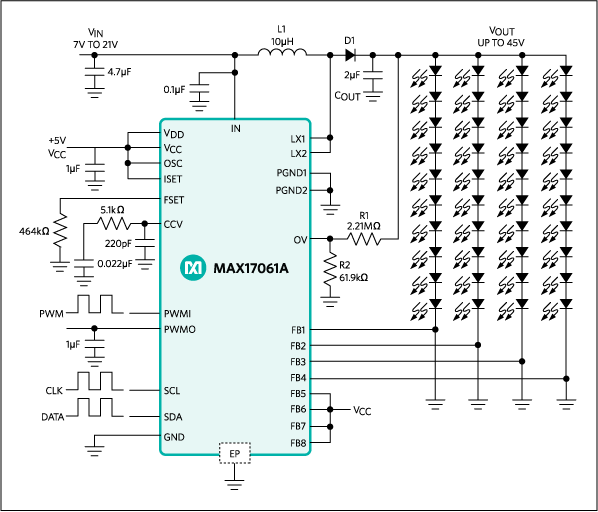

MAX17061A是高效白光发光二极管(LED)驱动器,适用于采用LED阵列背光的大型液晶显示屏(LCD)。内部开关型电流模式升压转换器用于驱动LED阵列,最多可驱动8串并联LED (每串可连接10个LED)。每串配合一个镇流电阻,可以达到±1.5%的电流调节精度,确保均匀的LED亮度。MAX17061A具有7.5V至26V宽输入电压范围,LED电流可以固定为25mA或在15mA至30mA满量程LED电流范围内调节。
MAX17061A由内部产生DPWM信号,精确控制WLED的亮度。DPWM频率通过电阻编程,DPWM占空比则由外部PWM信号直接控制或通过MAX17061A的SMBus™接口的控制字控制。DPWM控制在整个调光范围内提供8位分辨率,支持Intel的低功耗显示节能技术(DPST),大大延长了电池使用时间。
MAX17061A通过多种途径保护控制器,使其在故障条件下不被损坏。独立的反馈环路在任何情况下都会提供输出电压限制,保证安全操作。一旦检测到某串LED开路,可单独禁止此串LED工作,而其它LED串则保持正常工作。MAX17061A还具有LED短路检测,发生短路的LED串会在2ms故障屏蔽时间后被关闭。控制器还具有逐周期限流,以实现稳定工作和软启动功能。当MAX17061A处于限流状态时,升压转换器在内部定时器超时周期后闭锁。热关断电路为系统提供了另一层保护措施。
MAX17061A升压控制器内置150mΩ (典型值)、45V (最大值)功率MOSFET,电流检测放大器支持精确的逐周期限流。这个结构大大简化了外围电路并节省了PCB空间。LED电流为25mA时,每串LED的反馈电压只有625mV (典型值),有助于降低功耗、提高效率。MAX17061A具有可选择的开关频率(500kHz、750kHz或1MHz),可在不同系统条件下折中选择元件尺寸和工作频率。
MAX17061A采用增强散热的28引脚、4mm x 4mm薄型QFN封装。
