MAX16804
高压、350mA、高亮度LED驱动器，提供模拟及PWM调光控制
350mA高亮度LED驱动器，内置200Hz三角波发生器，无需µC提供PWM亮度调节，简化了LED照明设计，外部元件数最少，可有效降低成本、减小系统尺寸
产品详情
- 灵活的亮度控制：模拟或PWM控制信号用于PWM或“theater”式亮度控制
- 片上200Hz斜坡发生器
- 接收外部PWM信号(高达2kHz)
- 5.5V至40V工作电压范围
- 可调LED电流(35mA至350mA)
- 3% LED电流精度
- 高压DIM引脚(高达40V)
- 内置调整元件，低压差(典型值0.5V)
- 额外的片上+5V稳压输出，具备2mA电流容量
- 差分LED电流检测
- 200mV低电流检测基准，降低了功耗
- 波形整形电路使脉冲电流具有平滑的边沿，从而降低了PWM亮度控制时的EMI
- 输出短路保护和热关断
- 采用小尺寸、热增强型、5mm x 5mm、20引脚TQFN封装
- -40°C至+125°C工作温度范围

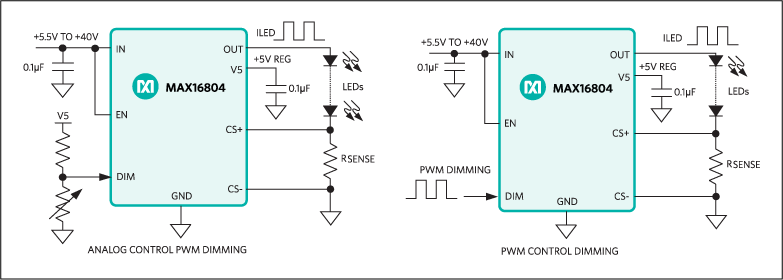

MAX16804电流调节器可工作在5.5V至40V输入电压范围内，提供35mA至350mA电流来驱动一串或多串高亮度LED (HB LED)。MAX16804输出电流的大小通过一个与LED串联的外部检流电阻来调节。双模式DIM引脚和片上200Hz斜坡发生器使用模拟或PWM控制信号来实现PWM亮度调节。给亮度控制输入端DIM施加模拟控制信号允许实现“theater”式亮度控制效果。快速的开通/关闭时间允许使用宽范围的PWM工作，波形整形电路可以使EMI最小化。差分电流检测输入提高了LED电流精度和噪声抑制能力。MAX16804非常适合要求高压输入的应用，并能够承受高达45V的汽车抛负载事件。片上调整元件大大减少了外部元件数目，并提供3%的输出电流精度。该器件还提供5V稳压输出以及短路保护和热保护等特性。
MAX16804采用热增强型、5mm x 5mm、20引脚TQFN封装，可工作在-40°C至+125°C汽车级温度范围内。
应用
- 导航与舰队管理指示器
- 标示牌、顶灯、信号灯
- 用于紧急交通工具的报警灯
