MAX14900E

八通道、高速、工业高边开关

更多 showmore-icon

业内延迟最小和最快的24V驱动器,支持100kHz开关频率,提高工厂产量

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 低功耗,适用于高密度模块
    • 3mA (最大值)总电源电流
    • 165mΩ (最大)高边RON @ +125°C
  • 快速开关,理想用于高精度、高速控制系统
    • 2μs传输延迟(高边模式)
    • 0.8μs传输延迟(推挽模式)
    • 100kHz (最大)推挽模式开关频率
  • 全面的故障反馈,便于维护,缩短安装时间
    • 全局和逐通道诊断
    • 负载/线路开路检测
    • 热关断报警指示
    • 输出逻辑状态反馈
    • 欠压锁定
  • 小型封装,带串行接口,允许设计高密度模块
    • 菊链SPI最大限度降低隔离成本
    • 7mm x 7mm、48引脚QFN和TQFN封装
    • 通过侧面防潮进行视觉检查
    • 凹陷点识别QFN封装
更多细节
show more Icon

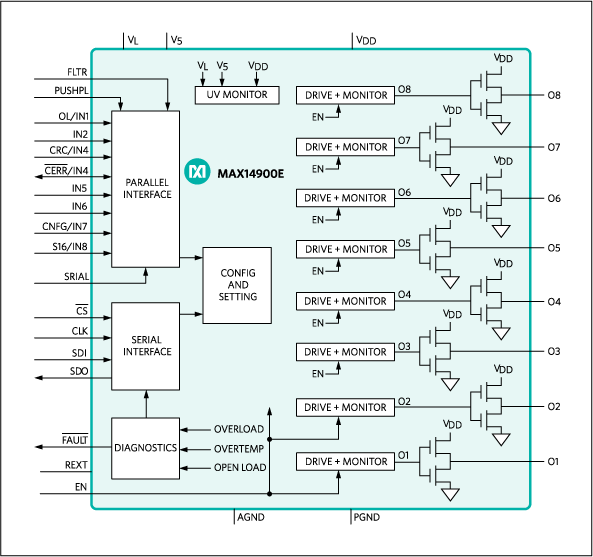

MAX14900E为八通道功率开关,可逐通道配置为高边或推挽工作模式。器件具有低传输延迟、高速率负载切换,使其非常适合用于下一代高速PLC系统。每个高边开关源出850mA连续电流;500mA及TA = +125°C时,具有165mΩ (最大)低导通电阻。驱动电阻负载时,高边开关的输入至输出传输延迟为2μs (最大)。推挽式操作的PWM/PPO控制中,开关频率达100kHz,可驱动长电缆。可将多个高边开关并联,实现较高驱动电流。器件具有较宽的10V至36V电源输入范围。

MAX14900E通过SPI和/或并行接口进行配置、监测和驱动。并行接口模式下,八个逻辑输入直接控制输出,串行接口可用于配置/监测;串行接口模式利用串口进行设置和配置,具有CRC检错功能,保证可靠的SPI通信。

限流和逐通道热关断功能保护每个开关/驱动器。器件具有全局诊断输出,以及通过串行接口逐通道诊断和监测。

MAX14900E采用热增强48引脚(7mm x 7mm)、侧面防潮的QFN-EP封装或标准48引脚TQFN-EP封装,工作在-40°C至+125°C温度范围。

应用

  • 高密度数字输出模块
  • 电机控制
  • 可编程逻辑控制器
  • PWM/PPO控制
产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX14900EAGM+CKH
  • HTML
  • HTML
MAX14900EAGM+CKT
  • HTML
  • HTML
MAX14900EAGM+TCKH
  • HTML
  • HTML
MAX14900EAGM+TCKT
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 25, 2022

- 2202

WAFER FAB

MAX14900EAGM+CKH

量产

MAX14900EAGM+CKT

量产

MAX14900EAGM+TCKH

量产

MAX14900EAGM+TCKT

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 25, 2022

- 2202

arrow down

WAFER FAB

MAX14900EAGM+CKH

量产

MAX14900EAGM+CKT

量产

MAX14900EAGM+TCKH

量产

MAX14900EAGM+TCKT

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX14900DEVBRD

MAX14900E评估板

zoom

MAX14900DEVBRD

MAX14900E评估板

MAX14900E评估板

特性和优点

  • 并行模式下单机操作
  • SPI控制的串行模式/监测并行模式
  • 内置5V稳压器
  • 包括浪涌合规箝位二极管
  • 完全安装并经过测试

产品详情

MAX14900E八通道、高速、工业高边开关评估板(EV kit)为完全安装并经过测试的表贴印刷电路板(PCB),演示MAX14900E IC驱动工业级信号的能力。

评估板演示MAX14900E的所有工作模式。并行模式下,跳线允许任意配置;串行模式或带串行监测的并行模式下,向相应测试端口安装控制电路,如下文详述。

应用

  • 高密度数字输出模块
  • 电机控制
  • 可编程逻辑控制器
  • PWM/PPO控制
