MAX14541E

3通道、低泄漏ESD保护器

低电容、3通道ESD保护阵列，SC70封装

数据手册 (Rev. 0)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 高速数据线ESD保护
    • ±15kV人体模式
    • ±15kV IEC 61000-4-2气隙放电
    • ±8kV IEC 61000-4-2接触放电
  • 6pF (典型值)的低输入电容
  • 1nA (最大值)的低漏电流
  • +0.9V至+16V电源电压范围
  • 5引脚SC70 (2.0mm x 2.2mm)封装

MAX14541E低电容±15kV ESD保护二极管阵列设计用于保护连接到通信线路的敏感电子器件。每个通道由一对二极管组成，分别将ESD电流脉冲旁路至VCC或GND。

MAX14541E能够提供±15kV人体模式(HBM)以及IEC 61000-4-2规定的±15kV气隙放电ESD脉冲保护。器件每个通道上具有6pF (典型值)的导通电容，使其理想用于高速数据I/O接口。

MAX14541E是三通道I/O保护器，专为具有超低漏电流的生物连接器、便携式连接器和SVGA视频连接器而设计。

器件采用5引脚SC70封装，规定工作在-40°C至+125°C汽车级温度范围。

应用

  • 数码相机
  • 血糖表
  • 手持式装置
  • MP3播放器
MAX14541E
3通道、低泄漏ESD保护器

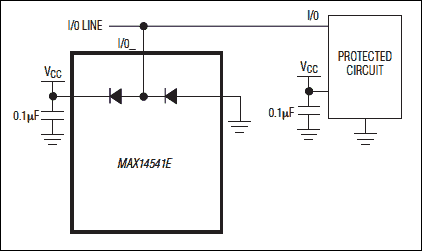

MAX14541E：典型应用电路
