概览
优势和特点
- +3.3V或+5V供电
- 可承受+28V至-16V输入范围
- 较宽的共模输入(-5V至+11.5V)
- 全差分输入电压，可达7VRMS
- 伪差分输入电压，可达3.5VRMS
- 音频信号检测功能
- 插孔检测功能
- 诊断功能
- 可编程增益，带过零检测
- I²C控制接口
- 汽车级ESD保护
- ISO 10605 ±15kV气隙放电
- ±8kV接触放电
产品详情
MAX13335E/MAX13336E是高保真立体声音频放大器，设计用于需要音频电平检测和/或插孔检测功能的汽车级应用。

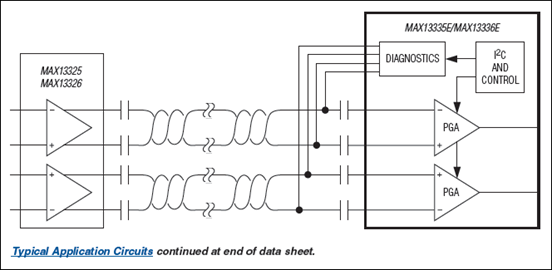

器件集成双通道、低噪声、可编程增益放大器，可接收全差分和伪差分输入信号，并带有诊断功能，可通过I²C接口控制。器件的音频接收器可与MAX13325/MAX13326音频发送器配对使用，在汽车系统中形成全差分音频链路。
器件的每个通道都具有极高的共模抑制比(CMRR) (80dB)，在共模噪声较强的汽车环境中仍可恢复出音频信号。集成可编程增益放大器调节范围为：-14dB至+16dB (MAX13335E)和-22dB至+8dB (MAX13336E)，过零检测用于优化输出信号电平并抑制噼噗噪声。外部灵活的诊断输入可配置为插孔检测，或配置检测电池短路、对地短路、负载开路以及通道间短路故障。
音频输入具有ISO 10605 ±15kV气隙放电和±8kV接触放电ESD保护。两款器件均工作在-40°C至+105°C温度范围，采用16引脚的QSOP封装。
应用
- 汽车远程信息处理
- null
- 无线装置
- null
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
