概览

优势和特点

  • 通过I²C接口实现完备的编程和诊断功能
  • 独立工作模式下具有自动重试功能
  • 能够驱动最大3nF (差分)和4nF (对地)的容性负载
  • 信噪比为112dB
  • 向2.7kΩ负载提供4VRMS输出时,THD仅为0.002%
  • 高PSRR (1kHz时为70dB)
  • 高CMRR (1kHz时为80dB)
  • 低输出噪声(3µVRMS) (MAX13326)
  • 优异的通道间匹配
  • 具有瞬态抛负载保护
  • 能够在各种短路故障下有效保护输出电路
  • 具有±8kV接触放电和±15kV气隙放电的ESD保护
  • 长达15m (甚至更远)的远程驱动能力
  • 带有噪声抑制的差分输入和输出
  • 低功耗关断模式下电流小于10µA
  • 可通过硬件或软件实现静音功能
  • 带有裸焊盘的28引脚TSSOP封装

产品详情

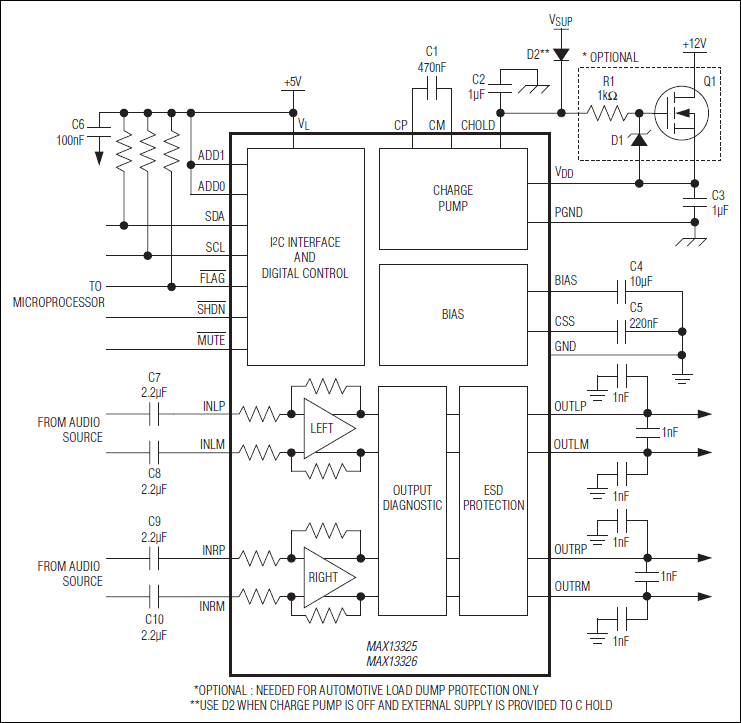

MAX13325/MAX13326双通道音频线驱动器为汽车音频组件提供可靠的差分接口。器件具有差分输入和输出,并集成输出诊断功能,可通过I²C接口控制或工作在独立模式下,能够向100Ω负载提供高达4VRMS的输出。

MAX13325能够为通过长距离电缆传输的模拟音频信号提供固定增益为12dB的缓冲,MAX13326则能够提供0dB的固定增益缓冲。输出端的诊断功能报告每通道的故障情况,包括:短路至GND、电池短路、过流、过热以及失调过大等。输出放大器能够驱动最大4nF (对地)和3nF (差分)的容性负载。

器件的输出端具有ESD保护(IEC 61000-4-2 ±8kV接触放电和±15kV气隙放电)。MAX13325/MAX13326工作在-40°C至+105°C温度范围,采用带有裸焊盘的28引脚TSSOP封装。

应用

  • 汽车收音机和后排座娱乐系统
  • 专业遥控音频放大器
