MAX13033E

6通道、高速逻辑电平转换器

更多 showmore-icon

高速(100Mbps)、6通道电平转换器,可配合4mA驱动器工作

产品详情
特性
  • 兼容4mA或更大的输入驱动器
  • 保证100Mbps的数据速率
  • 6路双向通道
  • 时钟返回输出(MAX13035E)
  • 使能输入(MAX13030E–MAX13034E)
  • VCC侧I/O线具有±15kV ESD保护
  • 电源电压范围:+1.62V ≤ VL ≤ +3.2V;+2.2V ≤ VCC ≤ +3.6V
  • 无铅、16焊球UCSP (2mm x 2mm)和16引脚TQFN (4mm x 4mm)封装
更多细节
show more Icon

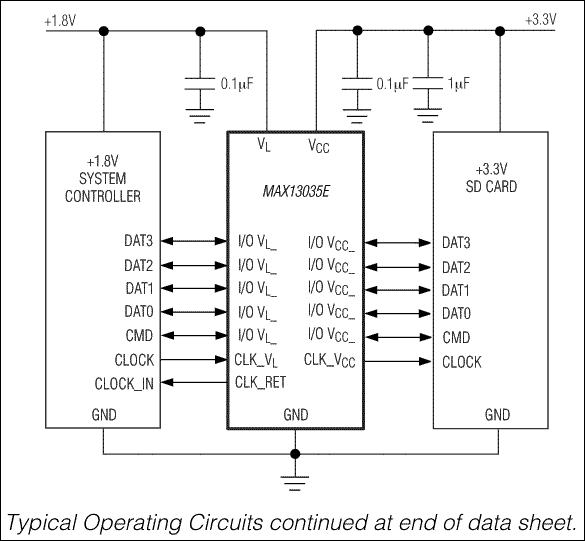

MAX13030E–MAX13035E是6通道、双向电平转换器,能够为多电压系统中的100Mbps数据传输提供电平转换功能。MAX13030E–MAX13035E可理想用于6通道系统的存储卡电平转换以及通用电平转换。外接电源电压VCC和VL,分别设置器件两侧的逻辑电平。器件VL侧的逻辑信号在器件的VCC侧转换为高压逻辑信号,反之亦然。MAX13035E具有CLK_RET输出功能,可返回加载至CLK_VL输入的时钟信号。

MAX13030E–MAX13035E工作于全速率模式下,带有可源出4mA输出电流的外部驱动器。每个I/O通道可通过内部30µA电流源上拉至VCC或VL,允许MAX13030E–MAX13035E采用推挽或开漏驱动器来驱动。

MAX13030E–MAX13034E具有使能(EN)输入,该引脚为逻辑低电平时,器件进入低功耗关断模式。MAX13030E–MAX13035E具有自动关断模式,当VCC小于VL时,禁止器件。关断期间, VCC侧I/O和VL_侧I/O的状态根据适当的器件版本来选择(更多详细内容,请参考数据资料中的定购信息/选型指南部分)。

MAX13030E–MAX13035E的VCC电压范围为+2.2V至+3.6V,VL的电压范围为+1.62V至+3.2V,适用于低电压ASIC/PLD和高压系统间的数据传输。MAX13030E–MAX13035E提供16焊球UCSP (2mm x 2mm)和16引脚TQFN (4mm x 4mm)封装,工作于-40°C至+85°C扩展级温度范围。

应用

  • 存储棒卡电平转换
  • MiniSD卡电平转换
  • MMC电平转换
  • SD卡电平转换
  • TransFlash®电平转换器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX13035EEVKIT

MAX13035E评估板

zoom

MAX13035EEVKIT

MAX13035E评估板

MAX13035E评估板

特性和优点

  • 电源电压范围
    • VL:1.62V至3.2V
    • VCC:2.2V至3.6V
  • I/O VCC引脚具有±15kV ESD保护
  • SD存储卡和通用接口连接器
  • 保证100Mbps的数据速率
  • 经过完全安装与测试

产品详情

MAX13035E评估板(EV kit)演示6通道、双向逻辑电平转换器MAX13035E,用于连接安全数字(SD)存储器卡。评估板提供SD存储卡接口和通用接口连接器。MAX13035E IC保证数据传输速度可高达100Mbps。MAX13035E在VL和VCC之间转换逻辑电平。VL范围为1.62V至3.2V,具有±15kV ESD保护的VCC范围为2.2V至3.6V。

评估板还包含MAX3202E,一款双通道ESD保护阵列,用于完整的线路保护。

应用

  • 存储棒卡电平转换
  • MiniSD卡电平转换
  • MMC电平转换
  • SD卡电平转换
  • TransFlash®电平转换器
