MAX13003E

量产

超低电压电平转换器

6通道、超低电压、双向电平转换器

数据手册 (Rev. 1)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 可保证的数据速率选项
    230kbps (MAX13000E/MAX13001E/MAX13002E)
    20Mbps (MAX13003E/MAX13004E/MAX13005E)
  • 双向电平转换，无DIRECTION输入控制
  • VL电压可低至+0.9V，VCC电压可低至+1.5V
  • VCC侧I/O线具有±15kV ESD保护(HBM)
  • 低静态电流：<4µA
  • 使能/关断控制
  • 2mm x 2mm、16焊球UCSP封装以及引脚封装
  • 可连接CMOS或开漏极输出

    • MAX13000E–MAX13005E是6通道电平转换器，能够为多电压系统的数据传输提供电平转换功能。外接电源电压VCC和VL分别设置器件两侧的逻辑电平。器件VL一侧的逻辑信号在器件的VCC一侧转换为高压逻辑信号，反之亦然。

    MAX13000E–MAX13005E具有小于4µA的VCC和VL静态电源电流。MAX13000E–MAX13005E还为VCC侧的I/O提供±15kV ESD保护，可在具有外部信号走线的应用中提供更强大的保护。ESD保护采用人体模型(HBM)。MAX13000E/MAX13001E/MAX13002E能够确保实现230kbps的数据速率。MAX13003E/MAX13004E/MAX13005E则可在VCC > +1.65V的情况下，确保实现20Mbps的数据速率。

    MAX13000E/MAX13003E是双向电平转换器，允许在任意单根数据线上进行双向(VL <—> VCC)电平转换，而无需DIRECTION输入控制。MAX13001E/MAX13002E/MAX13004E/ MAX13005E为单向电平转换器，可在任意单根数据线上进行单向电平转换(VL —> VCC或VCC —> VL)。MAX13001E/MAX13002E/MAX13004E/MAX13005E单向转换器的输入可与CMOS和开漏极(OD)输出连接。若想了解更多信息，请参见完整数据资料中的定购信息、选型指南和输入驱动器要求部分。

    MAX13000E–MAX13005E的VL电压范围为+0.9V至+3.6V，VCC电压范围为+1.5V至+3.6V。MAX13000E–MAX13005E采用16焊球UCSP™和16引脚TSSOP封装，可工作在-40°C至+85°C扩展级温度范围。

    应用

    • 蜂窝电话
    • CMOS逻辑电平转换
    • 低成本串行接口
    • 低电压ASIC电平转换
    • OD至CMOS信号变换
    • 漏极开路I/O转换
    • 便携式通信设备
    • 便携式POS系统
    • 智能读卡器
    • SPI™和MICROWIRE™电平转换
    • 电信设备
    MAX13003E
    超低电压电平转换器

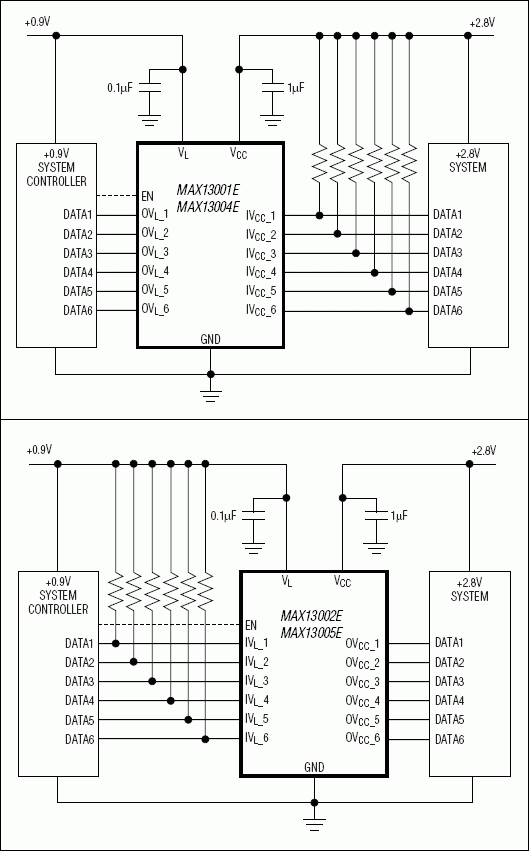

    MAX13000E、MAX13001E、MAX13002E、MAX13003E、MAX13004E、MAX13005E：典型工作电路
