LTC7106

推荐新设计使用

具 PMBus 接口的 7 位电流 DAC

数据手册 (Rev. A) 产品选型表
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • ±0.8% IDAC 正输出电流准确度 (在整个温度范围内)
  • ±1.5% IDAC 负输出电流准确度 (在整个温度范围内)
  • 符合 PMBus/I2C 标准的串行接口
  • 输入电压范围：2.5V 至 5.5V
  • 当停用时在 IDAC 输出端上呈现高阻抗
  • 宽的 IDAC 工作电压范围 (0.4V 至 2.0V)
  • 7 位可编程 DAC 输出电流用于 DC/DC VOUT 控制
  • 宽范围 IDAC 输出电流：±16μA 至 ±256μA
  • 可编程转换速率：每个位 500ns 至 3ms
  • 采用 10 引脚 (3mm x 2mm) DFN 封装
LTC7106
具 PMBus 接口的 7 位电流 DAC
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 2

技术文章 1

评估设计文件 1

信息 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
数字电源系统管理器 1
LTC2975
推荐新设计使用 具准确输入电流和能量测量功能的 4 通道 PMBus 电源系统管理器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTpowerPlay®

LTpowerPlay®是一款功能强大且基于Windows的开发环境，支持凌力尔特的数字电源系统管理(PSM)产品。

打开工具

评估套件

eval board
schematic 1
schematic 2
schematic 3
DC2830A

LTC7106 和 LTM4636 演示板 | 具有 PMBus 控制的降压型 μModule 稳压器的 7 位 DAC

立即购买 更多内容

产品详情

演示电路 2830A 采用 LTM4636EY，后者是一款受 LTC7106EDDB (一款具有 PMBus 接口的精准、双向 7 位电流 DAC) 控制的 40A 高效率开关模式降压型 µModule® 稳压器。LTC7106 用于通过 PMBus 来调节 LTM4636 的输出电压。LTM4636 的输入电压范围为 4.7V 至 15V，输出电压范围为 0.6V 至 3.3V。对于某些 VIN、VOUT、频率和热状况，有必要进行降额处理。LTC7106 需要 2.5V 至 5.5V 的输入电压，而且在 DC2830A 上，它是由 DC1613A 接口转换板直接供电。LTC7106 提供三种 IDAC 输出电流范围：标称范围 (–64µA 至 63µA)、高范围 (–256µA 至 252µA) 和低范围 (–16µA 至 15.75µA)。标称范围以最高准确度进行了优化。 建议用户使用 IDAC 设置的标称范围设计电阻分压器。

如欲了解 LTC7106 的电源系统管理功能，请将 GUI 软件 LTpowerPlay® 下载到您的 PC 上，并使用 ADI 的 I2C/SMBus/PMBus 接口转换板 DC1613A 连接到电路板。LTpowerPlay 使用户能在运行当中重新配置器件、查看 IDAC 电流值和故障状态。

在处理或修改演示电路 DC2830A 之前，必须结合本演示手册阅读 LTM4636 和 LTC7106 数据手册。

eval board

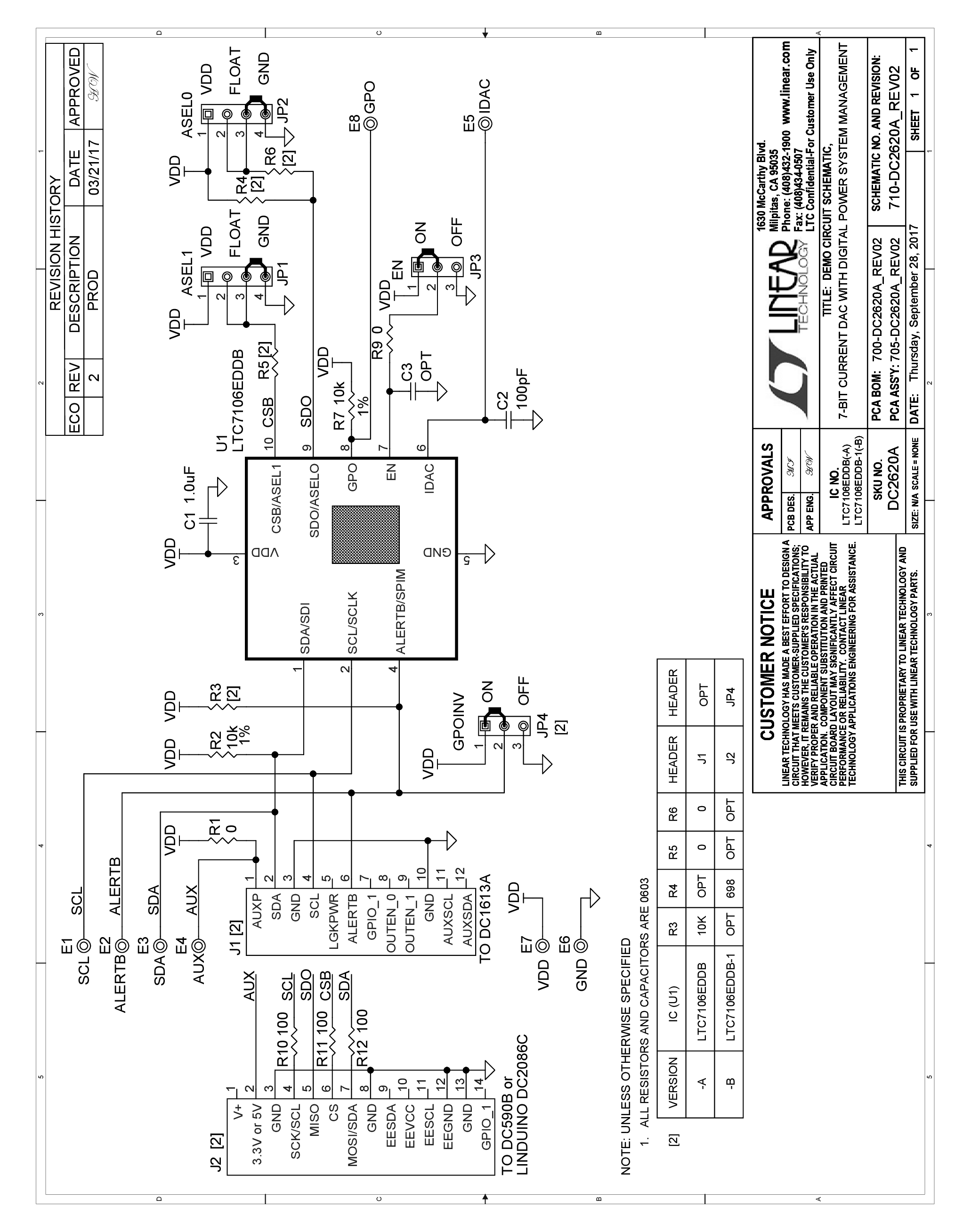

schematic 4
DC2620A

LTC7106：带数字PMBus接口的7位电流DAC

立即购买 更多内容

产品详情

演示电路2620A-A使用带有PMBus接口的精密双向7位电流DAC LTC7106，可用于调节任何传统型VFB基准电压源稳压器的输出电压。LTC7106可与绝大部分电源管理控制器、稳压器或模块配合使用，对输出电压实施数字控制。

DC2620A-A要求使用2.5V至5.5V输入电压范围，可由外部电源或由DC1613A加密狗直接供电。LTC7106提供三种范围的IDAC输出电流：标称范围（–64µA至63µA）、高范围（–256µA至252µA）和低范围（–16µA至15.75µA）。只以最高精度对标称范围进行优化。建议用户应使用IDAC设置的标称范围设计电阻分压器。

为了浏览这些器件的电源系统管理功能，请将GUI软件LTpowerPlay下载到PC上并使用ADI的I2C/SMBus/PMBus加密狗DC1613A连接到该板。LTpowerPlay允许用户重新配置联机器件，并查看IDAC电流值和故障状态。
DC2830A
LTC7106 和 LTM4636 演示板 | 具有 PMBus 控制的降压型 μModule 稳压器的 7 位 DAC
DC2830A Evaluation Board DC2830A Evaluation Board - Top View DC2830A Evaluation Board - Bottom View
DC2620A
LTC7106：带数字PMBus接口的7位电流DAC
DC2620
