替代器件

  • LTC6409
    LTC6409

    10GHz GBW、1.1nV/√Hz 差分放大器 / ADC 驱动器

概览

优势和特点

  • 10GHz 增益-带宽乘积
  • 85dB SFDR (在 100MHz,2VP-P)
  • 1.1nV/√Hz输入噪声密度
  • 通道隔离度:95dB (在 100MHz)
  • 输入范围包括地电位
  • 利用外部电阻器设置增益 (最小值为 1V/V)
  • 3300V/μs 差分转换速率
  • 52mA 电源电流 (每个放大器)
  • 2.7V 至 5.25V 电源电压范围
  • 全差分输入和输出
  • 可调输出共模电压
  • 低功率停机模式
  • 小外形 20 引脚 4mm x 3mm x 0.75mm LQFN 封装

产品详情

LTC®6419 是一款双通道、非常高速度的低失真差分放大器。该器件的输入共模范围包括地电位,因此可对一个参考于地的单端或差分输入信号实施 DC 耦合、电平移位和转换,以对一个 ADC 进行差分驱动。

增益和反馈电阻器是外置的,因而可针对每一种应用实现精确的增益和频率响应。例如:在无过冲配置中可对放大器进行外部补偿,这在某些时域应用中是合乎需要的。

LTC6419 具有一个数值为 1 的稳定差分增益。在那些不需要增益的应用中,这能够实现低输出噪声。每个放大器吸收 52mA 的电源电流并具有一个独立的停机引脚,该停机功能引脚可将每个放大器的电流消耗减小至 100μA。

LTC6419 采用紧凑型 4mm x 3mm 20 引脚 LQFN 封装,其工作温度范围为 –40°C 至 125°C。



Applications

  • 宽带 I/Q 放大器
  • 双通道差分 ADC 驱动器
  • 高速数据采集卡
  • 自动化测试设备
  • 时域反射计
  • 通信接收机

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

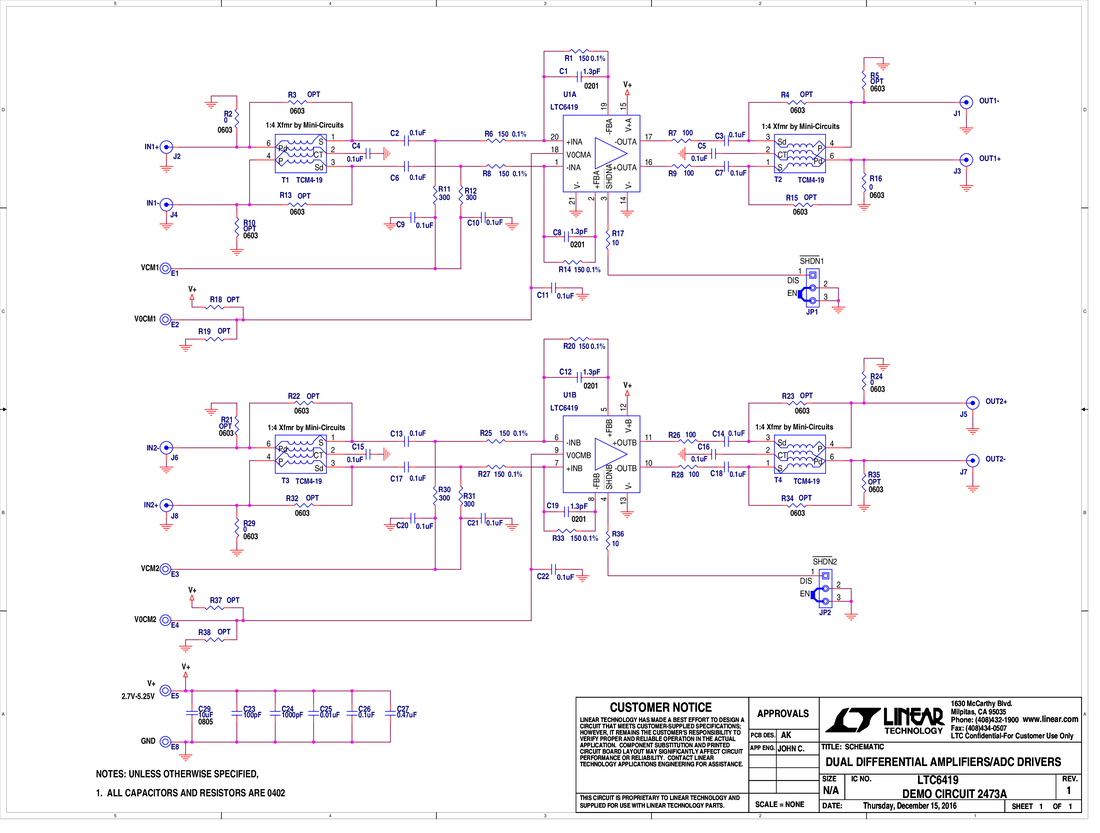

评估套件 (1)
