LTC6360

最后购买期限

具真正零输出的非常低噪声单端 SAR ADC 驱动器

数据手册 产品选型表
产品模型
12
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 采用单电源时输出可摆动至真正的零
  • 2.3nV/√Hz 噪声密度
  • 快速稳定时间：150ns、16 位、4A 阶跃
  • 110dB SNR (在 3MHz 带宽)
  • 低失真，HD2 = -103dBc 和 HD3 = -109dBc (对于 4VP-P 输出和 40kHz 频率)
  • 低失调电压：250μV (最大值)
  • 低功率停机模式：350μA (最大值)

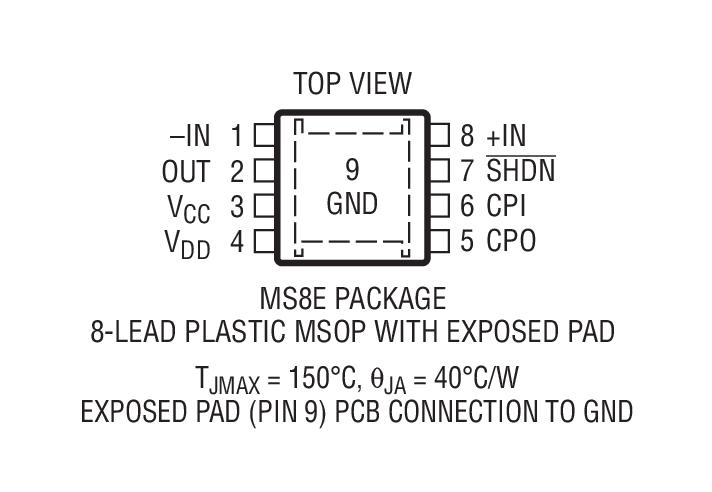

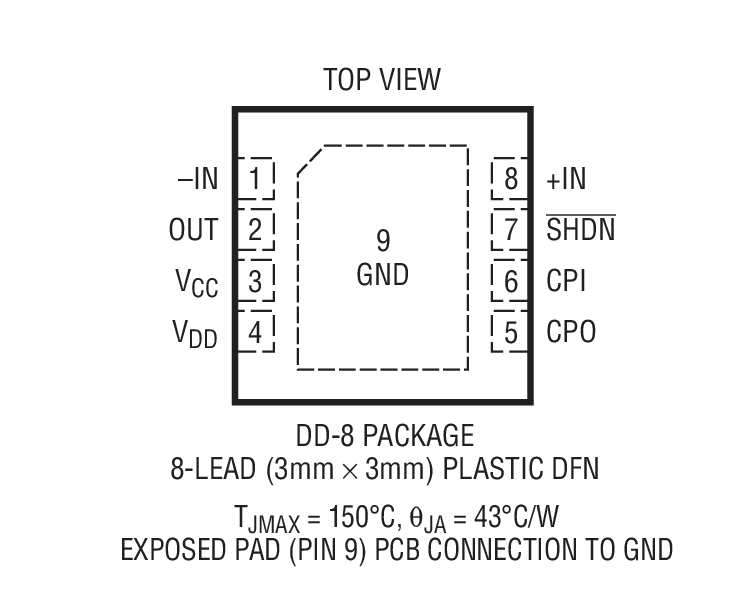

  • 3mm x 3mm 8 引脚 DFN 封装和 8 引脚 MSOP 封装
LTC6360
具真正零输出的非常低噪声单端 SAR ADC 驱动器

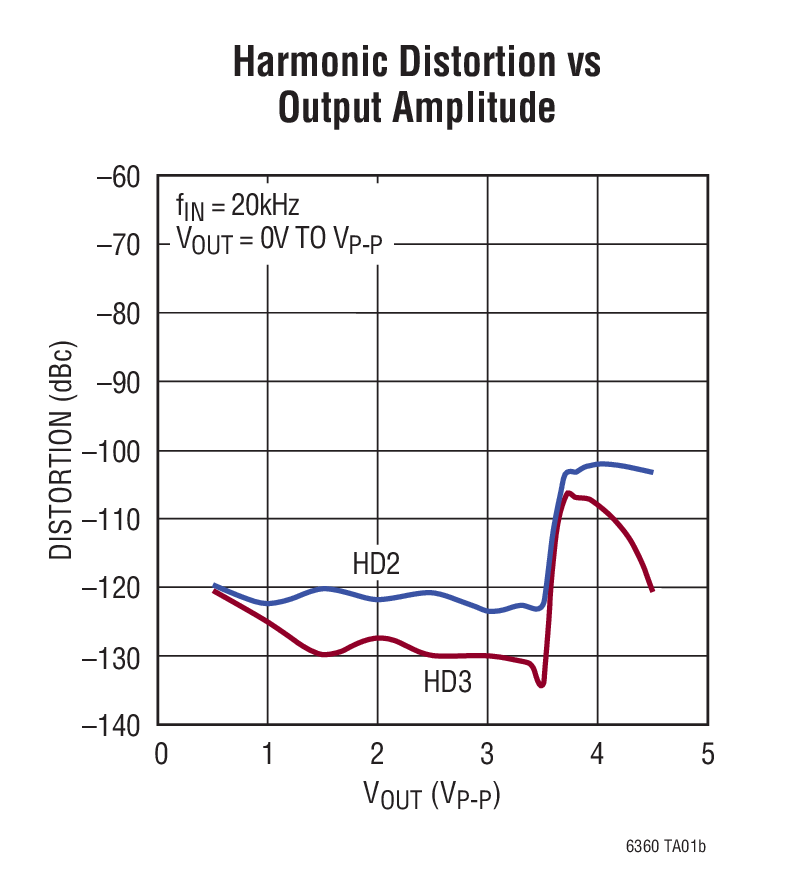

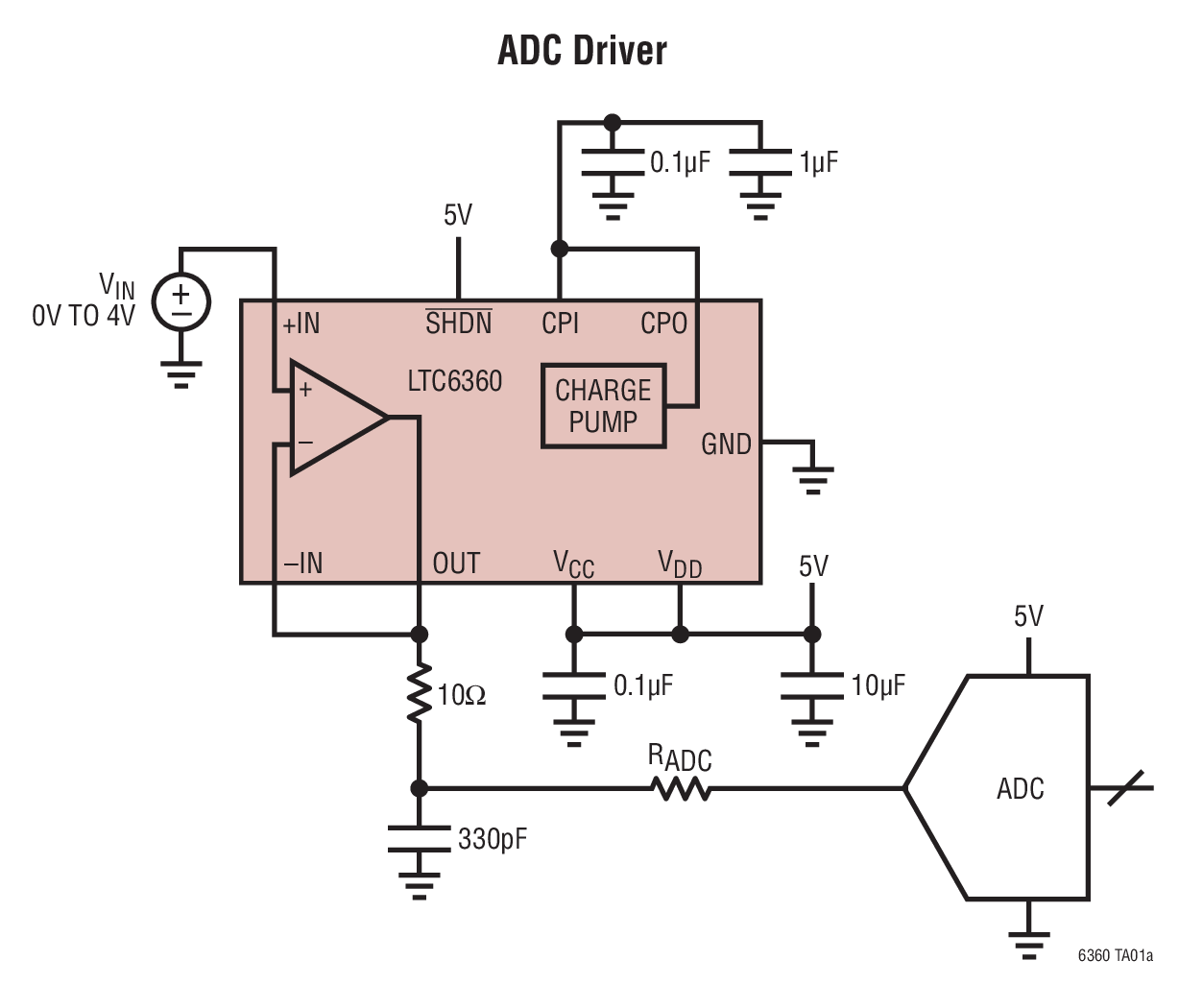

ADC Driver Harmonic Distortion vs Output Amplitude Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 2

技术文章 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
单通道模数转换器 1
LTC2369-18
量产 具 96.5dB SNR 的 18 位、1.6Msps、伪差分单极性 SAR ADC
精密电阻网络 1
LT5400
推荐新设计使用 四个匹配的电阻器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

  • LTC6360

模拟滤波器向导

使用模拟滤波器向导和实际运算放大器在几分钟内设计低通、高通或带通滤波器。设计过程中，可以观察滤波器设计的理想规格与实际电路行为特性。快速评估权衡运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的理想滤波器设计。

打开工具
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC1796A-E

LTC6360 Driving LTC2369-18 Demo Board | 18-Bit, 1.6Msps SAR ADC (Requires DC590 or DC718)

立即购买 更多内容

产品详情

DC1796A-E演示板适用于：
具有真零输出的极低噪声单端SAR ADC驱动器LTC6360
具有96.5dB SNR的18位、1.6Msps、伪差分单极性SAR ADC LTC2369-18





eval board
schematic 2
DC1796A-F

LTC6360 Driving LTC2368-18 Demo Board | 18-Bit, 1Msps SAR ADC (Requires DC590 or DC718)

立即购买 更多内容

产品详情

DC1796A-F演示板适用于：
具有真零输出的极低噪声单端SAR ADC驱动器LTC6360
具有97dB SNR的18位、1Msps、伪差分单极性SAR ADC LTC2368-18





eval board
schematic 3
DC1796A-G

LTC6360 Driving LTC2367-18 Demo Board | 18-Bit, 0.5Msps SAR ADC (Requires DC590 or DC718)

立即购买 更多内容

产品详情

DC1796A-G演示板适用于：
具有真零输出的极低噪声单端SAR ADC驱动器LTC6360
具有97dB SNR的18位、500ksps、伪差分单极性SAR ADC LTC2367-18





eval board
schematic 4
DC1796A-B

LTC6360 Driving LTC2368-16 Demo Board | 16-Bit, 1Msps SAR ADC (Requires DC590 or DC718)

立即购买 更多内容

产品详情

DC1796A-B演示板适用于：
具有真零输出的极低噪声单端SAR ADC驱动器LTC6360
具有94.7dB SNR的16位、1Msps、伪差分单极性SAR ADC LTC2368-16





eval board
schematic 5
DC1639A

LTC6360 | 具有真零输出的高速运算放大器

立即购买 更多内容

产品详情

DC1639A：具有真零输出的低噪声单端SAR ADC驱动器LTC6360演示板。

eval board
schematic 6
DC1796A-H

LTC6360 Driving LTC2364-18 Demo Board | 18-Bit, 0.25Msps SAR ADC (Requires DC590 or DC718)

立即购买 更多内容

产品详情

DC1796A-H演示板适用于：
具有真零输出的极低噪声单端SAR ADC驱动器LTC6360
具有97dB SNR的18位、250ksps、伪差分单极性SAR ADC LTC2364-18





eval board
schematic 7
DC1796A-C

LTC6360 Driving LTC2367-16 Demo Board | 16-Bit, 0.5Msps SAR ADC (Requires DC590 or DC718)

立即购买 更多内容

产品详情

DC1796A-C演示板适用于：
具有真零输出的极低噪声单端SAR ADC驱动器LTC6360
具有94.7dB SNR的16位、500ksps、伪差分单极性SAR ADC LTC2367-16





eval board
schematic 8
DC1796A-D

LTC6360 Driving LTC2364-16 Demo Board | 16-Bit, 0.25Msps SAR ADC (Requires DC590 or DC718)

立即购买 更多内容

产品详情

DC1796A-D演示板适用于：
具有真零输出的极低噪声单端SAR ADC驱动器LTC6360
具有94.7dB SNR的16位、250ksps、伪差分单极性SAR ADC LTC2364-16





eval board
schematic 9
DC1796A-A

LTC6360 Driving LTC2370-16 Demo Board | 16-bit, 2Msps SAR ADC (Requires DC590 or DC718)

立即购买 更多内容

产品详情

DC1796A-A演示板适用于：
具有94dB SNR的16位、2Msps、伪差分单极性SAR ADC LTC2370-16
具有真零输出的极低噪声单端SAR ADC驱动器LTC6360
