概览

优势和特点

  • 增益带宽乘积:4GHz
  • 低输入偏置电流:
    • 在室温条件下的典型值为 ±3fA
    • 在 125°C 时的最大值为 4pA
  • 电流噪声 (100kHz):7fA/√Hz
  • 电压噪声 (1MHz):4.0nV/√Hz
  • 极低的 CIN:0.45pF
  • 轨至轨输出
  • AV ≥ 10
  • 摆率:+1500V/μs,–1000V/μs
  • 电源范围:3.1V 至 5.25V
  • 静态电流:16.5mA
  • 工作温度范围:–40°C 至 125°C
  • 单通道器件采用 8 引脚 SO-8 封装、6 引脚 TSOT-23 封装
  • 双通道器件采用 8 引脚 MS8 封装、3mm x 3mm 10 引脚 DFN 10 封装

产品详情

LTC®6268-10 / LTC6269-10 是一款单通道 / 双通道 4GHz FFT 输入运算放大器,其具有极低的输入偏置电流和低输入电容。另外,该器件还具有低的输入参考电流噪声和电压噪声,因而使其成为高速跨阻抗放大器和高阻抗传感放大器的理想选择。其为去补偿型运放,具有数值为 10 的稳定增益。

该器件工作在 3.1V 至 5.25V 电源,每个放大器消耗 16.5mA。一种停机功能可用于在放大器处于未用状态时降低功耗。

LTC6268-10 单通道运放采用 8 引脚 SOIC 封装和 6 引脚 SOT-23 封装。SOIC 封装包括两个未连接的引脚,这两个引脚可用于形成一个输入引脚保护环以提供针对电路板漏电流的保护。LTC6269-10 双通道运放采用具裸露衬垫的 8 引脚 MSOP 封装和 3mm x 3mm 10 引脚 DFN 封装。这两款器件全面规格在 –40°C 至 85°C 和 –40°C 至 125°C 的温度范围。



应用

  • 跨阻抗放大器
  • ADC 驱动器
  • 光电倍增管后置放大器
  • 低输入偏置电流 (IBIAS) 电路

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

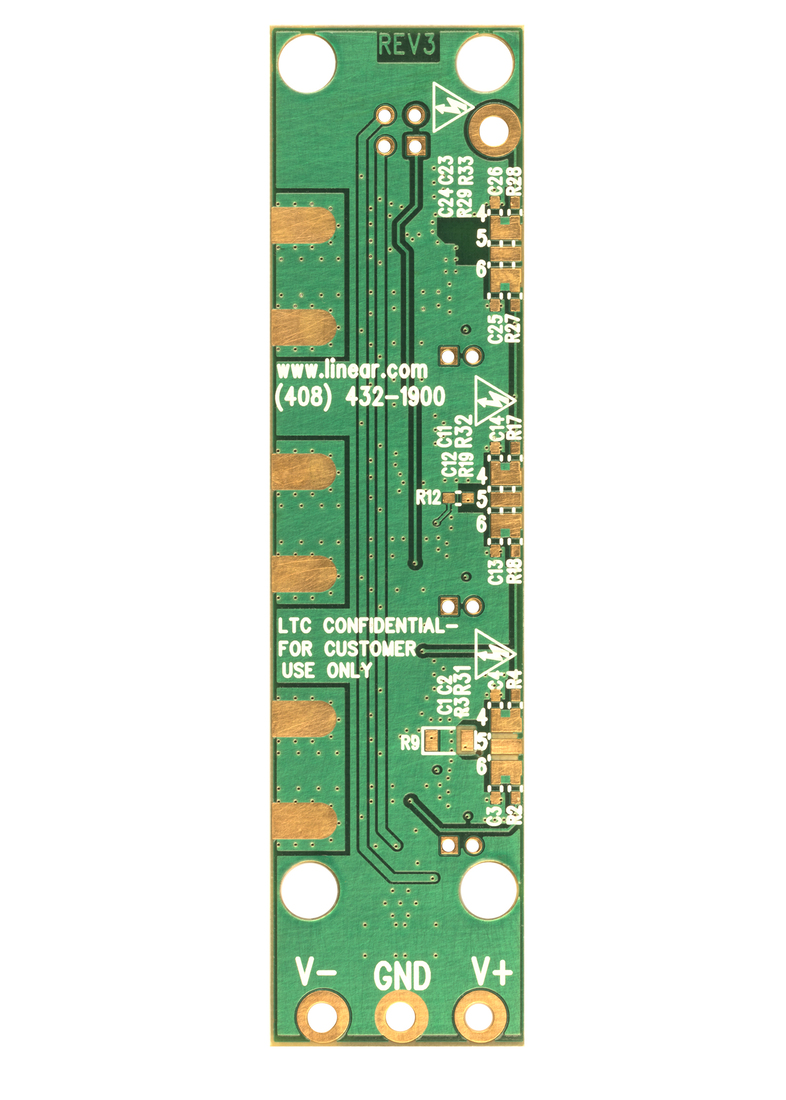

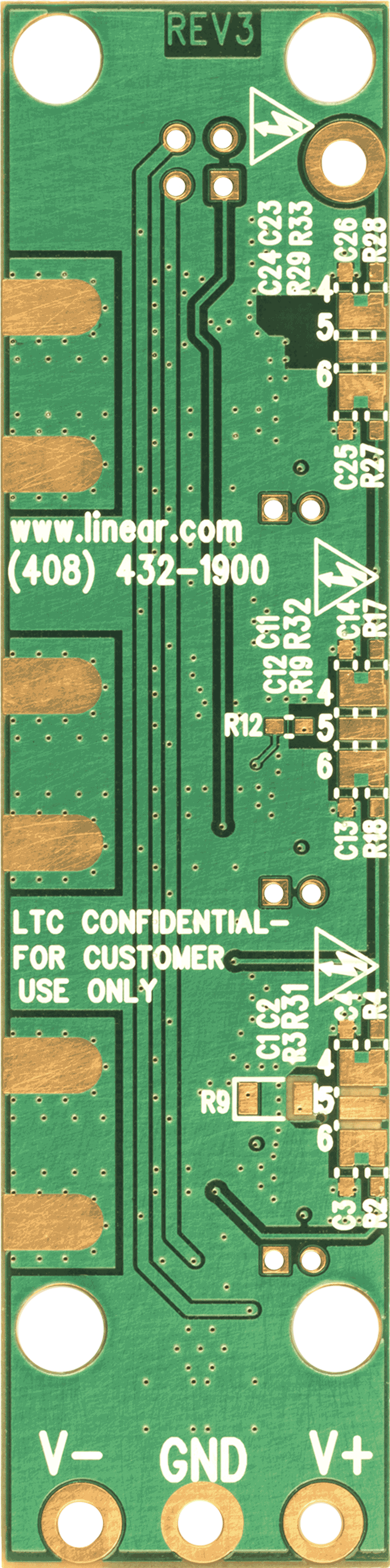

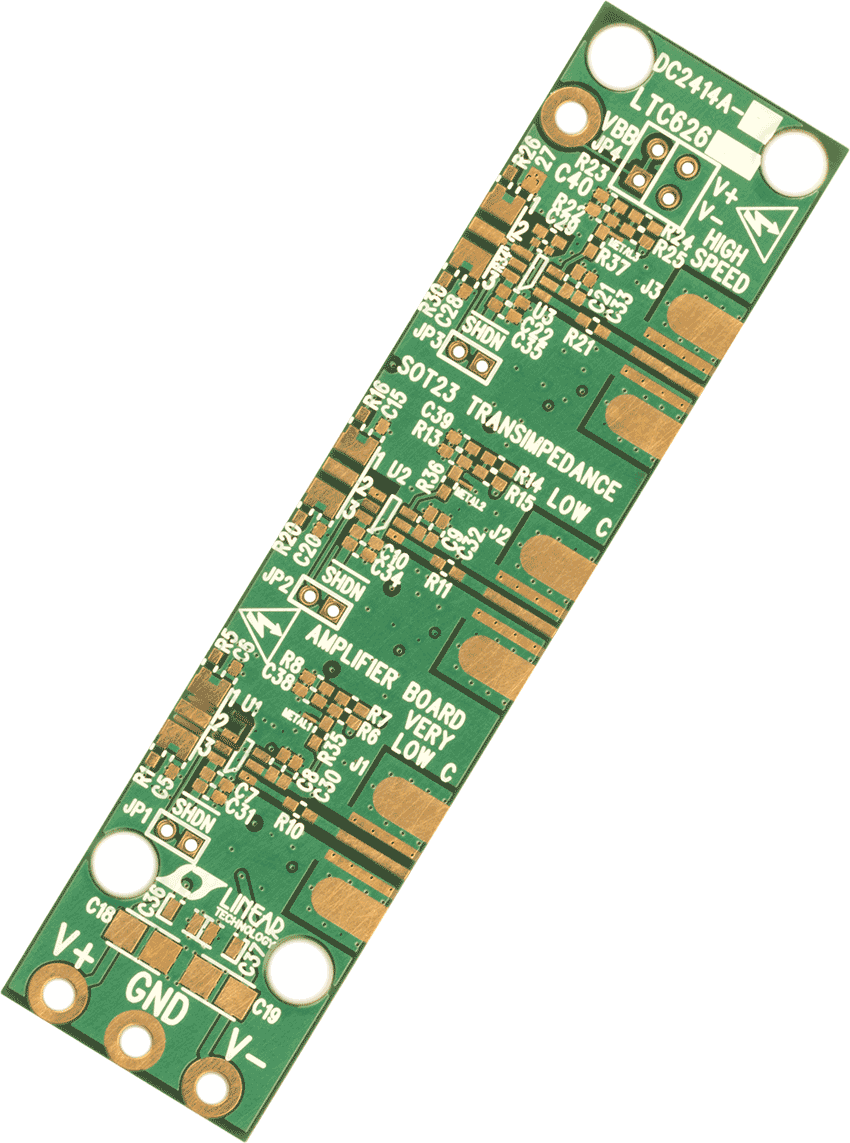

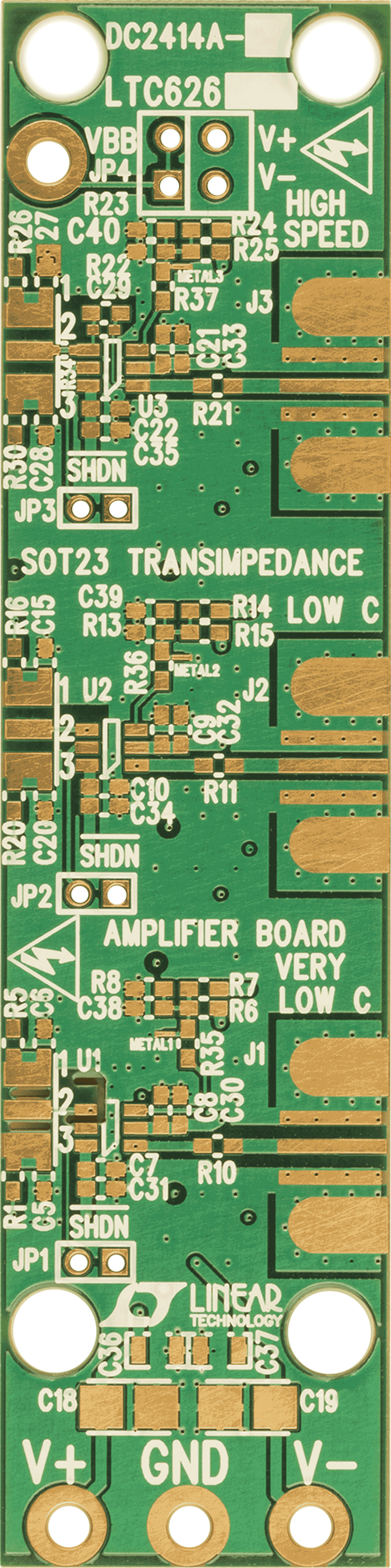

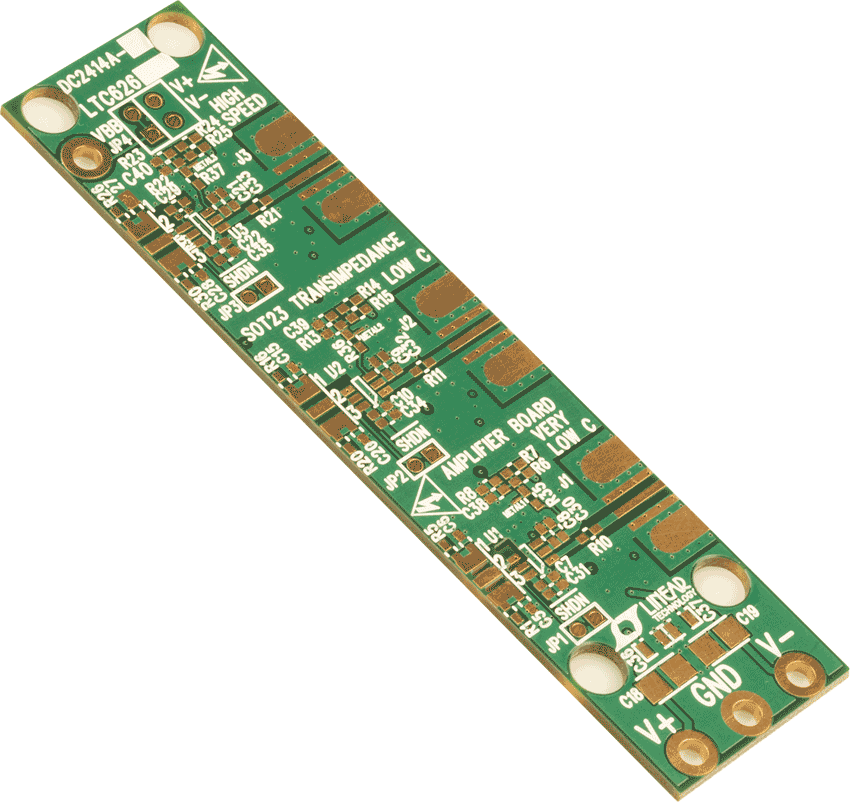

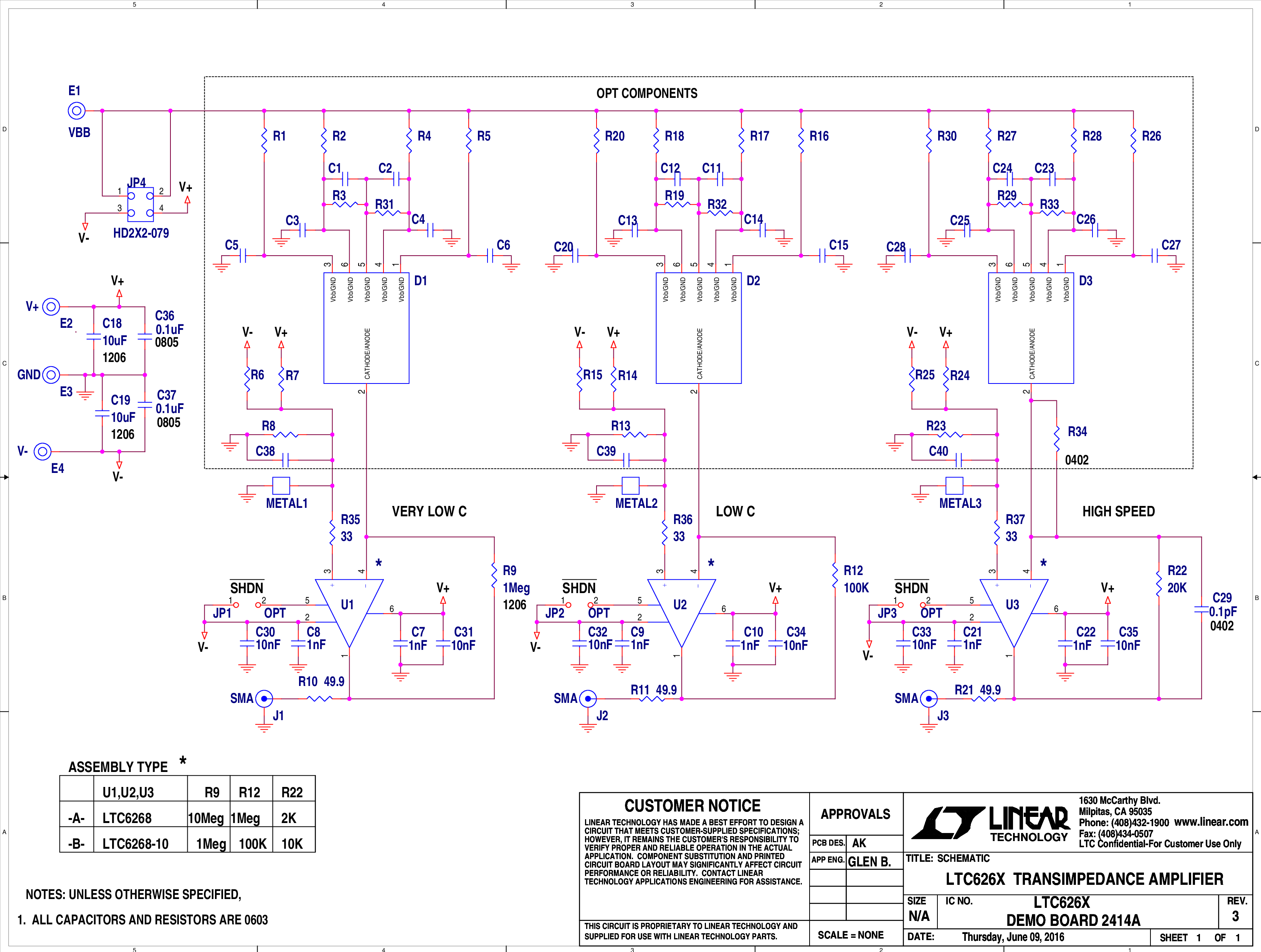

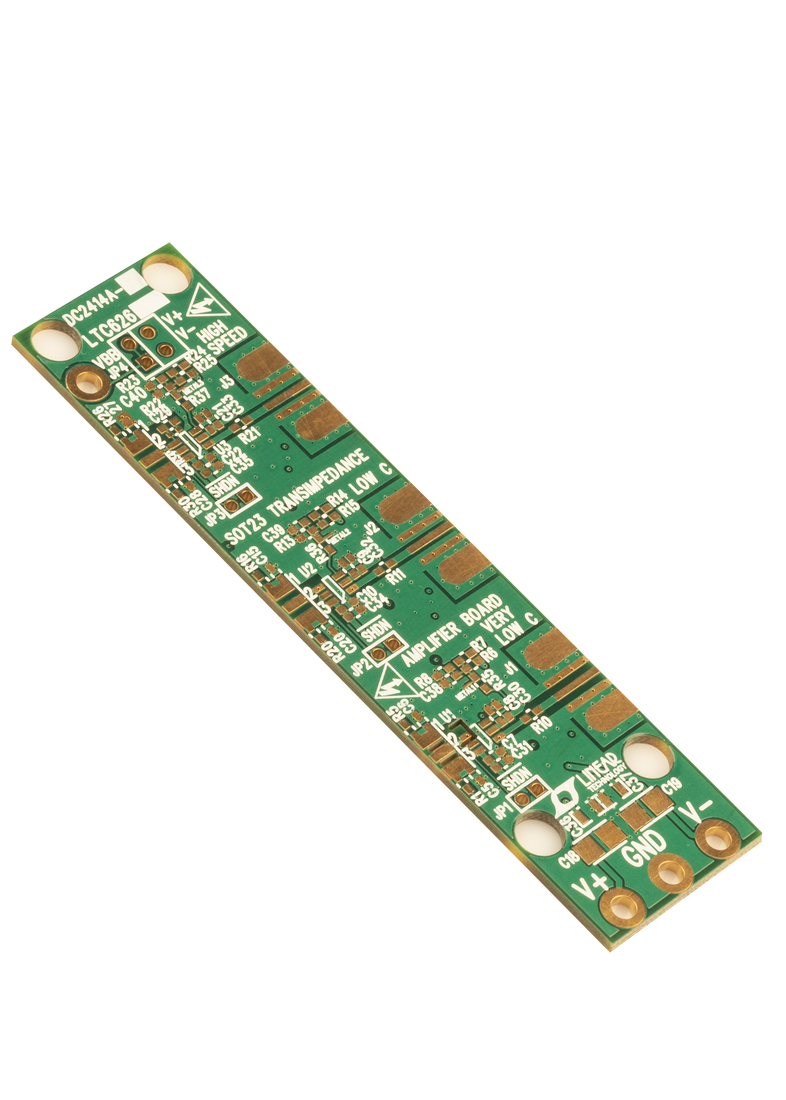

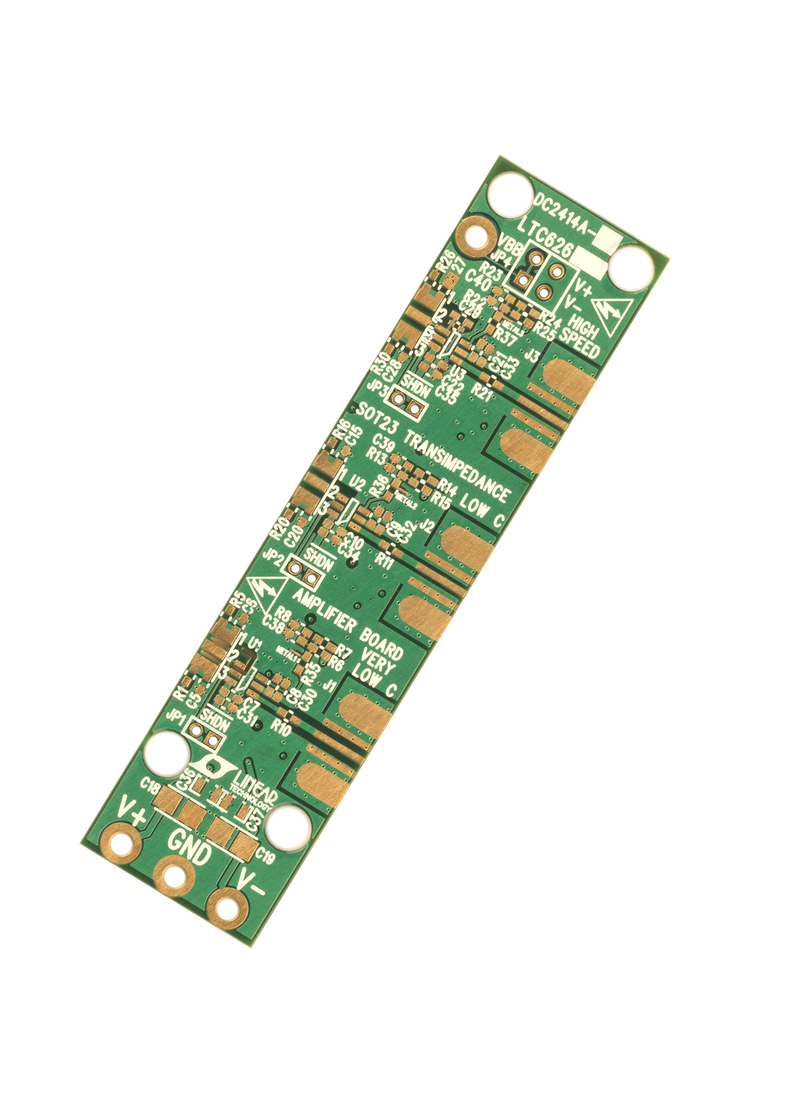

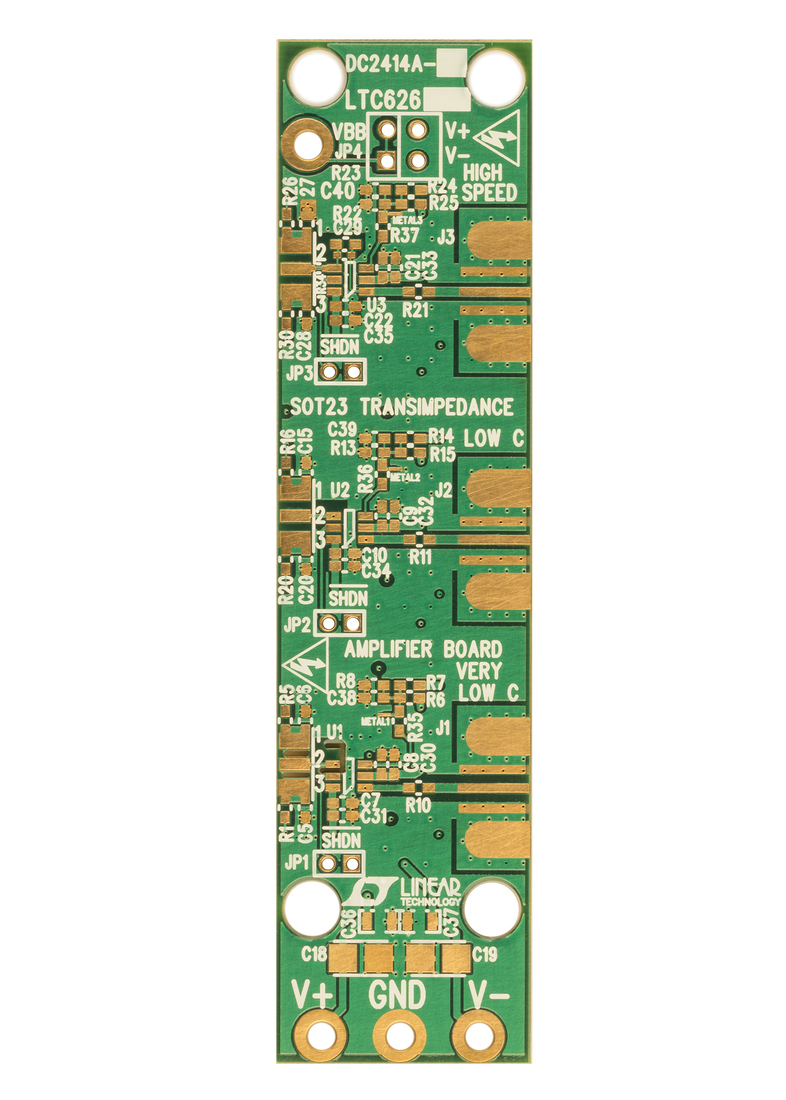

评估套件 (1)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

LTspice

LTspice中提供以下器件型号:

LTC6268
LTC6268-10
