概览

优势和特点

  • 超低电压噪声:0.88nV/√Hz
  • 高速时低失真:
    • HD2/HD3 < −100dBc(Av = +1,4VP-P,2MHz,RL = 1kΩ)
  • 高压摆率:500V/μs
  • GBW = 890MHz
  • –3dB 频率 (AV = +1):730MHz
  • 输入失调电压:不同温度下的最大值为 250μV
  • 失调漂移:0.4μV/°C
  • 输入共模范围包括负电源轨
  • 轨到轨输出摆幅
  • 电源电流:每通道 16mA(典型值)
  • 关断电源电流 = 500µA
  • 工作电源范围:2.8V 至 11.75V
  • 大输出电流:80mA(最小值)
  • 极高开环增益:5.6V/μV (135dB),RL = 1kΩ
  • 工作温度范围:–40°C 至 125°C
  • 单通道版本采用 8 引脚 SOIC、TSOT-23 和 DC-6 封装,双通道版本采用 DD10 和 MS8 封装

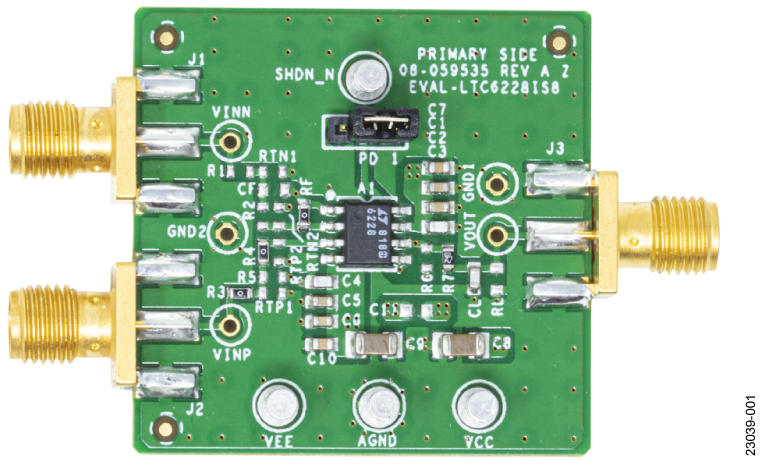

产品详情

LTC6228/LTC6229 是单通道/双通道高速、低噪声、轨到轨输出、单位增益稳定型运算放大器。这些器件的增益带宽乘积为 890MHz,压摆率为 500V/μs。这些器件的低输入参考电压噪声仅 0.88nV/√Hz,且低失真性能在 4VP-P 时优于 −100dB(即使是对于快至 2MHz 的大信号也是如此),因此适用于需要高动态范围并处理高压摆率信号的应用(例如驱动模数转换器)。其他特性包括关断以及启用/禁用内部偏置电流消除以优化噪声性能的能力。

低失调、低失调漂移、高增益和高 CMRR 使得 LTC6228 系列成为了宽动态范围应用的出色选择。

对于 2.8V 至 11.75V 电源电压,LTC6228 系列可保持出色的性能,这些器件的额定电源电压为 3V、5V 和 10V (±5V)。该运算放大器的输入范围扩展至负电源轨,输出范围包含整个电源范围,可容纳宽摆幅信号并实现单电源运行。

对于空间受限的 PCB 布局,LTC6228 采用 2mm × 2mm DFN 封装,而 LTC6229 采用 3mm × 3mm DFN 封装。这些放大器还可采用传统引脚式封装。这些放大器可以用作许多高速运算放大器的改进型替代产品,从而改善速度、噪声、失真和动态范围。

应用

  • 光学电子器件:快速互阻放大器
  • 驱动高动态范围模数转换器
  • 有源滤波器
  • 视频放大器
  • 高速差分到单端转换
  • 低电压高保真放大

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
