LTC6115

高电压、高端电流和电压检测

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.B)
Documentation 查看所有文档
Linduino LTC6115 Linduino Files Download 8.69 KB LTspice LTC6115 Demo Circuit - Current and Voltage Sensor Monitor Circuit for 16-Bit ∆Σ ADC Download 6.69 KB LTspice LTC6115/LT6654/LT1716 Demo Circuit - LED Headlamp Supply Monitor Download 5.84 KB LTspice LTC6115 - Specialty Amplifiers Download 1.31 KB
产品模型 6
特性
电流检测
  • 宽范围：5V 至 100V
  • 低失调电压：±500µV (最大值)
  • 响应时间 1µs
  • 带 2 个电阻的可配置增益
  • 低输入偏置电流：170nA (最大值)
  • PSRR：118dB (最小值)
  • 低电源电流：250 µA
电压检测
  • 电压检测范围：0V 至 100V
  • 精密 1MΩ 电阻分压器
  • 低总增益误差：±0.15% (最大值)
  • 电源电压范围：2.7V 至 5.5V
  • 低电源电流：57 µA
  • 工作温度范围：–40°C 至 125°C
更多细节
show more Icon

LTC6115 是高电压、高端电流检测放大器与电压检测放大器的多功能组合。其卓越的器件特性提供了设计灵活性：用于电流检测的 ±500µV 最大失调电压和 ±0.15% 的最大电压检测总增益误差。

LTC6115 的电流检测部分通过检测一个外部检测电阻两端的电压来监视电流。将检测到的电压转换为一个输出电流，然后可通过外部电阻 ROUT 将该输出电流转换为电压。因其具有快速响应特性，故而成为负载电流警告和关断保护控制的理想选择。

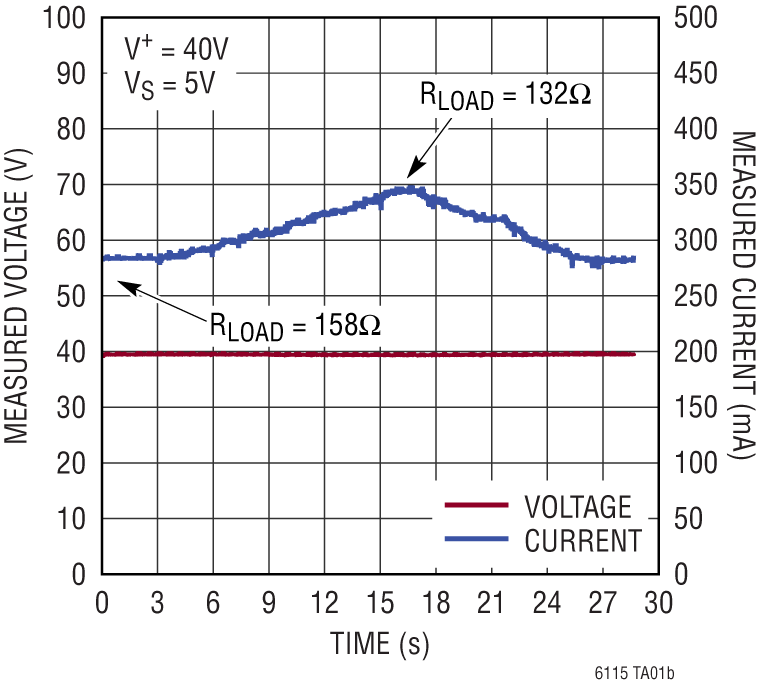

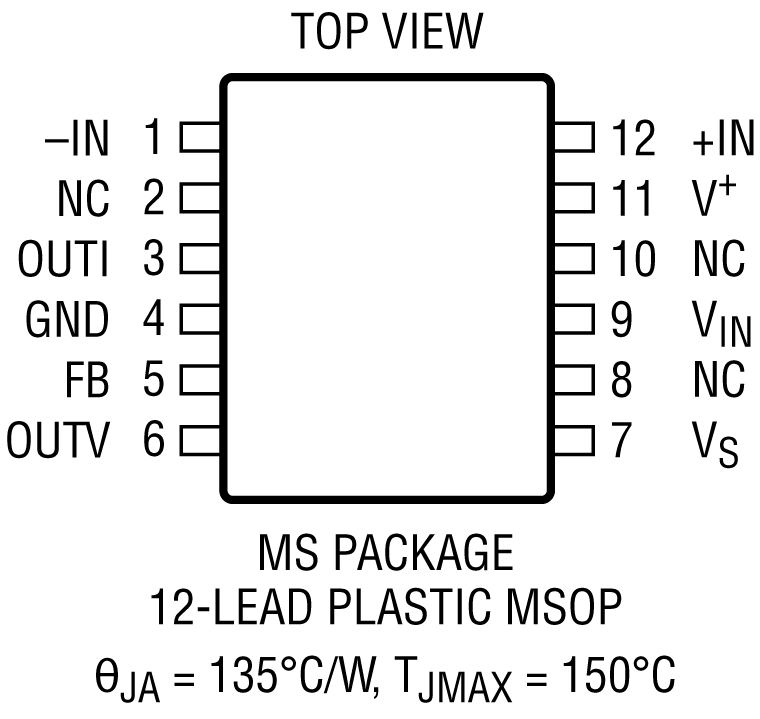

LTC6115 还包括一个内部 1MΩ 电阻分压器和一个用于实现准确电压监视的精准电压放大器。电阻衰减为 40，可在 VIN 引脚上检测高达 100V 电压，从而适合在电信、工业和汽车应用中提供精准的高电压监视。可通过外部增益电阻配置全标度输出电压，以较大限度利用放大器的轨至轨输出。LTC6115 采用 12 引脚 MSOP 封装。

应用
  • 电流分流器测量
  • 电池监控
  • 电源管理
  • 汽车检测和控制
  • 工业监测
Show More Arrow image
file 查看数据手册 (Rev.B)
Documentation 查看所有文档
Linduino LTC6115 Linduino Files Download 8.69 KB LTspice LTC6115 Demo Circuit - Current and Voltage Sensor Monitor Circuit for 16-Bit ∆Σ ADC Download 6.69 KB LTspice LTC6115/LT6654/LT1716 Demo Circuit - LED Headlamp Supply Monitor Download 5.84 KB LTspice LTC6115 - Specialty Amplifiers Download 1.31 KB
产品模型 6
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC6115

文档

3
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 数据手册
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 10/30/2018
英文

LTC6115: High Voltage High Side Current and Voltage Sense Data Sheet (Rev.B)

打开PDF文件

redirect
1.03 M
download

下载 PDF

PDF Vector

PDF

更新 10/30/2018
日文

LTC6115: 高電圧、ハイサイド電流および電圧検出 データシート

打开PDF文件

redirect
1.03 M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 04/11/2019
英文
DC2839A Demo Manual redirect icon

451.08 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC6115HMS#PBF 12-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6115HMS#TRPBF 12-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6115HMS#WPBF 12-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6115HMS#WTRPBF 12-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6115IMS#PBF 12-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC6115IMS#TRPBF 12-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LTC6115HMS#PBF

量产

LTC6115HMS#TRPBF

量产

LTC6115IMS#PBF

量产

LTC6115IMS#TRPBF

量产

pdf

PCN24_0003_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

2月 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC6115HMS#PBF

量产

LTC6115HMS#TRPBF

量产

LTC6115HMS#WPBF

量产

LTC6115HMS#WTRPBF

量产

LTC6115IMS#PBF

量产

LTC6115IMS#TRPBF

量产

pdf

PCN20_0129_Form

external-icon

xls

Material_Report

Download

10月 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LTC6115HMS#WPBF

量产

LTC6115HMS#WTRPBF

量产

pdf

PCN22_0244_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

4月 18, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LTC6115HMS#WPBF

量产

LTC6115HMS#WTRPBF

量产

pdf

PCN22_0050_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LTC6115HMS#PBF

量产

LTC6115HMS#TRPBF

量产

LTC6115IMS#PBF

量产

LTC6115IMS#TRPBF

量产

pdf

PCN24_0003_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
2月 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC6115HMS#PBF

量产

LTC6115HMS#TRPBF

量产

LTC6115HMS#WPBF

量产

LTC6115HMS#WTRPBF

量产

LTC6115IMS#PBF

量产

LTC6115IMS#TRPBF

量产

pdf

PCN20_0129_Form

external-icon

xls

Material_Report

Download
10月 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LTC6115HMS#WPBF

量产

LTC6115HMS#WTRPBF

量产

pdf

PCN22_0244_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
4月 18, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LTC6115HMS#WPBF

量产

LTC6115HMS#WTRPBF

量产

pdf

PCN22_0050_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

软件和型号相关生态系统

评估套件 1

reference details image

DC2839A

LTC6115 高电压高端电流和电压检测

zoom

DC2839A

LTC6115 高电压高端电流和电压检测

download icon

下载

 print icon

打印
DC2839A
LTC6115 高电压高端电流和电压检测
立即购买 更多内容

产品详情

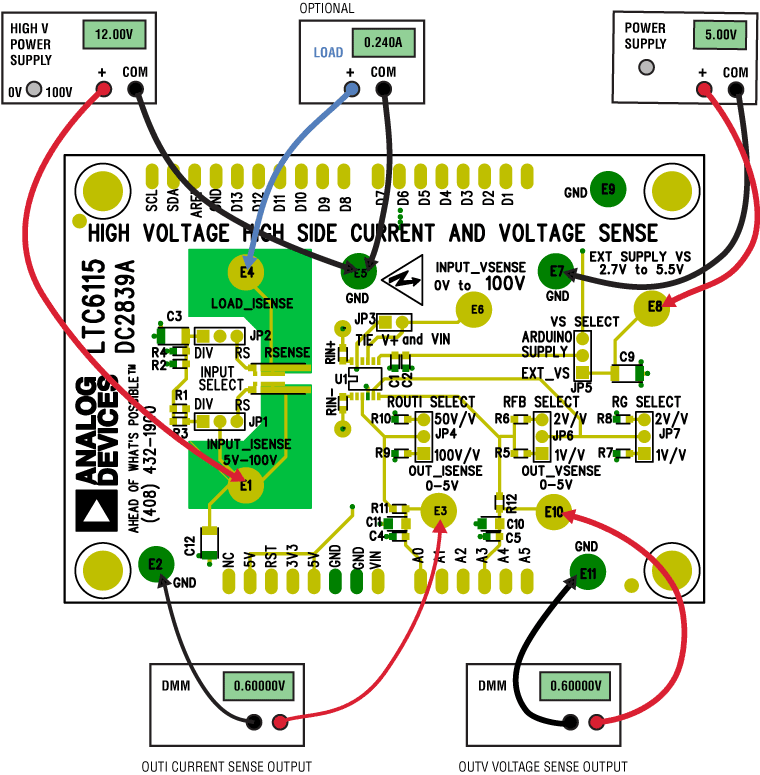

演示电路 2839A 是采用 LTC6115 的高电压、高端电流检测电路。该电路可测量高达 100V 和 2A 的输入。此演示板可以作为扩展板连接到 Linduino®，并附有 Linduino 草图。电流检测通道的增益可通过跳线设定为 5V/A (100V/V) 或 2.5V/A (50V/V)，而电压检测通道的增益可利用跳线进行选择，以实现单位增益或 2V/V。

DC2839A 包含一个 4 端子 50mΩ 检测电阻器，其尺寸适用于较大且额定功率较高的器件。如果不能提供高电流，则可使用跳线选择一个 1:1000 电阻分压器，以提供仿真的 mV 级输入差动电压。

可对电压检测和电流检测进行配置，以测量同一个输入或各个单独的输入。

需要使用一个 5V 至 100V 的外部电源作为输入和电流检测电源。当 DC2839A 用作 Linduino 扩展板时，电压检测电源可以是一个 2.7V 至 5.5V 外部电源，也可以从 Linduino (DC2026C) 板获取。一个能够在 100V 电压下吸收高达 2A 电流的可选电子负载也可用作电流检测的输入。提供了用于输入和输出的转台，以及至 Linduino 之板载 ADC 输入的 Linduino 扩展板连接器。

资料

pdf icon

ZIP

DC2839A Design Files Download

1.22 M

pdf icon

PDF

DC2839A Schematic Download

282.28 K

pdf icon

PDF

DC2839A Demo Manual Download

451.08 K

更多 Arrow image

评估套件1

evaluation kit item images

DC2839A

LTC6115 高电压高端电流和电压检测

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LTC6115 Demo Circuit - Current and Voltage Sensor Monitor Circuit for 16-Bit ∆Σ ADC Download

6.69 K

spice tool Lt Spice

LTC6115/LT6654/LT1716 Demo Circuit - LED Headlamp Supply Monitor Download

5.84 K

spice tool Lt Spice

LTC6115 - Specialty Amplifiers Download

1.31 K
