LTC5533

量产

300MHz 至 11GHz 精准型双通道 RF 功率检波器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 两个独立的温度补偿型肖特基二极管 RF 峰值检波器
  • 45dB 通道至通道隔离度 (在 2GHz)
  • 宽输入频率范围：300MHz 至 11GHz *
  • 宽输入功率范围：–32dBm 至 12dBm
  • 具有 2x 增益的缓冲检波器输出
  • 可调的 VOUT 启动电压
  • 宽 VCC 范围：2.7V 至 6V
  • 低工作电流：每通道 <500µA
  • 低停机电流：每通道 <2µA
  • 4mm x 3mm DFN 封装

LTC®5533 是一款双通道 RF 功率检波器，适用于工作频率范围为 300MHz 至 11GHz 的 RF 应用。两个独立的温度补偿型肖特基二极管峰值检波器和缓冲放大器集成在一个小型 4mm x 3mm DFN 封装中。

采用片内肖特基二极管对 RF 输入电压进行峰值检波。检波电压被缓冲并提供给 VOUT 引脚。一种节能停机模式可将电流减小至每通道 2µA 以下。初始输出启动电压可采用 VOS 引脚进行精准的调节。

LTC5533 在 –32dBm 至 12dBm 的输入功率电平范围内工作。

* 降低性能可实现更高频率的操作。 请咨询工厂了解更多信息。


Applications

  • PA 正向和反向功率监视器
  • 双通道 PA 发送功率控制
  • 802.11a, b, g、802.15、WiMAX
  • PA 线性化
  • 固定无线接入
  • RF 功率警报
  • 包络检波器
LTC5533
300MHz 至 11GHz 精准型双通道 RF 功率检波器

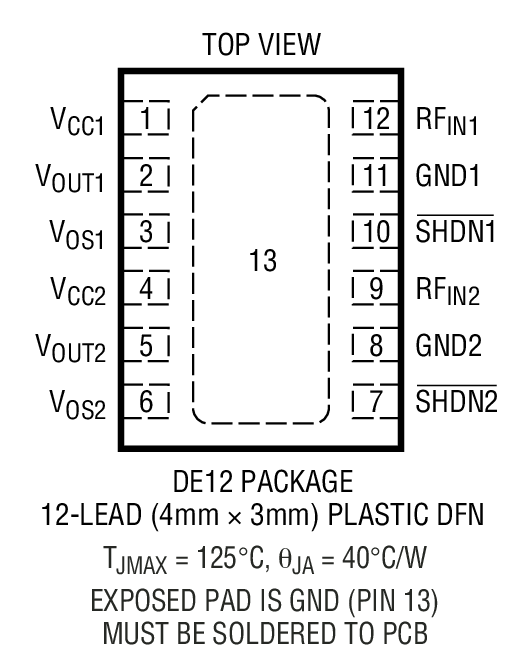

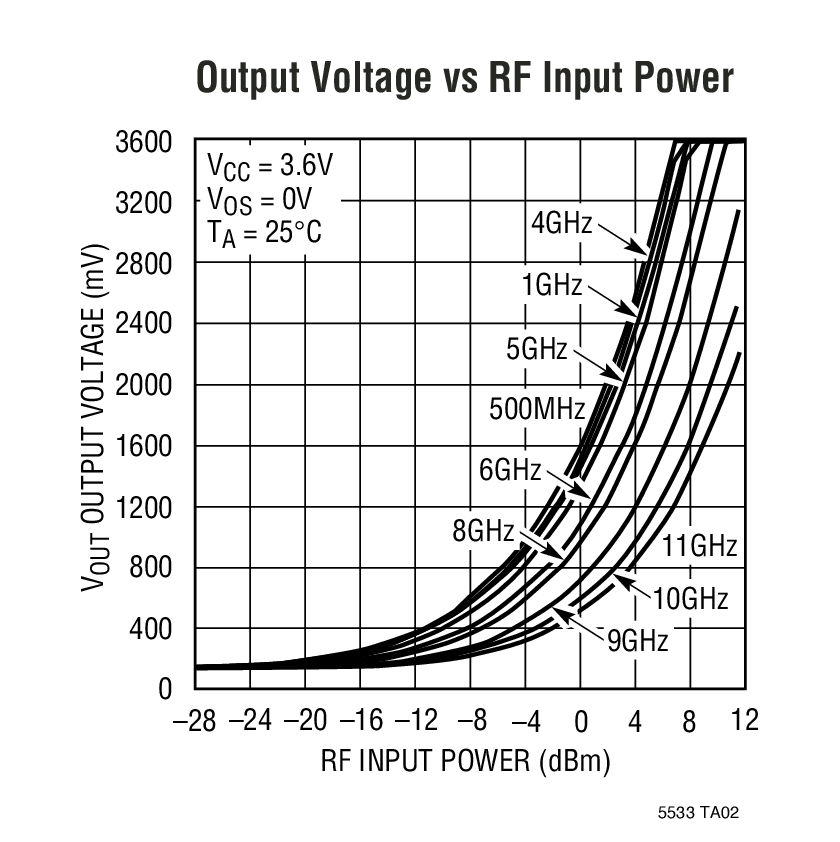

300MHz to 11GHz RF Power Detectors Output Voltage vs RF Input Power Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
RF功率检波器 2
LTC5564
量产 具比较器的 UltraFast™ 7ns 响应时间 15GHz RF 功率检波器
LTC5583
量产 匹配的双通道、6GHz RMS 功率检波器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
DC821A

LTC5533EDE | 双通道RF功率检波器，300MHz至11GHz

立即购买 更多内容

产品详情

DC821A：LTC5533 300MHz至11GHz精密双通道RF功率检波器演示板。
DC821A
LTC5533EDE | 双通道RF功率检波器，300MHz至11GHz

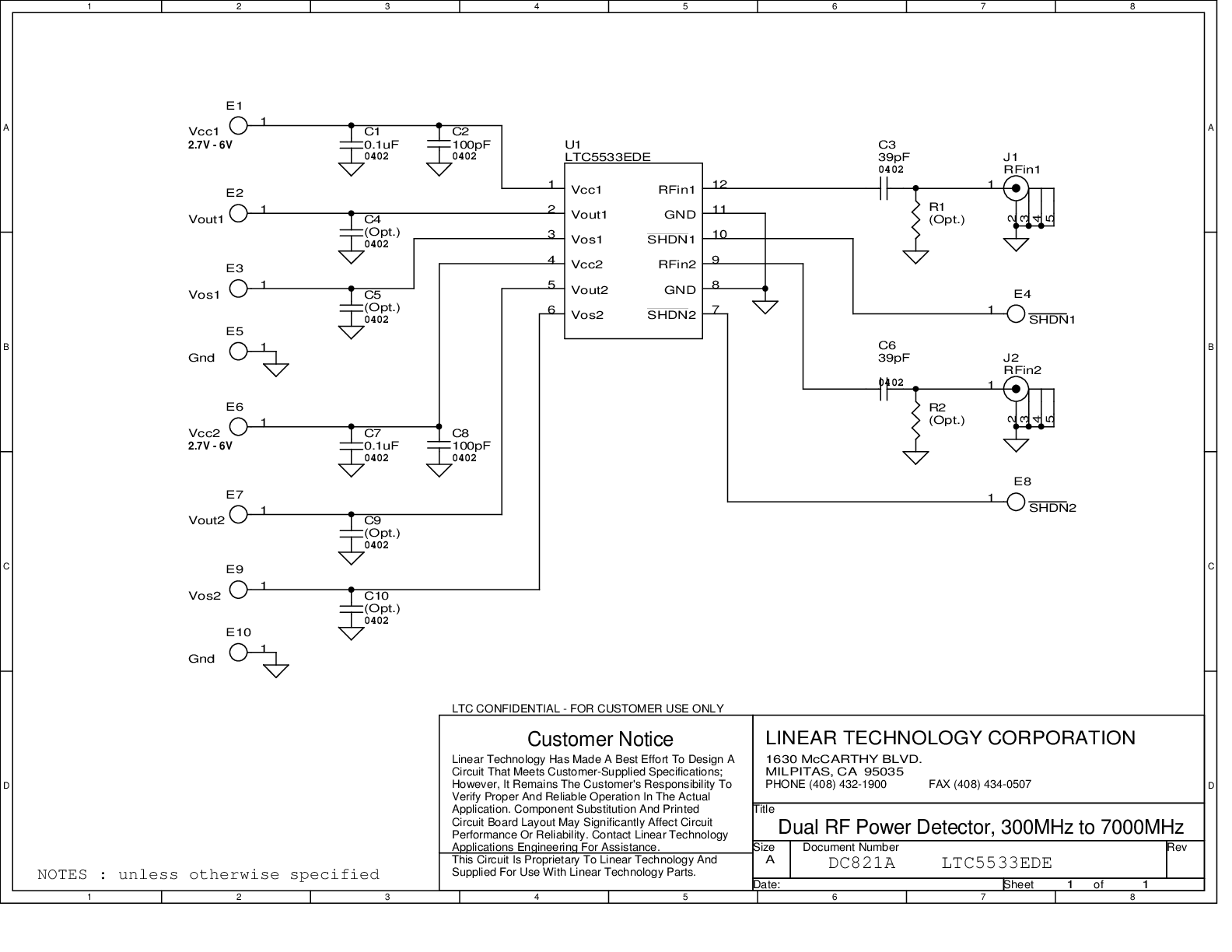

DC821A - Schematic
