概览

优势和特点

  • 用于双 SIM 卡或智能卡的电源管理和信号电平变换器
  • 用于双卡的独立 1.8V/3V VCC 控制
  • 自动电平变换
  • 可兼容 ISO7816、ETSI 和 EMV 标准
  • 动态上拉可提供快速信号上升时间
  • 内置故障保护电路

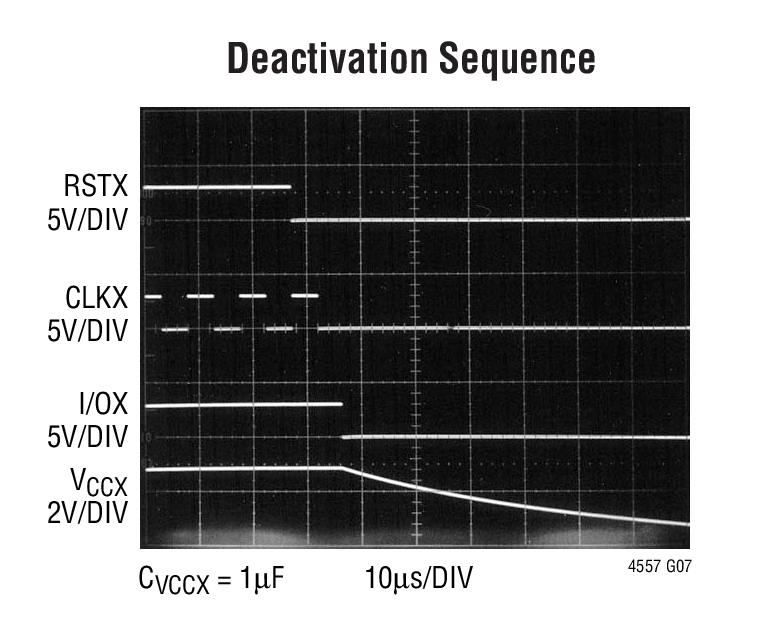

  • 自动激活 / 解除激活排序电路
  • 低的工作 / 停机电流
  • 在 SIM 卡触针上提供了 >10kV ESD 防护
  • 可兼容 EMV 故障容限要求

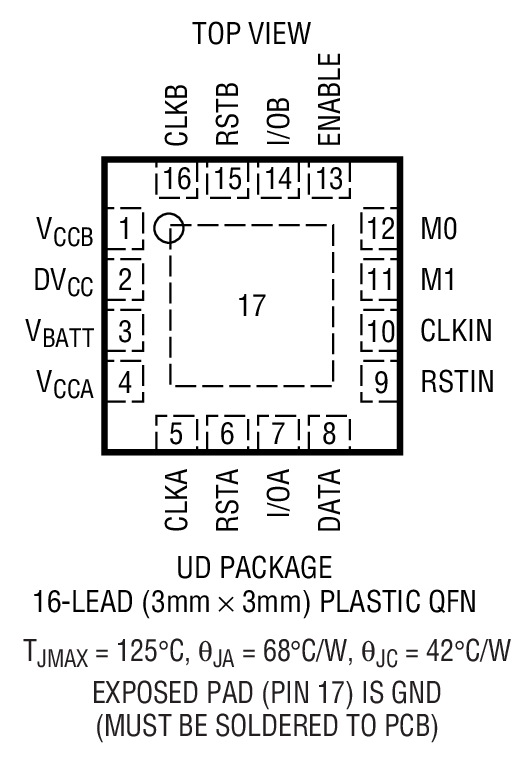

  • 采用 16 引脚 (3mm x 3mm) QFN 封装

产品详情

LTC®4557 提供了 2.5G 和 3G 蜂窝电话与 1.8V 或 3V 用户识别模块 (SIM) 相连接所需的电源转换和信号电平变换。该器件符合 1.8V 和 3V SIM 卡的所有要求。LTC4557 包含 LDO 稳压器,用于从一个 2.7V 至 5.5V 输入给 1.8V 或 3V SIM 卡供电。输出电压可采用两个电压选择引脚来设定,并能够提供高达 50mA 的负载电流。

内部电平变换器允许控制器在电源电压低至 1.2V 的条件下运作,以与 1.8V 或 3V 智能卡相连接。由于具有 < 100μA 的低工作电流和 < 1μA 的低停机电流,因而最大限度延长了电池的使用寿命。通过采用外形扁平的 3mm x 3mm x 0.75mm 无引线 QFN 封装,尽可能地缩减了电路板面积。

应用
  • GSM 和 3G 蜂窝电话
  • 无线 P.O.S 终端
  • 多 SAM 卡接口

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
