概览

优势和特点

  • 专为低至 0.9V 的低电压系统而优化
  • 具阻塞总线恢复功能的双向缓冲器
  • -200mV 偏移输入-输出/+300mV 偏移输出-输入
  • 30ms 阻塞总线超时
  • 与标准以外的 VOL I2CTM 设备兼容
  • 在背板上进行带电电路板插拔操作期间可防止 SDA 和 SCL 受损
  • ±6kV 的人体模型 (HBM) ESD 防护坚固性
  • 实现了输入 SDA 和 SCL 线与输出的隔离
  • 与 I2C、I2C 快速模式和 SMBus 相兼容
  • READY 漏极开路输出
  • 在 SDAOUT 和 SCLOUT 线上进行了 1V 预充电

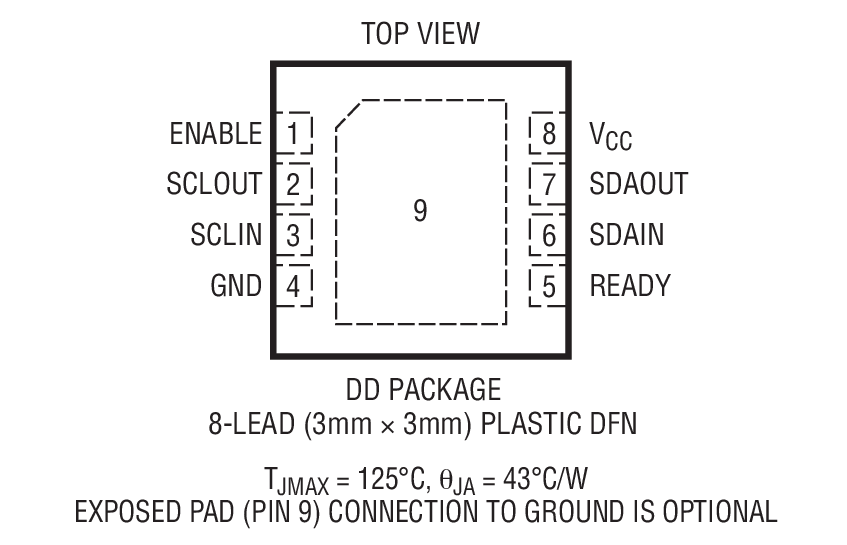

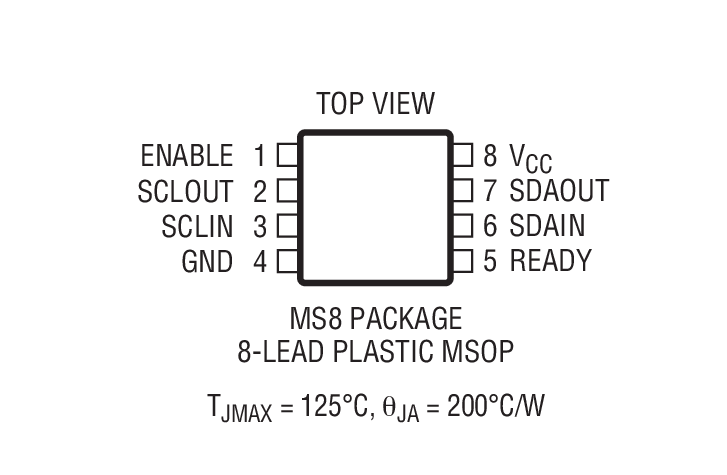

  • 小外形 8 引脚 (3mm x 3mm x 0.75mm) DFN 和 8 引脚 MSOP 封装



产品详情

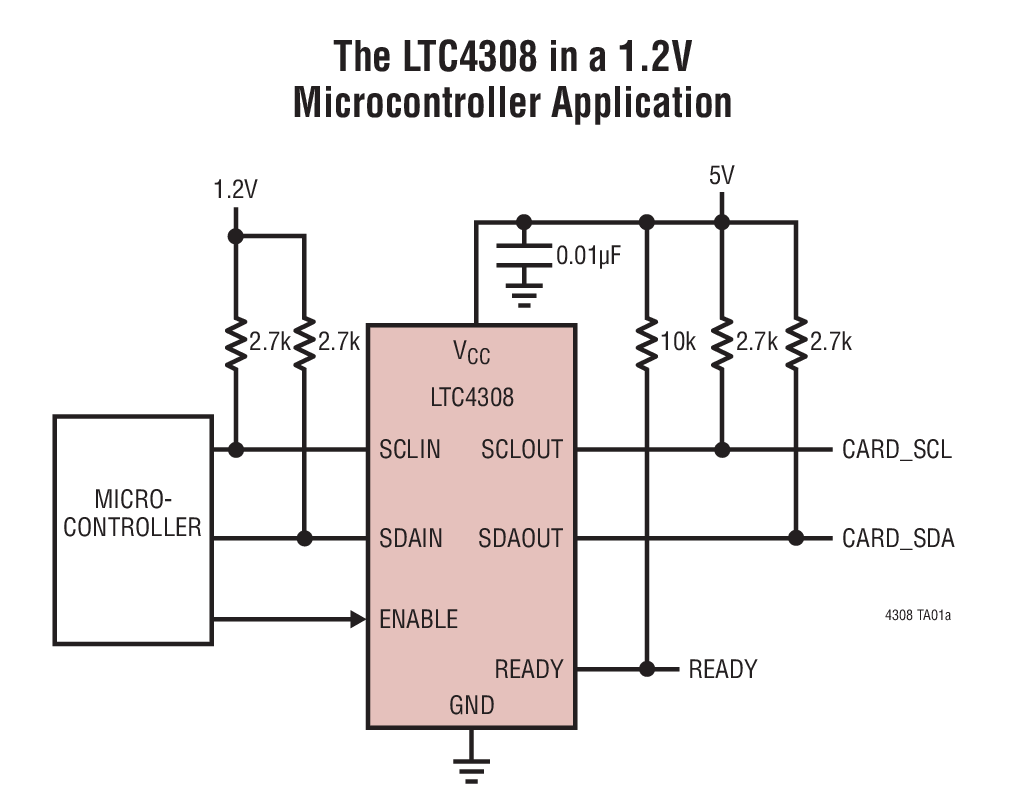

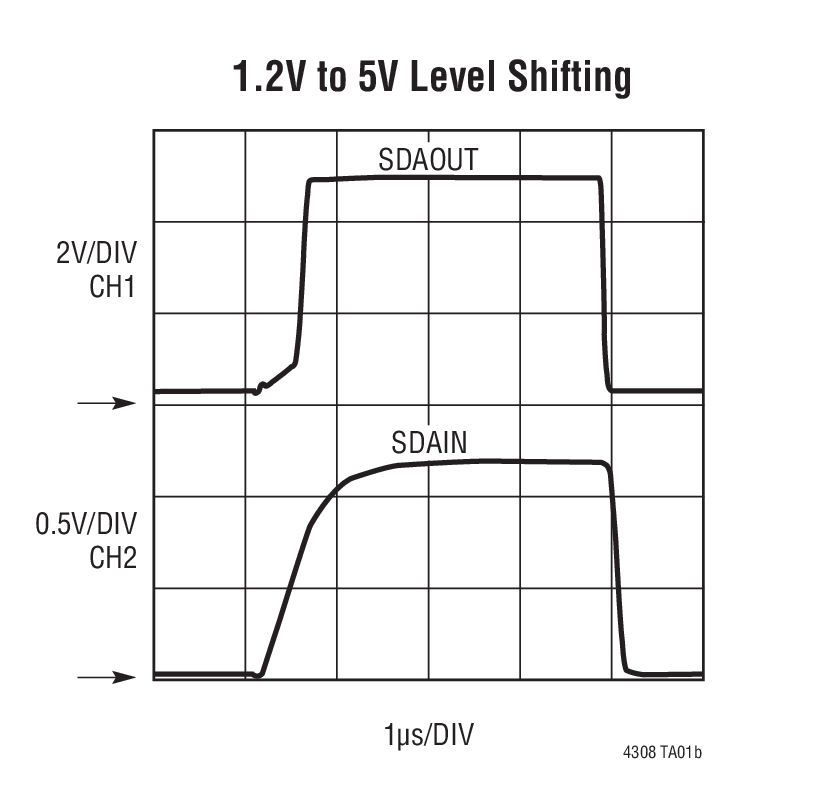

LTC®4308 热插拔、二线式总线缓冲器允许在带电背板上进行 I/O 板卡的插拔操作，而不会损坏数据和时钟总线。LTC4308 提供了双向缓冲，从而保持了背板与板卡电容的隔离。从输出至输入的负偏移实现了具高 VOL 的输出总线设备与低电压输入侧 (这里，总线电源电压有可能低至 0.9V) 设备之间的通信。如果 SDAOUT 或 SCLOUT 处于低电平的持续时间达到 30ms，则 LTC4308 将自动中断输入-输出连接。此时，LTC4308 将在 SCLOUT 上自动产生多达 16 个时钟脉冲，以试图释放总线。如果总线阻塞状态被清除，则将恢复连接。

在插入操作期间，SDAOUT 和 SCLOUT 线被预先充电至 1V，以较大限度地抑制总线扰动。当被驱动至高电平时，ENABLE 输入将允许 LTC4308 在一个停止位或总线空闲条件之后进行连接。把 ENABLE 引脚驱动至低电平将中断 SDAIN 和 SDAOUT 之间以及 SCLIN 和 SCLOUT 之间的连接。READY 是一个漏极开路输出，当背板与板卡侧相连接时，它将发出指示信号。




应用

  • 带电电路板插入
  • 服务器
  • 电容缓冲器/总线扩展器
  • RAID系统
  • ATCA



产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

参考资料

  • 查看全部 (6)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 产品选型手册 (1)
  • 产品选择卡 (2)
  • 视频 (1)
    • Document Type

    配套产品推荐

    LTC4308 配套产品

    推荐 µModule Isolator

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    LTC4308CDD#PBF 材料声明 质量和可靠性 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
    LTC4308CDD#TRPBF 材料声明 质量和可靠性 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
    LTC4308CMS8#PBF 材料声明 质量和可靠性 8-Lead MSOP
    LTC4308CMS8#TRPBF 材料声明 质量和可靠性 8-Lead MSOP
    LTC4308IDD#PBF 材料声明 质量和可靠性 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
    LTC4308IDD#TRPBF 材料声明 质量和可靠性 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
    LTC4308IMS8#PBF 材料声明 质量和可靠性 8-Lead MSOP
    LTC4308IMS8#TRPBF 材料声明 质量和可靠性 8-Lead MSOP
    Wafer Fabrication Data R527 Reliability Data
