LTC4301L

具低电压电平转换功能的可热插拔型两线式总线缓冲器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 可将 1V 信号电平转换至标准 3.3V 和 5V 逻辑电源轨
  • 在 SDAIN 和 SCLIN 引脚上允许低至 1V 的总线上拉电压
  • 用于 SDA 和 SCL 线的双向缓冲器增加了扇出
  • 在背板上进行带电电路板插拔操作期间可防止 SDA 和 SCL 损坏
  • 将输入 SDA 和 SCL 线与输出隔离开来
  • 10kV 人体模型 ESD 保护
  • 支持时钟展宽、判优和同步
  • 用于 VCC = 0V 的高阻抗 SDA、SCL 引脚
  • CS 引脚负责控制从输入至输出的连接
  • 与 I2C 标准模式、I2C 快速模式和 SMBus 标准相兼容 (工作频率高达 400kHz)
  • 小外形 8 引脚 MSOP 封装和 DFN (3mm x 3mm) 封装

更多细节
show more Icon

LTC®4301L 可热插拔型两线式总线缓冲器允许在带电背板上进行 I/O 板卡的插拔,而不会损坏数据和时钟总线。此外,LTC4301L 的 SDAIN 和 SCLIN 引脚还与具有低至 1V 上拉电压的系统相兼容。控制电路可保持背板与插件板之间的隔离,直到出现一个停止位或总线空闲状态为止。当背板与插件板相连时,LTC4301L 将提供双向缓冲,从而使背板与插件板电容之间保持隔离。

当被驱动至低电平时,CS 输入引脚将允许器件在出现一个停止位或总线空闲状态之后连接。把 CS 引脚驱动至高电平将导致 SCLIN 与 SCLOUT 以及 SDAIN 与 SDAOUT 之间的断接。READY 引脚上的逻辑高电平表示背板与插件板侧是连接在一起的。

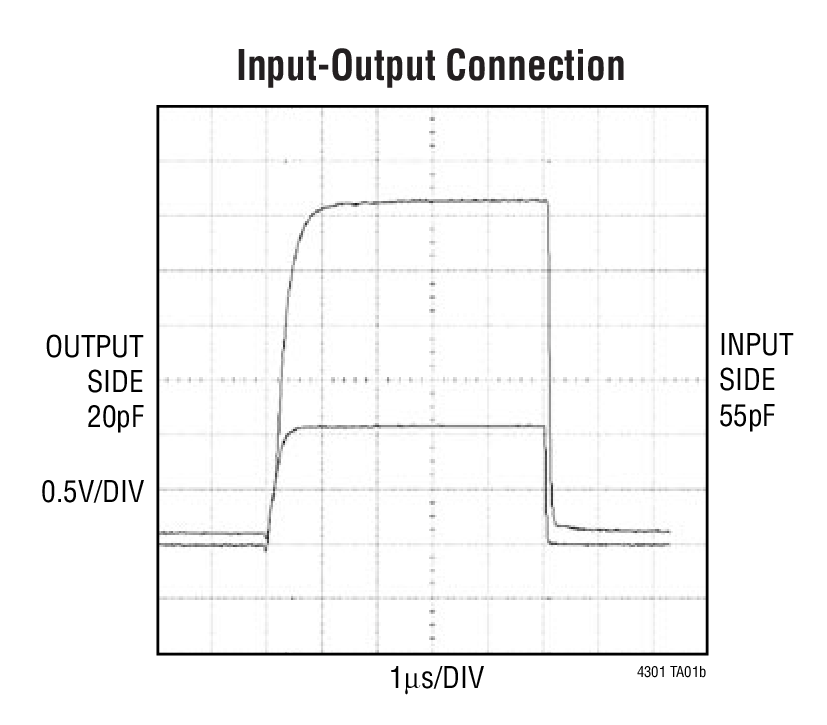

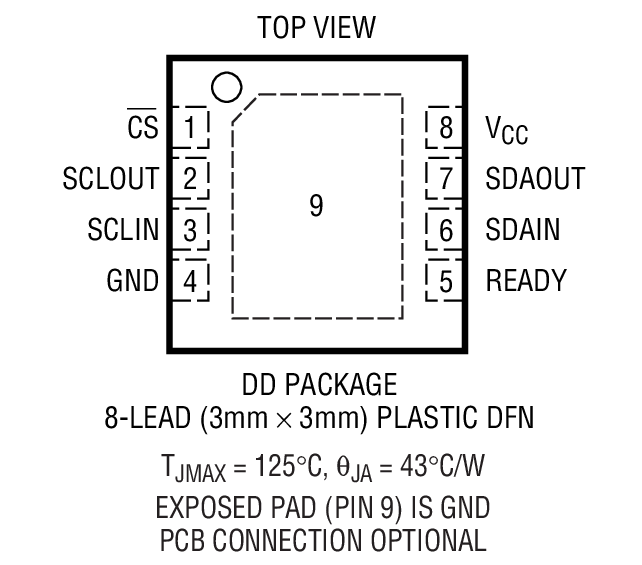

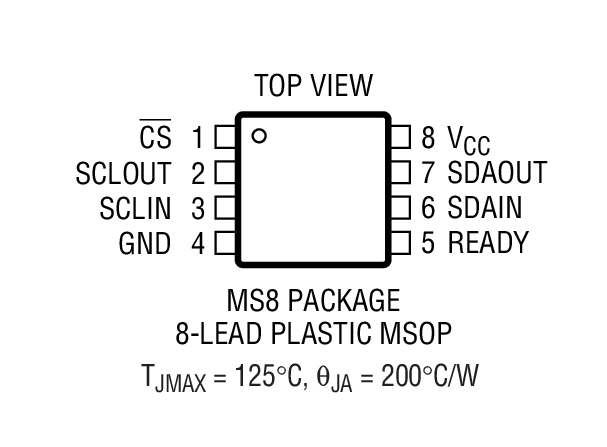

LTC4301L 可提供 8 引脚 DFN (3mm x 3mm) 封装和 MSOP 封装。

应用
  • 带电电路板插入
  • 服务器
  • 电容缓冲器 / 总线扩展器
  • 台式计算机
