概览

优势和特点

  • 用于 SDA 和 SCL 线路的双向缓冲器可增加扇出
  • 当电路板在背板上进行带电插拔时可避免 SDA 和 SCL 受损
  • 将 SDA 和 SCL 线路与输出隔离开来
  • 可兼容 I2C、I2C 快速模式和 SMBus 标准 (工作频率高达 400kHz)
  • 低 ICC 芯片停用模式:
  • READY 漏极开路输出 (LTC4300A-1)
  • 在所有的 SDA 和 SCL 线路上均进行 1V 预充电
  • 支持时钟伸展、仲裁和同步
  • 5V 至 3.3V 电平转换 (LTC4300A-2)
  • 用于 VCC = 0V 的高阻抗 SDA、SCL 引脚
  • 小外形 MSOP 8 引脚封装

产品详情

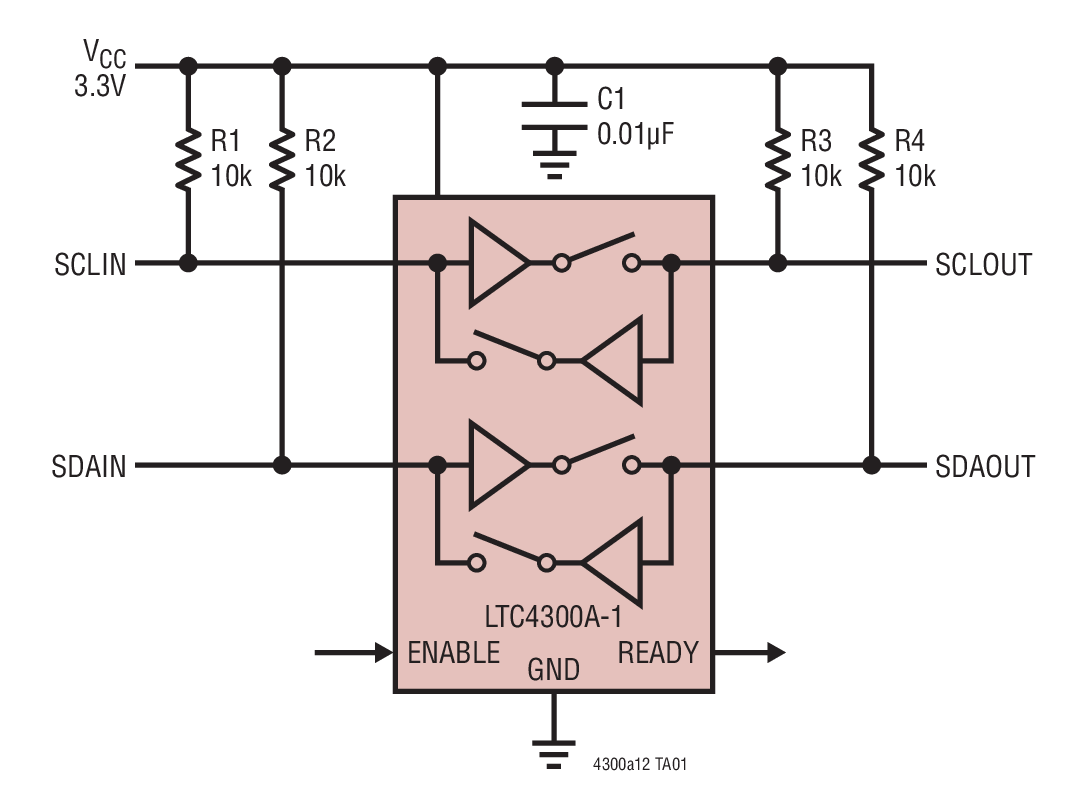

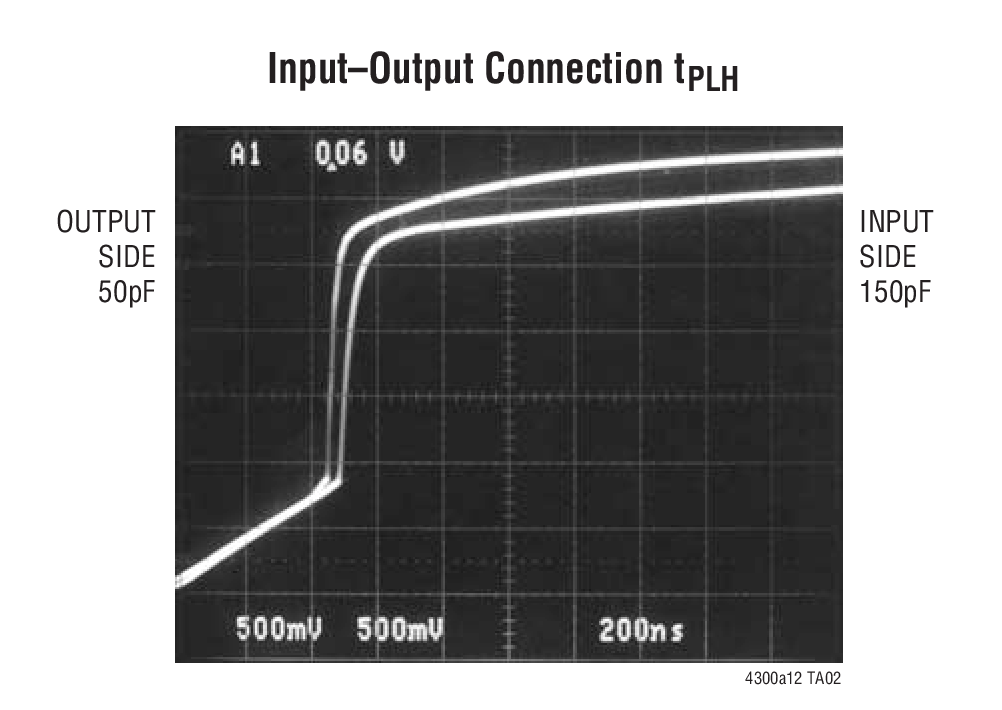

LTC®4300A可热插拔两线式总线缓冲器系列允许 I/O 板卡插入带电背板,而不损坏数据和时钟总线。当建立连接时,LTC4300A-1 / LTC4300A-2 可提供双向缓冲,从而使背板与板卡电容保持隔离。上升时间加速器电路允许使用较弱的 DC 上拉电流,同时仍然满足上升时间要求。在板卡插入期间,SDA 和 SCL 线路预先充电至 1V,以最大限度地抑制总线扰动。

LTC4300A-1 包括一个 CMOS 门限数字 ENABLE 输入引脚,该引脚负责强制器件进入一种低电流模式 (当被驱动至地电位时) 和设定正常操作 (当被驱动至 VCC 时)。该器件还包括一个漏极开路 READY 输出引脚,当背板与板卡侧连接在一起时,该引脚将发出指示信号。LTC4300A-2 采用一个用于板卡侧的专用电源电压引脚 VCC2 取代了 ENABLE 引脚,并提供了 3.3V 和 5V 系统之间的电平移位。背板和板卡均可采用介于 2.7V 至 5.5V 之间的电源电压进行供电,而对于哪一个的电源电压较高并没有限制。另外,LTC4300A-2 还用一个数字 CMOS 输入引脚 ACC 替代了 READY 引脚,该 ACC 引脚负责启用和停用上升时间加速器电流。

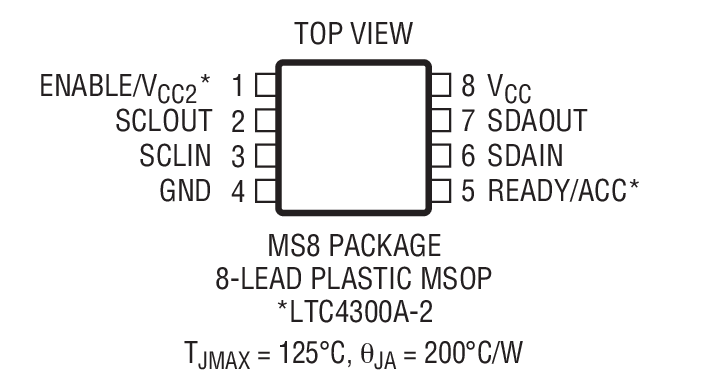

LTC4300A 采用小外形 8 引脚 MSOP 封装。


应用

  • 带电电路板插入
  • 服务器
  • 电容缓冲器 / 总线扩展器
  • 台式电脑

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
