LTC3252

量产

双通道、低噪声、无电感、降压型 DC/DC 转换器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 2.7V 至 5.5V 输入电压范围
  • 无电感器
  • 典型效率比 LDO 高 50%
  • 扩展频谱操作
  • 低的输入和输出噪声
  • 停机模式把负载与 VIN 断接
  • 双可调独立输出 (范围：0.9V 至 1.6V)
  • 输出电流：每个通道 250mA
  • 低工作电流：IIN = 60μA 典型值 (一个输出启用时为 35μA)
  • 低停机电流：IIN = 0.01μA (典型值)
  • 软启动可限制接通时的浪涌电流
  • 短路和过热保护

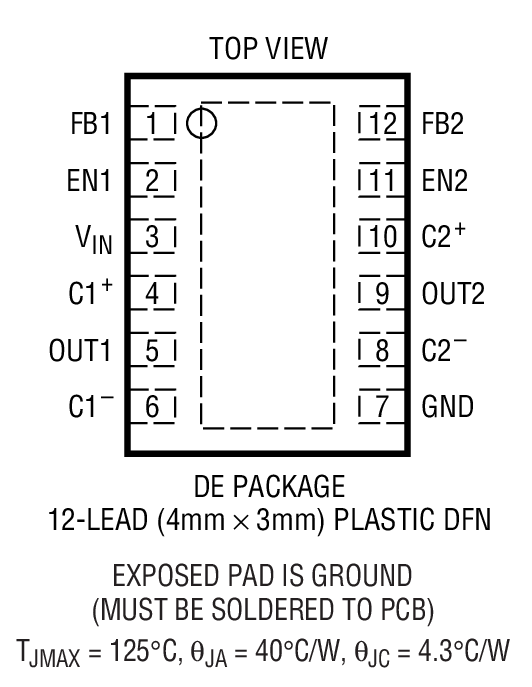

  • 采用 4mm x 3mm 12 引脚 DFN 封装
LTC3252
双通道、低噪声、无电感、降压型 DC/DC 转换器

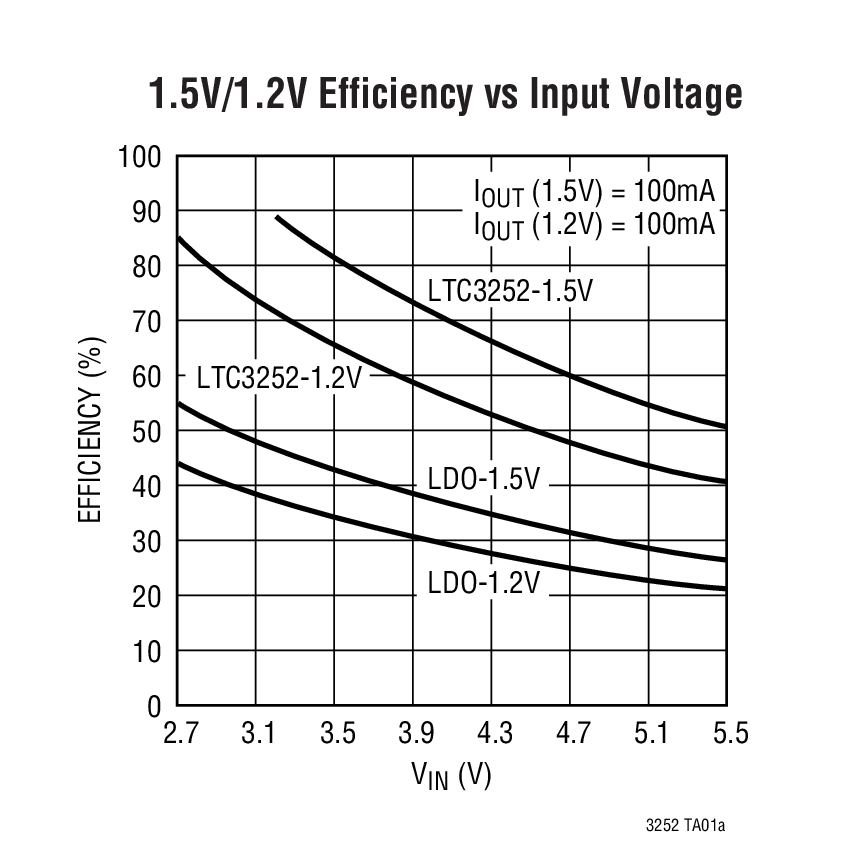

1.5V and 1.2V Output Voltages with Shutdown 1.5V/1.2V Efficiency vs Input Voltage Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

技术文章 2

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LTC3252
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC611A

LTC3252EDE演示板 | 双通道、扩频、低噪声无电感、降压电荷泵， 2.7V ≤ VIN ≤ 5.5V， VOUT1 = 1.5V (250mA), VOUT2 = 1.2V (250mA)

立即购买 更多内容

产品详情

演示电路611是一款双通道、扩频、降压电荷泵DC/DC转换器，内置LTC3252EDE。它可通过2.7V至5.5V输入产生稳定的1.5V和1.2V输出电压，每通道输出电流高达250mA。LTC3252具有独特的扩频架构，提供高效率、低噪声工作性能。该电路的外部器件数量少，只需五个小型表贴电容和四个小型表贴电阻。
DC611A
LTC3252EDE演示板 | 双通道、扩频、低噪声无电感、降压电荷泵， 2.7V ≤ VIN ≤ 5.5V， VOUT1 = 1.5V (250mA), VOUT2 = 1.2V (250mA)

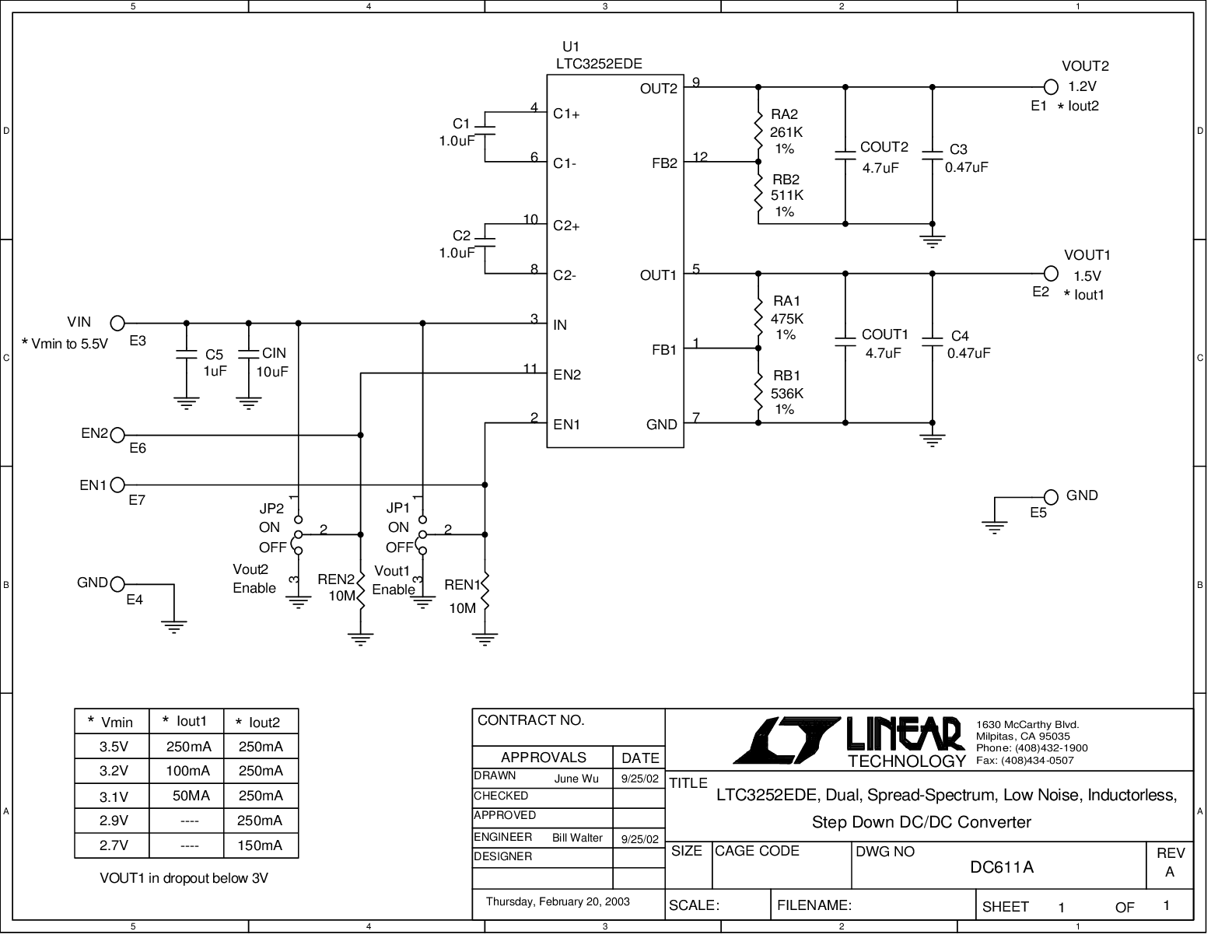

DC611A - Schematic
