概览
优势和特点
- 可测量累积的电池充电和放电电量
- 3.6V 至 20V 工作范围可适合多节电池
- 集成型 50mΩ 高压侧检测电阻器
- ±1A 电流检测范围
- 14 位 ADC 负责测量电池电压、电流和温度

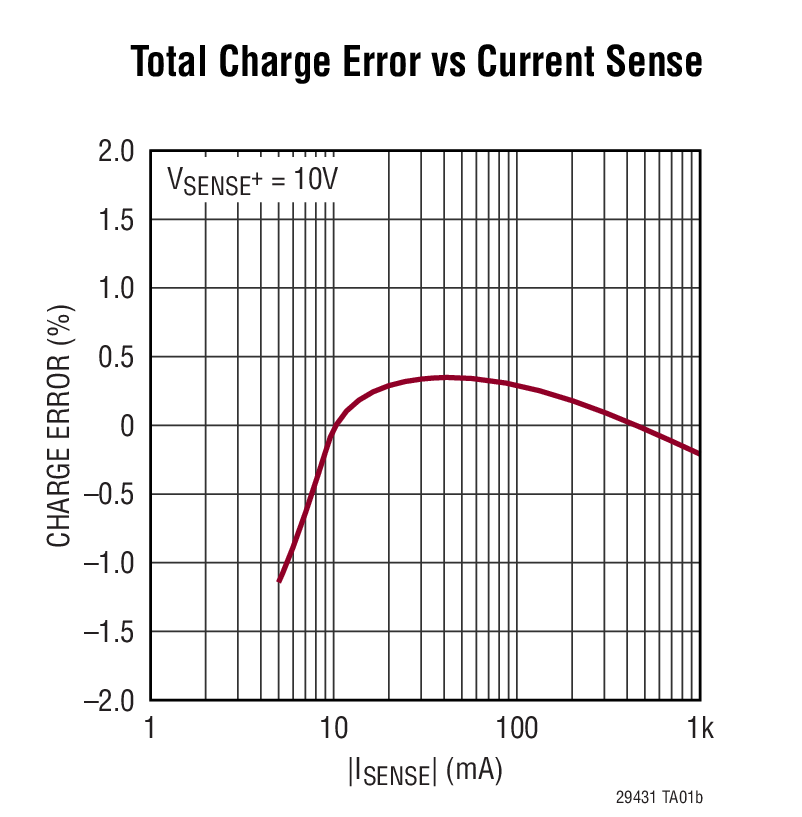

- 1% 电压、电流和充电准确度
- 高压侧检测
- 适合任何电池化学组成和容量的通用测量
- I2C / SMBus接口
- 可配置警报输出 / 充电完成输入
- 静态电流小于 120μA

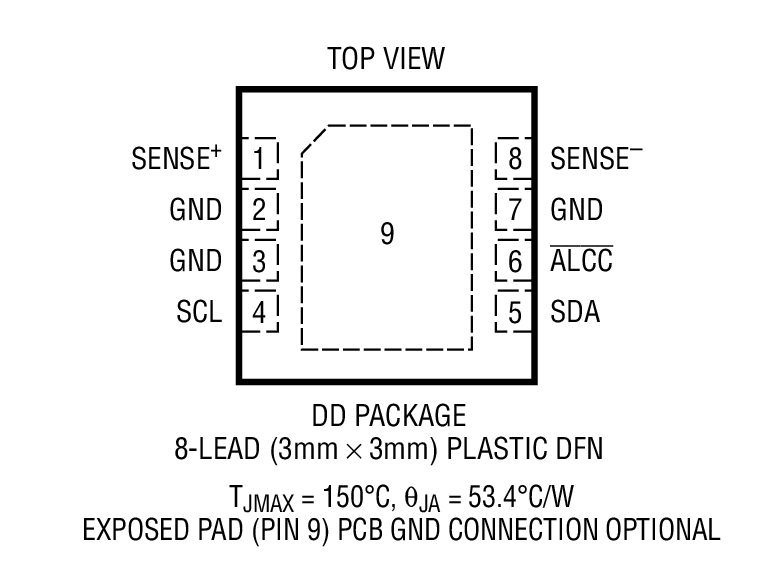

- 小外形 8 引脚 3mm x 3mm DFN 封装
产品详情
LTC®2943-1 可测量便携式产品应用中的电池充电状态、电池电压、电池电流及其自身温度。其具有宽输入电压范围，因而可与高达 20V 的多节电池配合使用。一个精准的库仑计量器负责对流经位于电池正端子和负载或充电器之间的一个检测电阻器的电流进行积分运算。电池电压、电流和温度利用一个内部 14 位无延迟增量累加 (No Latency ΔΣ™) ADC 来测量。测量结果被存储于可通过内置 I2C / SMBus 接口进行存取的内部寄存器中。
LTC2943-1 具有针对所有 4 种测量物理量的可编程高门限和低门限。如果超过了某个编程门限，则该器件将采用 SMBus 警报协议或通过在内部状态寄存器中设定一个标记来传送一个警报信号。
应用
- 电动工具
- 便携式医疗设备
- 视频摄像机
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

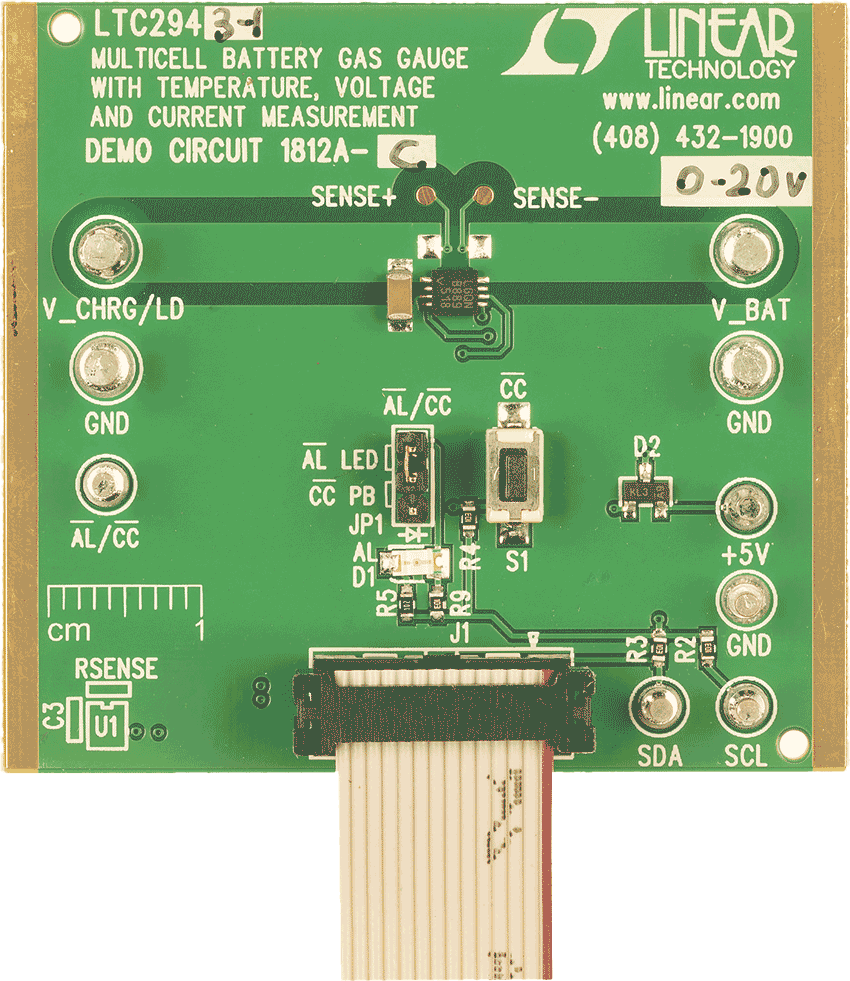

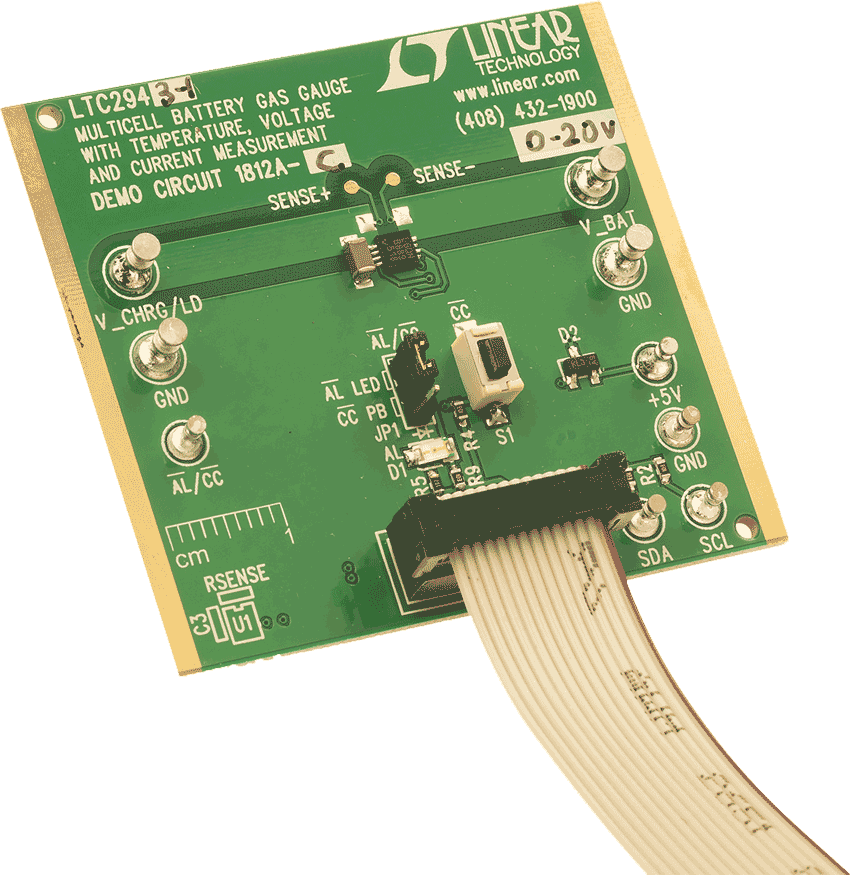

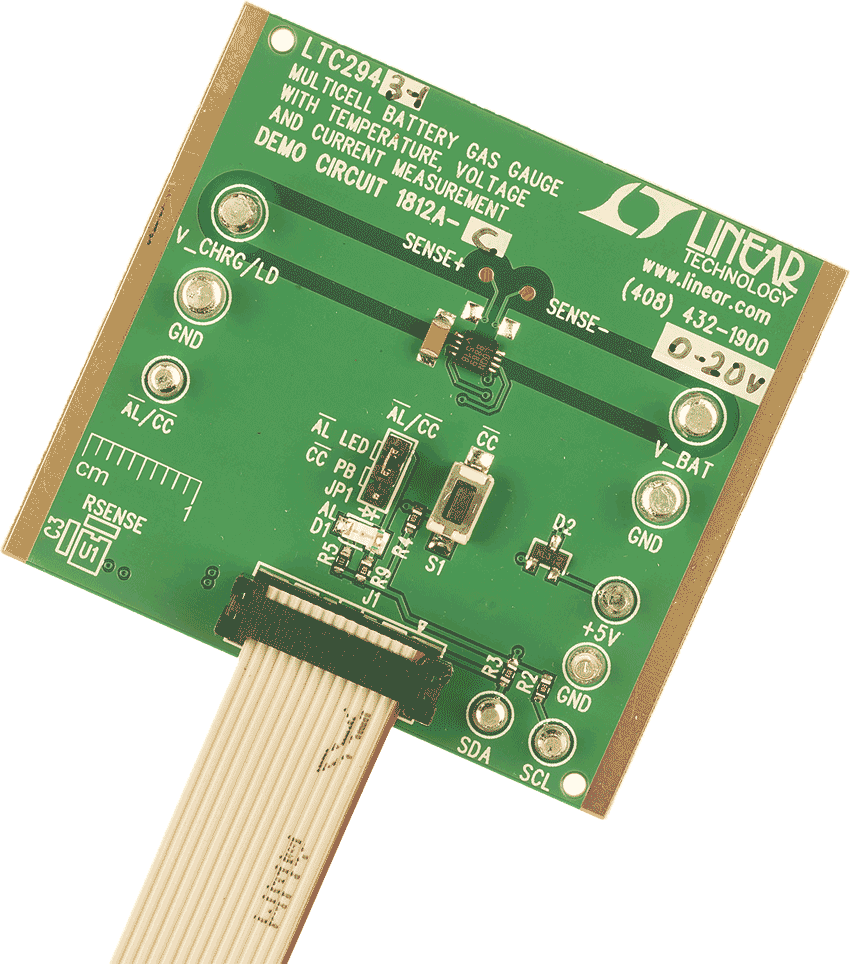

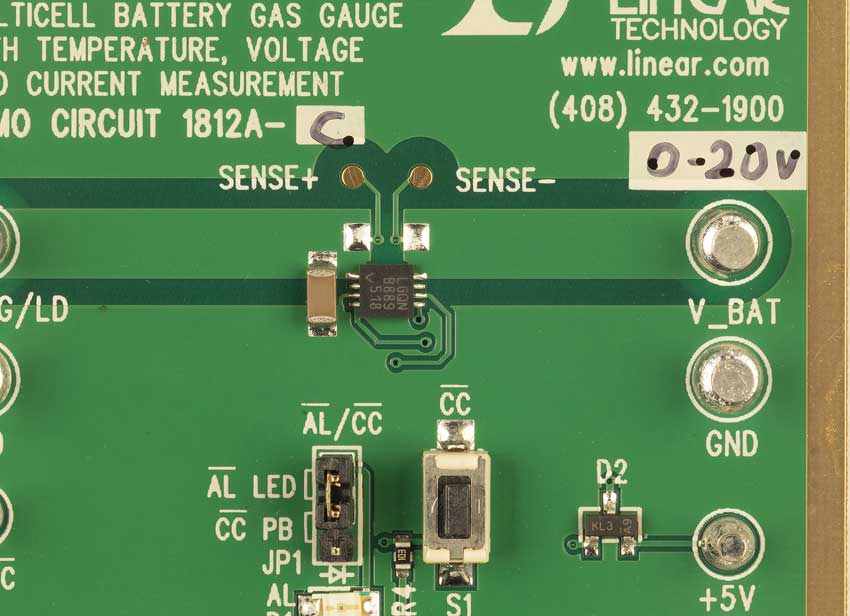

评估套件 (1)
