LTC2752
量产双通道、16 位 SoftSpan IOUT DAC
- 产品模型
- 4
产品详情
- 可通过编程或引脚搭接来提供 6 种输出范围:

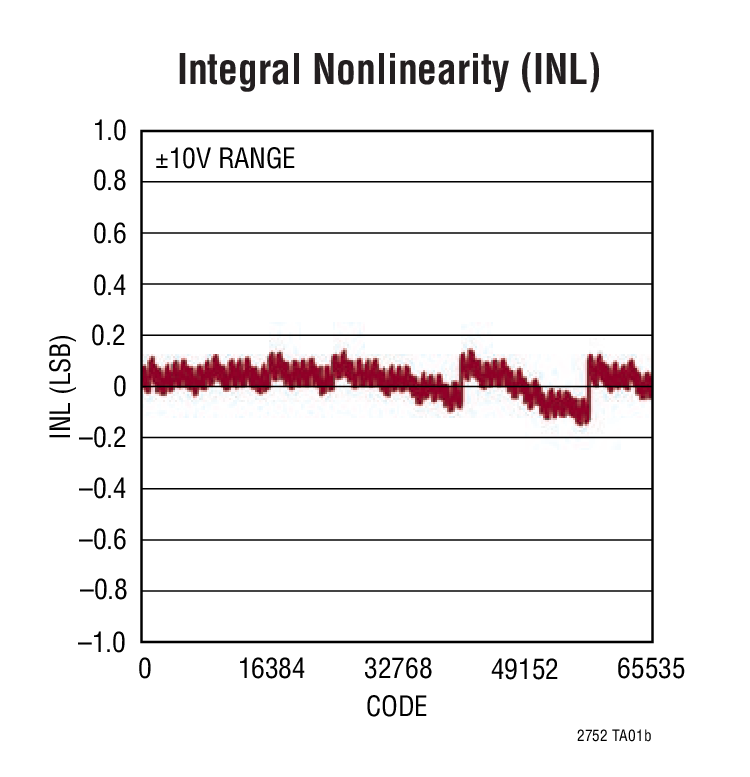

0V 至 5V、0V 至 10V、-2.5V 至 7.5V、±2.5V、±5V、±10V - 最大 16 位 INL 误差:在整个温度范围内为 ±1LSB
- 在整个温度范围内可保证单调
- 干扰脉冲:0.6nV•s (3V)、2.2nV•s (5V)
- 所有片内寄存器的串行回读
- 1μA 最大电源电流
- 2.7V 至 5.5V 单电源操作
- 16 位稳定时间:2μs
- 电压控制型偏移和增益修整
- 清至 0V 和上电复位至 0V (这与输出范围无关)

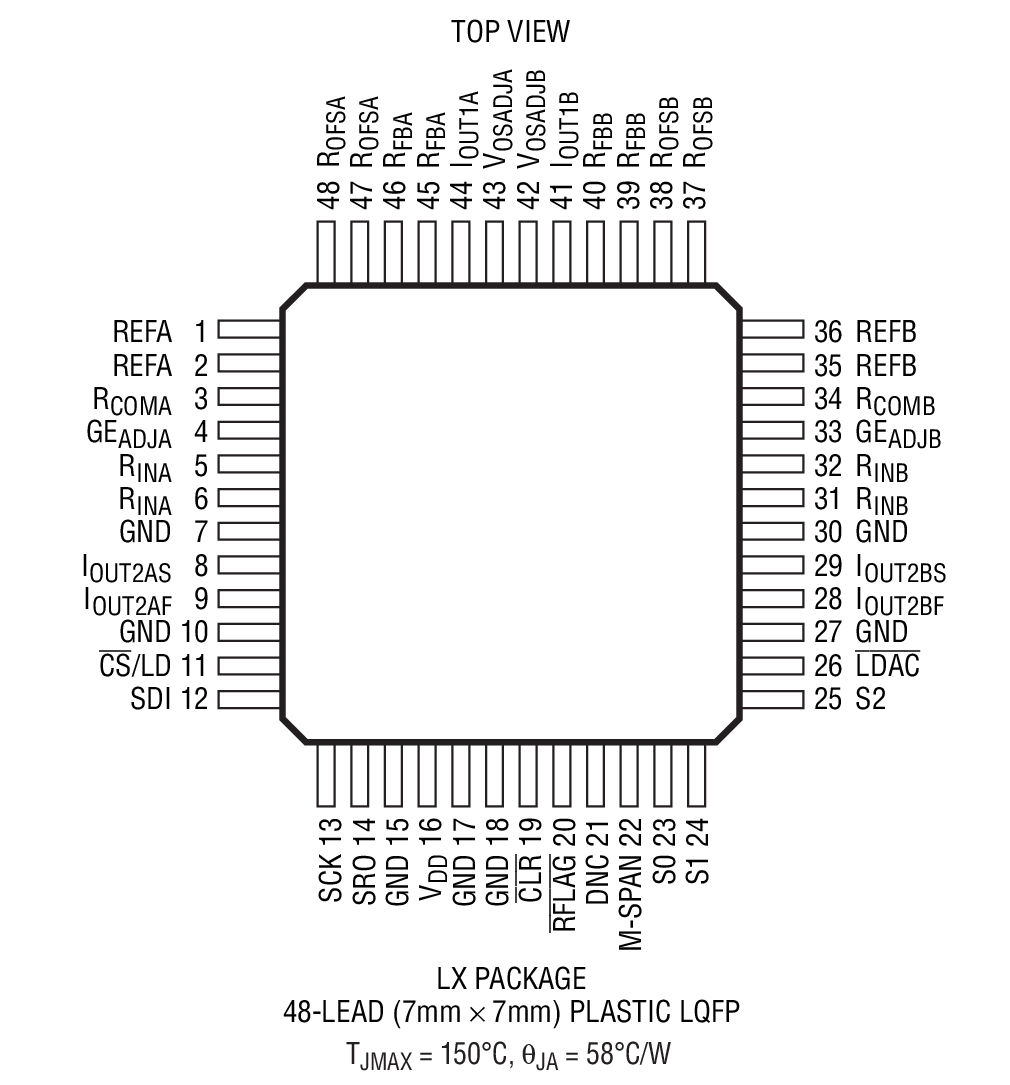

- 48 引脚 7mm x 7mm LQFP 封装

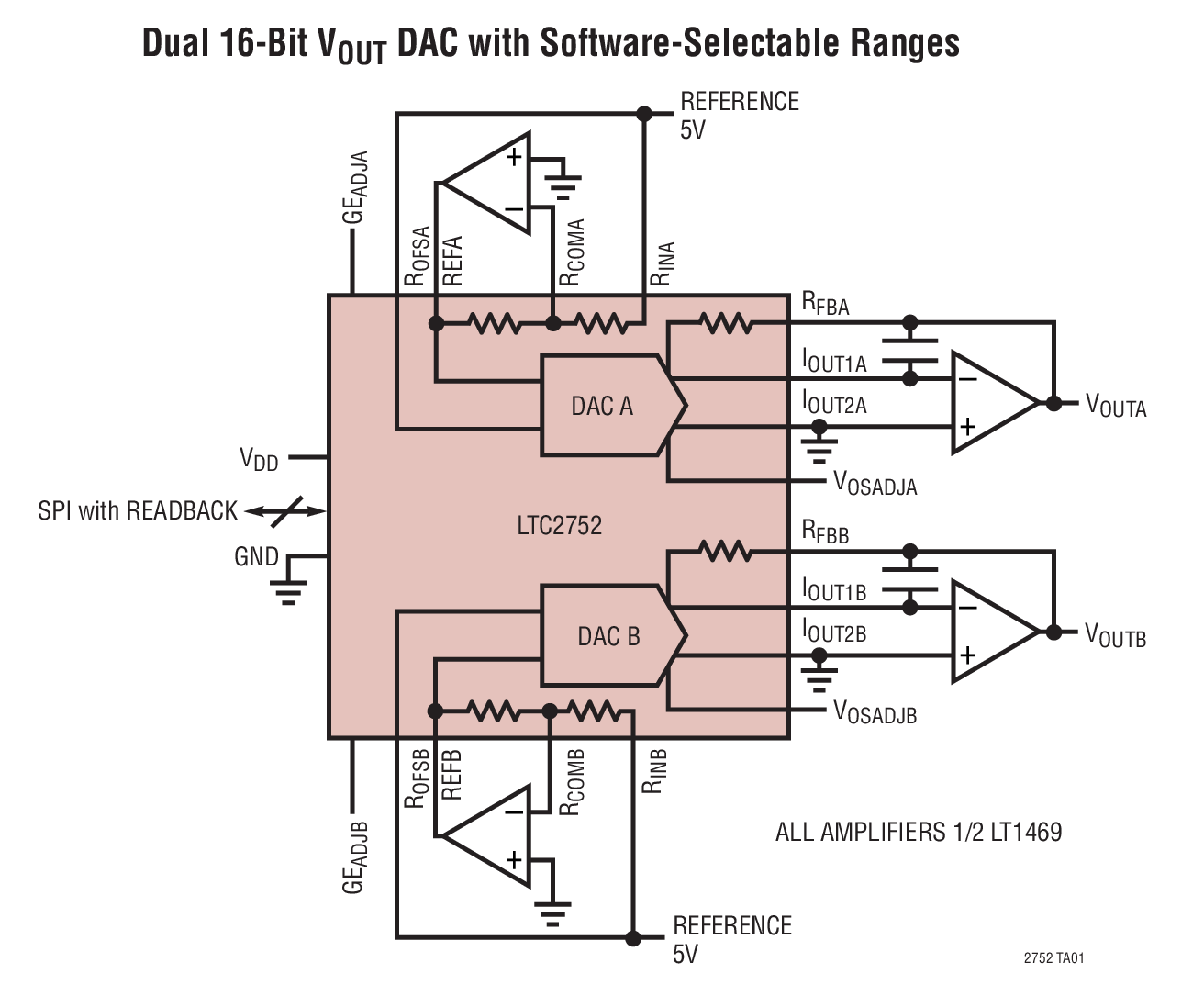

LTC®2752 是一款双通道、16 位乘法串行输入、电流输出数模转换器。该器件采用 3V 至 5V 单工作电源,并在整个温度范围内保证单调性。在未做任何调节的情况下,LTC2752A 在整个温度范围内提供了完整的 16 位性能 (±1LSB INL 和 DNL 最大 值)。这款 SoftSpan™ DAC提供了 6 种可通过三线式 SPI 串行接口来设置的输出范围 (高达 ±10V),也可通过引脚搭接以在一种输出范围内运作。
任何片内寄存器 (包括 DAC 输出范围设定值) 均只需一个指令周期便能够完成读取,以进行验证;而且,如果您改变了寄存器的内容,则更改过的寄存器将在下一个指令周期中自动回读。
该器件还提供了电压控制型偏移和增益调节;而且,上电复位电路和 CLR 引脚两者都将 DAC 输出复位至 0V,而这与输出范围无关。
Applications
- 高分辨率偏移和增益调节
- 过程控制和工业自动化
- 自动测试设备
- 数据采集系统
参考资料
数据手册 1
可靠性数据 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
LTC2752ACLX#PBF | 48-Lead LQFP (7mm x 7mm) | ||
LTC2752AILX#PBF | 48-Lead LQFP (7mm x 7mm) | ||
LTC2752BCLX#PBF | 48-Lead LQFP (7mm x 7mm) | ||
LTC2752BILX#PBF | 48-Lead LQFP (7mm x 7mm) |
产品型号 | 产品生命周期 | PCN |
---|---|---|
4月 6, 2021 - 21_0046 Transfer of LQFP and LQFP_EP from AEM to AET |
||
LTC2752ACLX#PBF | 量产 | |
LTC2752AILX#PBF | 量产 | |
LTC2752BCLX#PBF | 量产 | |
LTC2752BILX#PBF | 量产 |
这是最新版本的数据手册
硬件生态系统
工具及仿真模型
Linduino是ADI公司的Arduino兼容系统,用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序(在LTSketchbook/产品型号文件夹中定义)和驱动程序代码(在LTSketchbook/库文件夹中定义)。

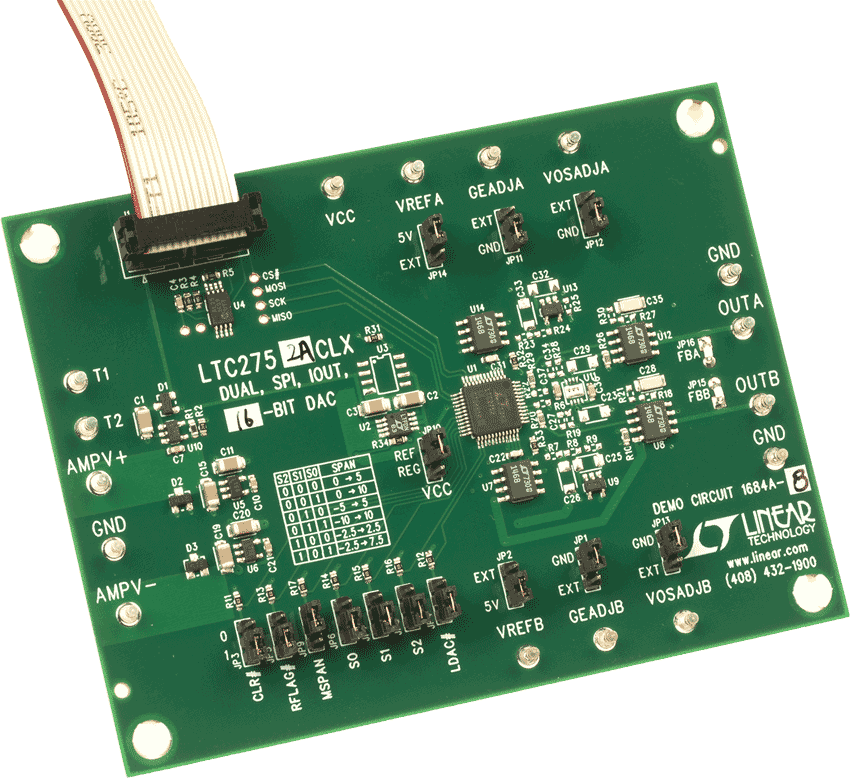

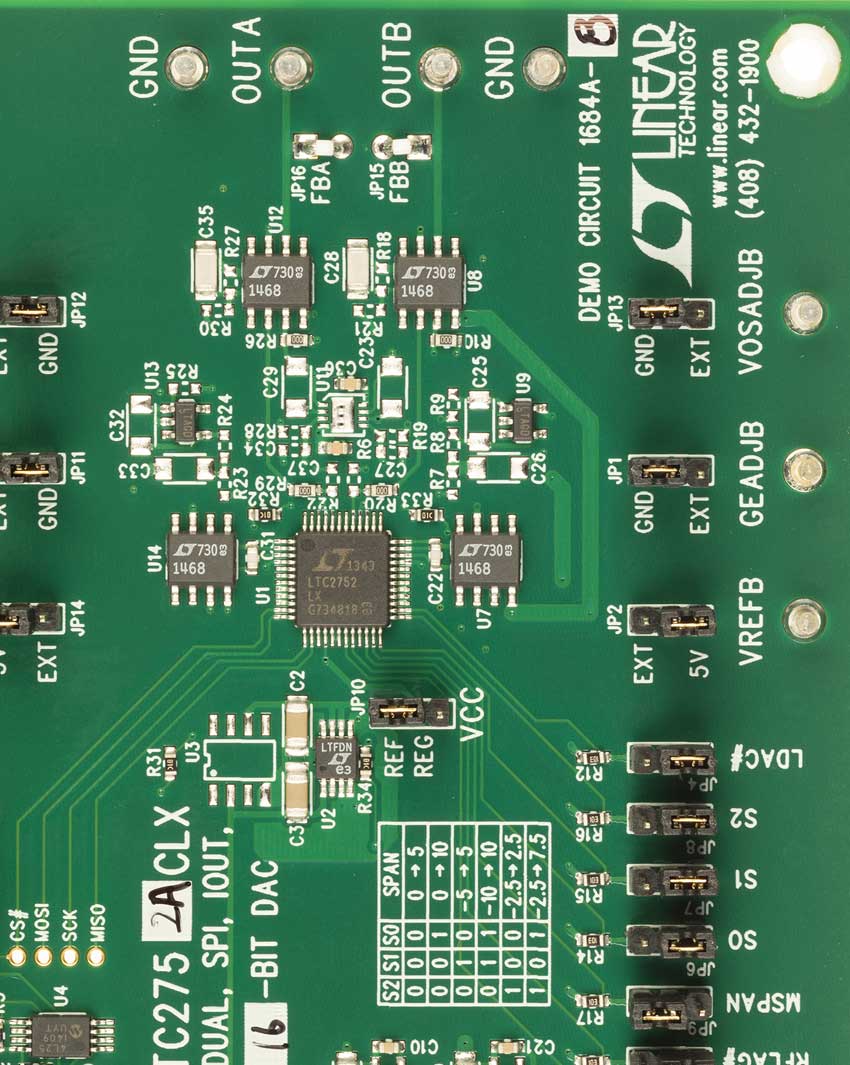

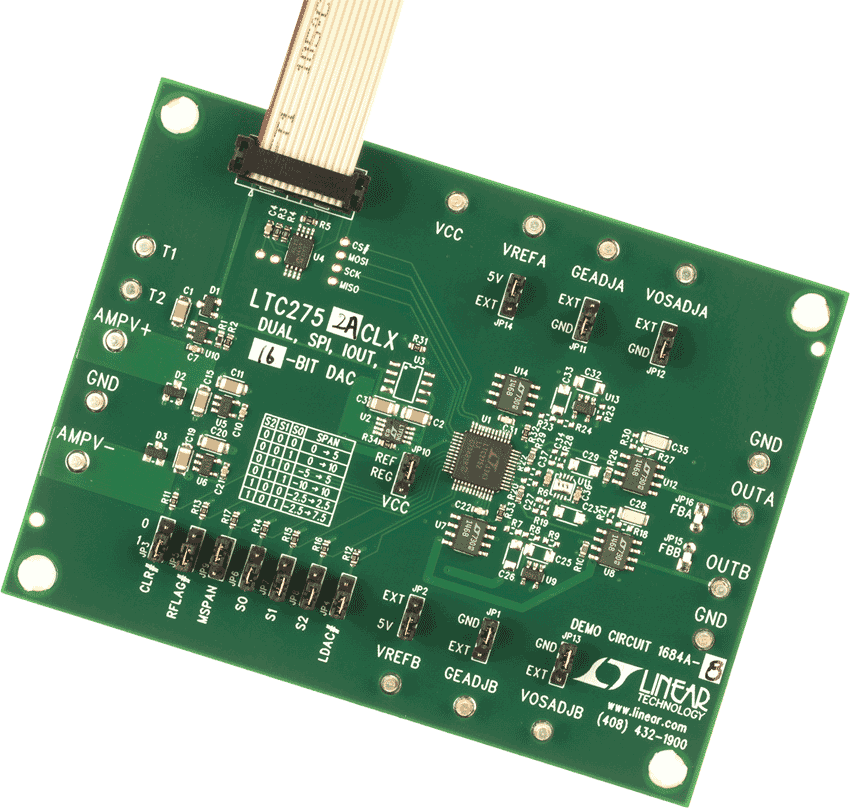

评估套件
